Felújítási munkák során sok váratlan eseménnyel, anyaggal és régi vezetékkel találkozunk. Ha szivárgás, csőtörés keletkezik, vagy pl. egy vízmérőt kell beépíteni, leágazást kell készíteni, adott körülmények között a Gebo szereléstechnológia jelenthet gyors és megbízható megoldást. A hagyományos munkafolyamatoknak megvannak a megszokott módszerei.
E módszerek sok esetben csak nehezen alkalmazhatók, mert kicsi a hely a szereléshez, túlzsúfolt a helyiség, a korrodált csővégekre nem lehet menetet vágni, egész hosszú szakaszon ki kellene bontani a falat egy kis hiba elhárításához, a cső kettétört a feszültség miatt stb.
Gebo szerelési fittingekkel történő javítás
E munkák megkönnyítésére és gyorsítására dolgozta ki a Gebo német cég csőjavítási technológiáját. Az általuk kifejlesztett fittingekkel a csővezetékek javítását és szerelését hegesztés és menetvágás nélkül, gyorsan és biztonságosan lehet megoldani.
Ilyen fitting a palástjavító, tulajdonképpen egy szorítóbilincs, mely tömítésből, köpenyből és a kötőelemekből (csavarzatból) áll. Egyaránt alkalmas acél-, öntöttvas-, műanyag és AC-csövek (eternit) javításához. Hideg-meleg vizes közegben egyaránt alkalmazható. Előnye, hogy üzem közben lehet megszüntetni a csövön történt sérüléseket. Szerelése egyszerű: méretfelvétel (külső átmérő megmérése), a cső megtisztítása (lehetőségekhez képest), palástjavító csőre helyezése, kötőelemek meghúzása, nyomáspróba.
Leágazások készítését könnyíti meg a megfúró csőbilincs. Üzem közben, leürítés nélkül lehet utólagos leágazást készíteni újabb ágvezeték vagy kifolyószelep számára hideg- és melegvíz-vezetéken. A bilincset megfelelő irányba beállítva négy csavarral ráerősítjük a csőre, majd megfúrjuk a vezetéket. Ezzel percek alatt készíthetünk egy belső menetes leágazást.
Hibás csőszakaszok kiváltására, szerelvények, vízmérők utólagos beépítésére szolgálnak a Gebo csavarzatok, melyeket menetvágás és hegesztés nélkül tudjuk felszerelni. Szereléskor a felesleges csőszakaszt ki kell vágni, az egyik csővégre a csavarzatot (közbeépített szerelvényekkel vagy nélkülük) fel kell húzni, majd a másik csővégre áttolni és csőfogóval meghúzni. Szerszámigénye: 2 db csőfogó, 1 db fűrész, 1 db reszelő. Ezek a termékek a lyukadások, repedések elhárításán kívül alkalmasak olyan esetekben, ha a csővégek nem érnek össze, nem egytengelyűek, szögeltérésben vannak, és ha a csőtörés a teljes keresztmetszetet érinti. Megtalálhatjuk a csővezeték anyagához illeszkedő típusait, és a különböző anyagú csővezetékek egymáshoz illesztését lehetővé tevő kötőidomait széles választékban.
Javítás elfagyasztással

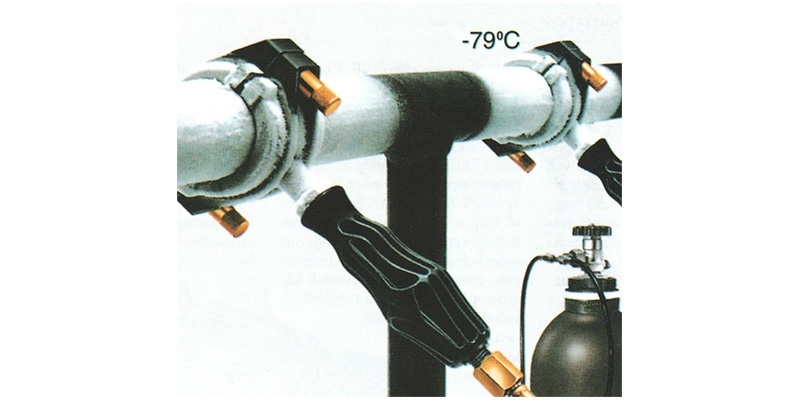

Egyes szerszámgyártók által kifejlesztett eljárások segítik az épületgépészeti csőhálózat-rendszerek víztelenítését, ill. leürítés nélküli szerelvény, ill. hőleadó cseréjét. Főleg nagyobb kiterjedésű rendszerekben okozhat problémát a leürítés, ahol pl. hiányzik vagy nem működik a főelzáró vagy a strangelzáró szerelvény. Nagy költséget jelenthet a víztelenítés olyan rendszerek javítása esetén is, amikor a fűtési rendszer hőigényét távhőszolgáltatás látja el, de szükséges lenne például egy radiátor cseréje. Ilyen és sok más esetben egyszerűbb és olcsóbb megoldás az elfogyasztás, amikor történetesen egy speciális szerkezetet ráillesztve a lezárandó csőszakaszra CO2 gáz segítségével (vagyis szárazjeget készítünk) kiszakaszoljuk azt. Az elfagyasztással jégdugót alakítunk ki a bontásra ítélt szakasz elején és végén, ami ideiglenes elzárót jelent a szerelés során, mely akár 200 bar nyomásnak is ellenáll. A tökéletes lezárás feltétele, hogy vízáramlás és fűtés ne legyen, tehát szivattyú ne üzemeljen. Fontos, hogy a CO2-t tartalmazó palack ne a szabványos, vendéglátóiparban használatos, hanem „merülőcsöves" legyen, mert csak így biztosítható a folyékony CO2 bilincsbe áramlása. Az ipari gázok forgalmazói ezen palackokat bérbe is adják.
20 Celsius fokos vízhőmérséklet mellett, pl. ½ „-os acélcsőben 3 perc, ¾” acélcsőben 9 perc alatt alakul ki a jégdugó, melynek védelméhen biztonságosan megbonthatjuk a csőrendszert. Amennyiben hegeszteni akarunk a csövön, legalább félméteres távolságot tartsunk a fagyasztás helyétől. A jobb hűtés érdekében a fagyasztóbilincsek alatt érdemes megtisztítani a csövet az esetleges rozsdától vagy vastag festékrétegtől.
A CO2-berendezés ára palack nélkül kb. 60-80 OOO Ft + áfa, gyártmánytól függően. Másik lehetőség az elektromos csőfagyasztó készülék alkalmazása, mely a modern hűtőszekrények elvén működik. Hátránya, hogy némileg lassabban dolgozik, pl. ½ "-os acélcsőben 9 perc alatt alakul ki a jégdugó. Mindkét fagyasztási módszernél érvényes, hogy a munkavégzés teljes ideje alatt folyamatosan működniük kell a csőfagyasztó készülékeknek, nehogy a csőben a jégdugó elszabaduljon.
