Rézcsövek méretezése

2002/3. lapszám | VGF&HKL online |  5385 |

Figylem! Ez a cikk 24 éve frissült utoljára. A benne szereplő információk mára aktualitásukat veszíthették, valamint a tartalom helyenként hiányos lehet (képek, táblázatok stb.).

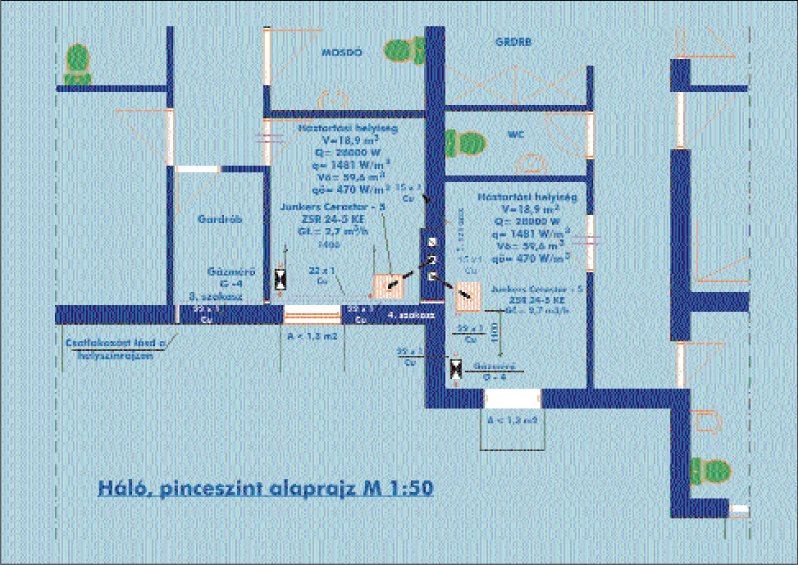

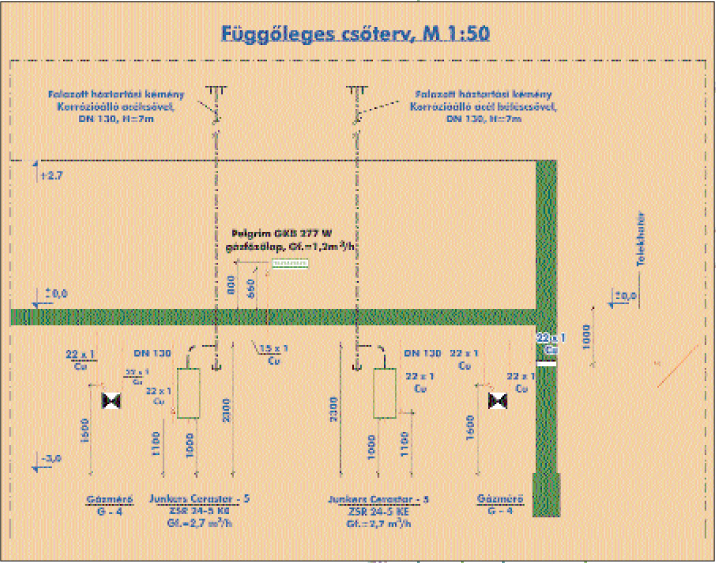

A 2001. októberi számunkban „Hogyan érveljünk” rovatunkban megjelent cikkünk a rézcsöves gázszerelés előnyeivel foglalkozott. Az írás egyik részében olvasható, hogy a méretezést az acélcsöves hálózathoz hasonlóan kell elvégezni és ezt a tervezőnek egyértelműen jelölnie kell a gázterven. Bár nem vagyunk kifejezetten tervezői lap és méretezési egyenleteket, számításokat nem szoktunk közölni, de most kivételt teszünk, mert úgy érezzük, hogy egy konkrét eset során elvégzett méretezés sok akadémiai vitától óv meg minket. Nézzék át a terveket és döntsék el, hogy egy „átlagos” családi ház vagy lakás esetén milyen átmérőjű rézcsöveket kellett beépíteni a gázvezeték-hálózatba.

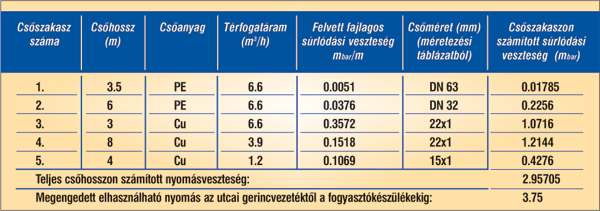

A teljes csőhosszon számított nyomásveszteség kisebb, mint a megengedett elhasználható nyomás, tehát a csőméretek megfelelőek. A méretezés teljes egyidejűséggel lett számolva, ami a biztonság felé viszi azt. A méretezés során a példa egyszerűségénél fogva nem történt interpoláció. Ez jelen esetben megengedhető.

A méretezés az egyes szakaszok súrlódási ellenállásainak kiszámítására történt, az alaki ellenállások figyelmen kívül hagyásával, de mivel a teljes elhasználható nyomás 80%-át nem éri el a súrlódási veszteség, így az alaki ellenállásból adódó veszteség belefér a 20%-ba. Gáz esetén az alaki veszteség az összveszteség 20%-a alatt van.

---
