Épületgépészeti rögzítéstechnika? Ez egy nagyon egyszerű dolog. Hiszen mindenki rögzített már fűtéscsövet bilinccsel egy családi ház téglafalán végigvezetve. Vagy itt valami másról lenne szó?
A gyártók és a kínálat irányából nézve bizony sok mondani- és mutatnivalót találunk. Mindennaposak a megépíteni tervezett rendszer szilárdsága körüli kérdések, de gyakran tudunk olyan újszerű megoldásokat javasolni, amelyek a hagyományosnál gyorsabban elkészíthető, szebb, és még árban is kedvezőbb eredményt adnak. Mint ahogy minden egyes vezetékrendszer egyedi tervezést és kivitelezést igényel, a rögzítéséhez szükséges tartószerkezettel sincs ez másképp. A következőkben néhány, többször föltett kérdésre próbálunk választ adni.
Cső a falon
Az a kérdés, hogy „milyen messze vezethetem a csövet a faltól?”, vagy „milyem vastag rúd tartja meg a csövet?” elhangzik sokszor. Az elméletileg pontos válasz meglepően bonyolult lenne, de a gyakorlatban jól használható és bevált a következő megközelítés. Először meghatározzuk, hogy mekkora terhelés jut az egyes rögzítési pontokra. Az 1. táblázatból vehetjük a cső súlyából származó erőt. A táblázat megadja a vízzel telt, szigetelt cső méterenkénti tömegét, valamint az ajánlott legnagyobb rögzítési távolságot. Vagyis ennél sűrűbben tehetjük a bilincseket, azonban ritkábban nem ajánlott. Az általunk ténylegesen választott rögzítési távolsággal kiszámoljuk a keletkező súlyerőt. (Ne feledjük, 100 kg tömeg jó közelítéssel 1000 N súlyerőt jelent.) A valóságban persze a rögzítést még számos más erő is terheli, mint a hőtágulásból, a szerelési feszültségekből származó erők, vagy a szerkezetnek támasztott létra, a csőbe kapaszkodó kolléga stb. Józan megfontolás alapján ezeket is figyelembe kell venni.

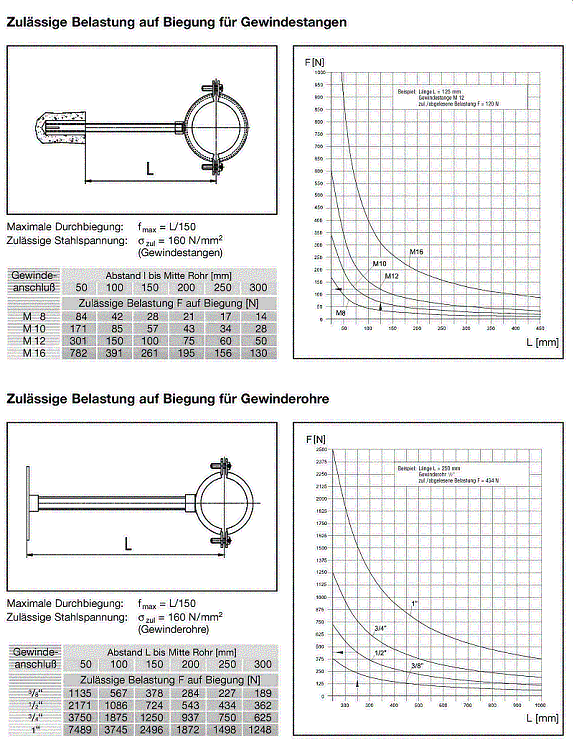

Második lépésben nézzük meg az erő, a menetes rúd (vagy cső) hossza és átmérője közti összefüggést. „Érzésre” is azt mondjuk, hogy nagyobb erőhöz, hosszabb rúdhoz nagyobb vastagság tartozik. Ezt láthatjuk a 2. ábrán. Ha például 125 mm távolságra szeretnénk a cső közepét a faltól elhelyezni, akkor az M12 menetes rúd 120 N erő viselésére alkalmas. Az erő hajlításra veszi igénybe a rudat. Az ábra annak figyelembevételével készült, hogy a legnagyobb lehajlás a hossz egy százötvened részénél, illetve a hajlítófeszültség az acélban 160 N/mm2 -nél nem lehet nagyobb.
Világos, hogy a feltett kérdésre nem tudtunk egyszerű választ adni, a végső eredmény általában csak többszöri próbálgatás után születik meg. Némi gyakorlattal ez mindössze másodperceket vesz igénybe. Végül, ha az eredménnyel elégedettek vagyunk, ellenőrizzük, hogy a választott csőbilincs bírja-e a fellépő terhelést. Ez nem nehéz, hiszen komolyabb gyártók a terhelési adatokat a katalógusukban közlik, ezekért jótállnak. Ismeretlen paraméterekkel rendelkező termékeket csak saját felelősségre használhatunk!
Ha úgy tűnik, hogy a menetes rúd vagy cső gyenge, akkor komolyabb tartószerkezetre van szükség. Ezekről lesz szó legközelebb.
