Napkollektoros munkásszálló
2010/9. lapszám | VGF&HKL online | 5283 |
Figylem! Ez a cikk 16 éve frissült utoljára. A benne szereplő információk mára aktualitásukat veszíthették, valamint a tartalom helyenként hiányos lehet (képek, táblázatok stb.).
Közvetlenül a kollektoroknál lévő csővezetékek rögzítésének a csővezeték hőtágulásából adódó méretváltozásokat kompenzálnia kell. Az előre gyártott ellensúly kialakítása ezt eleve biztosítja. A különböző felületű mezők pontos beszabályozhatósága miatt a kollektoros mezőkön átáramló folyadék mennyiségét tömegáram-szabályozó visszatérő ágba való elhelyezésével biztosították (a szabályozó csillapítási hossza 250 mm a pontos mérés végett).

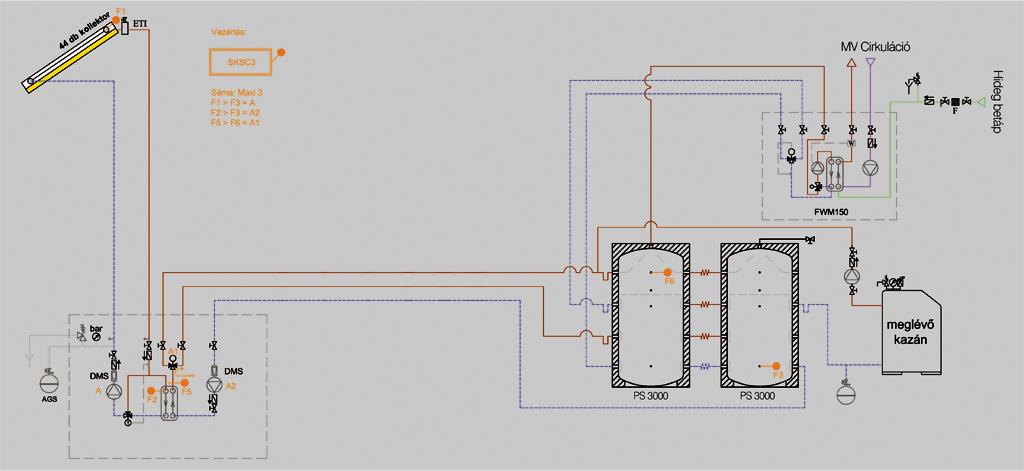

Munkásszálló napkollektoros séma – használati melegvizes rendszer
1. fotó. A beton kollektortartó közel 225 kg súlyú. Szabadon választható, hogy 30 (időszakos-nyári) vagy 45% (egész éves) lejtésszögű változatot alkalmazunk. Ezzel az eljárással a kollektor ellenáll a 150 km/h szélterhelésnek. Magas lábazatánál számoltak a mértékadó 30 cm hómagassággal.
Közvetlenül a kollektoroknál lévő csővezetékek rögzítésének a csővezeték hőtágulásából adódó méretváltozásokat kompenzálnia kell. Az előre gyártott ellensúly kialakítása ezt eleve biztosítja. A különböző felületű mezők pontos beszabályozhatósága miatt a kollektoros mezőkön átáramló folyadék mennyiségét tömegáram-szabályozó visszatérő ágba való elhelyezésével biztosították (a szabályozó csillapítási hossza 250 mm a pontos mérés végett). A mikrobuborék leválasztását légleválasztó (kézi működtetésű szeleppel) előremenő ágba építésével végzik (automata légleválasztó beépítése tilos). A hőtermelő és a rétegtöltő modul összekötését kívül horganyzott szénacél csővel, présidomos kötésekkel kivitelezték. A tetőn kiépített csővezeték szigetelését alukasírozott kőzetgyapot csőhéjjal végezték, a csőátmérővel közel megegyező falvastagságú kivitelben.
Az időjárás- és kártevővédelmet Ecatek burkolat biztosítja. A biztonsági szelepen lefúvó szolárfolyadékot gyűjtőedénybe kell felfogni, az edény és a szelep között a vezeték szigetelése tilos! A rétegtöltő 120 modul tágulási tartályokkal való összekötése közé egy visszahűtő tartály beépítése indokolt volt a nagy mennyiségű kollektor és a viszonylag rövid csőszakasz miatt, a tágulási tartályok membránjának védelme érdekében. Az e célra kiépített csővezeték szigetelése tilos! A tágulási tartályokat egyenként véletlen elzárás elleni és mintavételi csappal ellátott szeleppel kell szerelni, amiket a beüzemelésig zárva kell tartani. A tágulási tartályok alapnyomását feltöltés előtt ellenőrizni kell (előnyomás 2,5 bar). Feltöltés utáni nyomás a rendszerben 3,1 bar. A töltőegység csatlakoztatása a sorba kötött 2 db tárolóhoz O42 kívül horganyzott csővezetékkel készült. Miután a fűtési kör térfogata a 2 db puffertároló miatt jelentősen nőtt, ezért 300 literes fűtési tágulási tartályt építettek be. A tárolókhoz csatlakoztatott tágulási tartályban az alapnyomás 1 bar, feltöltött hideg állapotban a rendszer nyomása 1,2 bar. A használati meleg víz előállítása frissvíz-modullal történik. A HMV-oldali csővezetékeket rézcsővel, forrasztásos eljárással, az ivóvízvezetékekre vonatkozó előírások betartásával kellett kialakítani a kapcsolási rajzon feltüntetett módon.

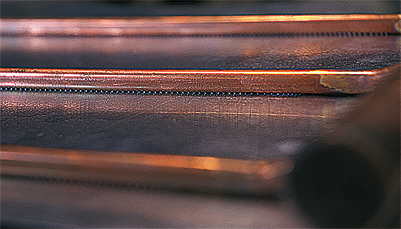

2-3. fotó: szabadalommal védett hegesztési eljárás
A hőközpontban a csővezeték szigetelését min. 30 mm falvastagságú alukasírozott kőzetgyapot csőhéjjal végezték. Az ivóvízvezeték szigetelését 9 mm vastagságú szigeteléssel látták el mind a hideg-, mind a melegvíz-ágon. Napkollektor-vezérlés, a működés elve Ha a kollektorhőmérséklet körülbelül 7 °C-kal magasabb, mint a tároló hőmérséklete, az A (szolár köri) szivattyú egy állandó fordulatszámon működésbe lép.
4. fotó A teljes kivitelezés két hetet vett igénybe, eközben a munkásszálló melegvíz-ellátása folyamatos volt.
5. fotó A betontartó elemen a helyszínen pontosan beállítható a vízszint.
6. fotó Az egyes kollektormezőkön külön-külön beállították és megadott időkö-zönként ellenőrzik a tömegáramokat, így az egész rendszernek egyenletes a hőterhelése, nem lesz „kigőzösödés”.
10. fotó: Lapos tetős kialakítás esetén a szolárrendszer az épület legmagasabb szerkezete, így elengedhetetlen a villámhárító-rendszer csatlakoztatása a kollektormezőhöz.
Ekkor a háromjáratú keverőszelep a szolár kört leválasztja a lemezes hőcserélőről, egészen addig, amíg el nem érjük a beállított szükséges hőmérsékletet (a lemezes hőcserélő „fagyálló funkciója”). Ha az elsődleges áramlási hőmérséklet a rétegfeltöltő modulban körülbelül 3 °C-kal magasabb, mint a tároló hőmérséklete, a tároló töltőszivattyúja – a megfelelő fordulatszámon – elkezdi tölteni a puffertárolót, egészen addig, amíg el nem éri a maximális 90 °C-ot.
A vezérlés az A2-es szivattyú állítható fordulatszáma segítségével megpróbálja minél gyorsabban 63 °C-ra felmelegíteni és szinten tartani a tárolót. Ha a másodlagos áramlási hőmérséklet a rétegfeltöltő modulban körülbelül 3 °C-kal magasabb, mint a tároló hőmérséklete, akkor elkezdődik a tároló felsőbb rétegeinek felfűtése a váltószelep segítségével. A frissvíz-modul nagyon hatékonyan és higiénikus módon állítja elő a meleg vizet, és ezzel együtt növeli a rendszer hatékonyságát is. Már a legkisebb HMV-mennyiség esetében is az áramláskapcsoló elindítja a töltőszivattyút szabályozott fordulatszámon, mely a lemezes hőcserélőre irányítja a meleg puffertároló vizét. A modulban elhelyezett háromjáratú keverőszelep megakadályozza a vízkőképződést a lemezes hőcserélő HMV-oldalán a pufferoldali hőmérséklet szabályozásával. A modulból kilépő meleg víz hőmérséklete kb. 5 °C-kal alacsonyabb, mint a beállított keverési hőmérséklet (ez állítható 45 és 65 °C között – a gyári beállítás 55 °C).
9. fotó: A beton tartóelem kollektorral ellentétes oldalán, a szabad vályúrészben bilincselés nélkül vezethető a hőszigetelt csővezeték.
11. fotó: Maximum hat síkkollektort lehet fix (rézcső) kapcsolattal összeszerelni. Az így kialakított hatos csoportokat a dilatáció érdekében flexibilis csővel kötik egymáshoz.
A frissvíz-modulban egy elektromosan vezérelt háromjáratú váltószelep segítségével a lemezes hőcserélőből visszatérő víz – cirkuláció esetén – a puffertároló középső részébe, míg melegvíz-használat esetén a tároló alsóbb rétegébe kerül (amennyiben a hőmérséklete alacsonyabb 35 °C-nál). A beépített cirkulációs szivattyú (Hmax = 1,2 bar) működtethető időkapcsolóval vagy melegvízcsap-nyitásra indítható (visszatérő hőmérséklet-érzékeléssel és kikapcsolással). A puffertároló felső harmadának esetleges fűtését egész évben a hagyományos fűtésrásegítő rendszer (gázkazán) érzékelője vezérli.
A munkásszálló alapadatai
- Férőhelyek száma: 150 fő
- Szintek száma: 5
- Szobák száma: 40
- Kihasználtság: 70-80%
- Étterem: napi 50 adag meleg étel készítése
- Napi HMV-igény:
- tisztálkodásra: 6000-7500 liter
- étterem: 350 liter
- Egyidejűség / csapolási pontok száma:
- Szintenként 3 zuhany + 4 csap
- Exkluzív szobák (2 db) 2 zuhany + 2 csap
