Parapetes fűtés másképp

2011/10. lapszám | Kerekes István |  22 844 |

Figylem! Ez a cikk 15 éve frissült utoljára. A benne szereplő információk mára aktualitásukat veszíthették, valamint a tartalom helyenként hiányos lehet (képek, táblázatok stb.).

A GMBSZ és az OTÉK szabályozása folytán 6 kW-nál nagyobb teljesítményű gázkészülék füstgáz-elvezetését homlokzati falra csak korlátozással, a legtöbb esetben pedig nem is engedik kivezetni. Így a turbó rendszerű, fentieknél nagyobb teljesítményű készülékek füstgáz-elvezetése csak függőleges irányban, tető fölé lehetséges, jelentősen megnövelve a költségeket. Némely esetben a bélelt kéményre ventilátor felszerelése is kötelező, ami szintén költségigényes, és egyben jelentős zaj forrása is.

A tapasztalatok alapján egy kb. 60 m²-es (180-220 m³) lakás hőn tartási energia igénye 4- 5 kW. A fentiek ismeretében jelent ideális és energiatakarékos megoldást a parapetes mini kazán. A modern lemez-lapradiátorok víztere igen kicsi, méterenként mindössze 6 liter, így a felfűtendő víz mennyisége max. 50-60 liter. Az első felfűtés megközelítőleg 1 óra, miután a visz-szatérő víz hőfoka megemelkedik, így a készülék által létrehozott 20 0C-os T soknak bizonyul. Az esetek 90%-ában a 6 kW-os teljesítményt vissza kell szabályozni a sűrű ki-be kapcsolás miatt. A jelenleg kapható 12-24 kW-os kéményes vagy turbó készülékek fűtőteljesít-ménye többszöröse a szükségesnek, emiatt gázfogyasztásuk jelentősen megnövekszik a beépítési korlátozások mellett. A fűtésrendszer korszerűsítésénél figyelembe kell venni, hogy nagy számban történnek nyílászárócserék, melyek teljesen elszigetelik a belső légteret, így innen levegő nem nyerhető az égéshez, illetve a füstgáz-elvezetéshez. Ezért a jövő a zárt égésterű, C-típusú gáz-fűtőkészülékeké! A mini cirkó fűtőkészülék egy új fejlesztésű, kis helyigényű, gazdaságos és megbízható parapetes gázkészülék, amely egyesíti magában a konvektorok és a vizes központi fűtőkészülékek előnyeit.

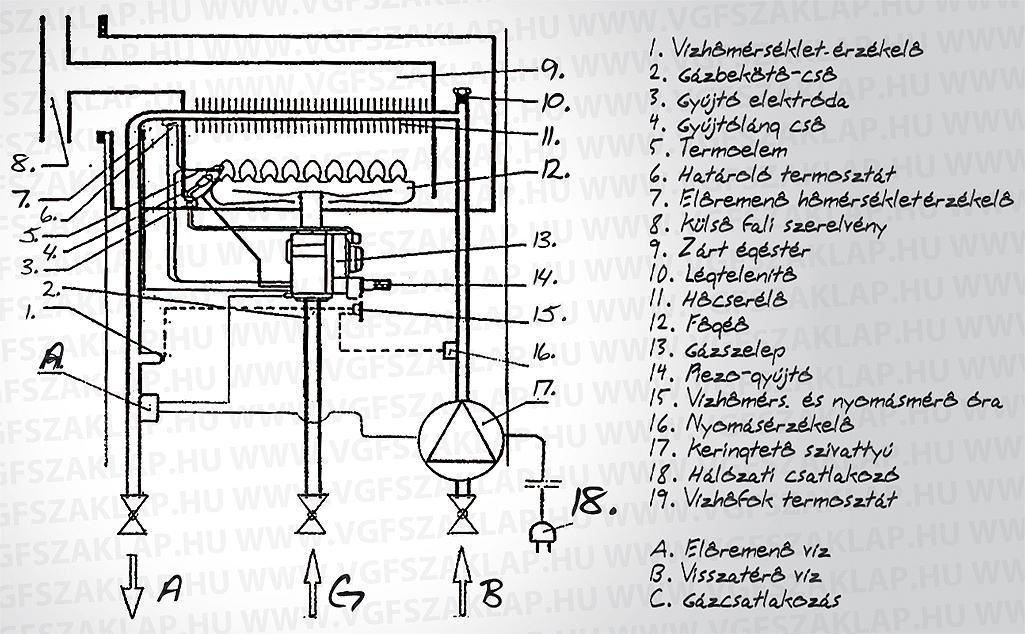

1. ábra: A zárt égésterű minikazán működési vázlata.

Tulajdonságok

• A rendszer nagy előnye, hogy nem igényel kéménykiépítést, így jóval költségtakarékosabban oldható meg a fűtéskorszerűsítés, mint a „hagyományos” kéményes fűtőkészülékek esetében. Sok helyen a mai napig nem lehetséges kéményt kiépíteni, így ez az egyetlen gazdaságos megoldás egy környezetbarát, korszerű fűtésrendszer kialakítására.
• A radiátorokkal szerelt központi fűtésű rendszer egyenletes meleget biztosít minden helyiségben, akár 30%-os energia-megtakarítást eredményezve.
• Az alacsony felületi hőmérséklet miatt nem kell számolni az égett por kellemetlen hatásával.
• Beépítve tartalmazza az összes szerelvényt: gázszelep, vízhőfok- és nyomásmérő óra, tágulási tartály, szivattyú.
• 3,5-6,0 kW között szabályozható, az egyéni igényeknek megfelelően.
• Kis helyet foglal el, hatásfoka 90% feletti (kimenő füstgáz hőmérséklete 130 °C, a konvektorok 220-240 °C-ával szemben.
• Mivel a füstgáz a fali tartozékon (parapeten) át távozik, nem szükséges kéményseprői engedély. A füstgáz teljesen elhatárolt a lakótértől, nem kell tartani füstgáz-visszaáramlástól, így teljesen veszélymentes.
• A mini cirkó nem tartalmaz fűtőtestet, hőleadása max. 0,5 kW, így ebbe a helyiségbe is radiátor felszerelése szükséges, ugyanúgy, mint a többi fűteni kívánt helyiségbe. Így egy jóval modernebb és gazdaságosabb központi fűtésrendszer alakítható ki.
• Új kiépítés (amennyiben nem meglévő parapetre kerül) esetén nem szükséges az ablak alá szerelni a készüléket.
• Mivel az átalakítás kizárólag az adott lakáson belül történik (kívülről minden változatlan), ezért lakótömbök esetében sem szükséges a lakótársak hozzájárulása.
• A kazán őrlángos kivitelű, melynek elsősorban fagyvédelmi szerepe van, hiszen parapetes készülékről lévén szó, az égőtér nyitott a kültér felé. A kisteljesítményű őrláng képes hőn tartani a készüléket. Amennyiben többlet hő keletkezik, azt a szivattyú továbbítja a radiátorok felé utókeringtetés formájában. Ezen okból kifolyólag is megtakarítás mutatható ki, hiszen a készülékek (konvektorok) számának csökkenésével az őrlángok száma is csökken.
• A készülék magas hatásfoka miatt gőzkiáramlás tapasztalható a parapetből, ami normális jelenség.
• A készülék hátsó fűtővíz- és gázkivezetéssel kerül kialakításra, így könnyen szerelhető alacsony parapetmagasság esetén is.

Technikai jellemzők

Elektromágneses gázszelep, kazántermosztát, keringtető szivattyú képviseli a vezérlőegységet. Hőmérsékletszabályozása teljesen automatikusan, szobatermosztáttal működik. (A helyiség-termosztát nem tartozéka a rendszernek, a fogyasztó által kerül kiválasztásra, fő követel- ménye, hogy 220-230 V-on működtesse a rendszert.) A készülék beépítve tartalmaz egy 1,5 literes tágulási tartályt, mely a kis vízterű radiátoroknak köszönhetően elegendő a rendszer biztonságos üzemeltetéséhez. (A készüléket zárt tágulási tartályos fűtési rendszerhez tervezték, ettől függetlenül beszerelhető nyitott tágulási tartályos rendszerbe is, de ebben az esetben a tartályt a lakás lehető legmagasabb pontjára kell szerelni, például padlás.)

2. ábra: 1. Vízhőfok- és nyomásmérő óra 2. Kazántermosztát 3. Piezo gyújtó 4. Gázszelepgomb 5. Gyújtóláng-ellenőrző ablak 6. Tágulási tartály

Felszerelés, rendszerkiépítés

Az elhelyezés és a felszerelés feltételeit az OTÉK (Országos Településrendezési és Építési Követelmények) rendelkezései szabályozzák. Amennyiben komplett gázcsőrendszer- átalakítás (gázcsőlevágás) történik, a készülékhez kapcsolódó rendszerről műszaki tervet kell készíteni. A fűtési rendszert ezen jóváhagyott tervek alapján kell kivitelezni. A kivitelezés után meó-átadás is szükséges. A fentiektől eltérően, ha az átalakítás nem érinti a meglévő gázcsöveket, akkor elég egy bejelentési kötelezettség a gázszolgáltató felé, így elfogadják készülékcserének (GMBSZ). Ha meglévő parapetre (fali tartozék) kerül felszerelésre a készülék, úgy a tervezésnél figyelembe kell venni annak állapotát, ellenőrizni kell szilárdságát, tömítettségét. Amennyiben nincs megfelelő műszaki állapotban, a biztonságos üzemeltetés érdekében javasoljuk a cseréjét. Az égéstermék-elvezető hossza 250 és 450 mm között szabályozható, aszerint, hogy milyen vastagságú falba kerül beszerelésre. A szélvédő rács a falon kívül a parapetcső végére kerül rögzítésre két sasszeggel. A radiátorok tervezésénél figyelembe kell venni, hogy nagyon kis víztérrel rendelkeznek, így minden esetben javasoljuk a fűtőtestek túlméretezését, ezzel is biztosítva a gazdaságos felfűtést. A rendszer kiépítésénél a főgerincet javasoljuk 20-as csővel megszerelni, a felállásokhoz elég a 16-os. Osztó-gyűjtős megoldás esetén is elég a 16-os átmérő. A vezetékrendszer kiépítéséhez egyaránt használható réz-, illetve többrétegű műanyagcső is. A vízáramlás biztosítása érdekében egy radiátornak mindig üzemelnie kell! Ezért függetlenül a radiátorok számától, egy fűtőtestre tilos hőfokszabályozó szelepet szerelni, és tilos elzárni is. Ha a mini kazánt lezárt radiátorok mellett üzemeltetik, az a készülék károsodását okozhatja. A készülék túlfűtés-határolóval rendelkezik, ilyen esetben a készülék automatikusan leáll. Újraindítás a gyújtóégő kézi gyújtásával lehetséges, de ezelőtt célszerű megvizsgálni a leállás okát, és az esetleges hibát kijavítani. A készüléket nem szükséges légteleníteni, a villásdugó segítségével a szivattyút 2-3-szor elindítjuk, így a készülék automatikusan le fog légtelenedni. A rendszer légtelenítését a radiátoroknál kell elvégezni. Szükség esetén a szivattyú légtelenítését a homloklapján lévő csavar kitekerésével végezzük. Mint minden fűtési rendszernek, ennek is lehet minimális működési zaja, melyet a keringtető szivattyú kelt működés közben. Akit ez zavar, annak megoldást jelenthet a csövek leszigetelése, illetve a szivaty-tyú kihelyezése a készülékből a fűtésrendszer egy másik pontjára (hálóhelyiségen kívülre). A szakszerű üzembe helyezés nagyon fontos, mivel a gyakori rendszerleengedés–feltöltés oxigént juttat a rendszerbe, ami korróziós károkat okozhat. Az első felfűtés a beüzemelés részét képezi, ennek időtartama megkö- zelítőleg 1 óra. A rendszer beállása után a szükséges teljesítményt (3,5-6 kW között) – a lakás hőigényéhez igazodva – be kell szabályozni.

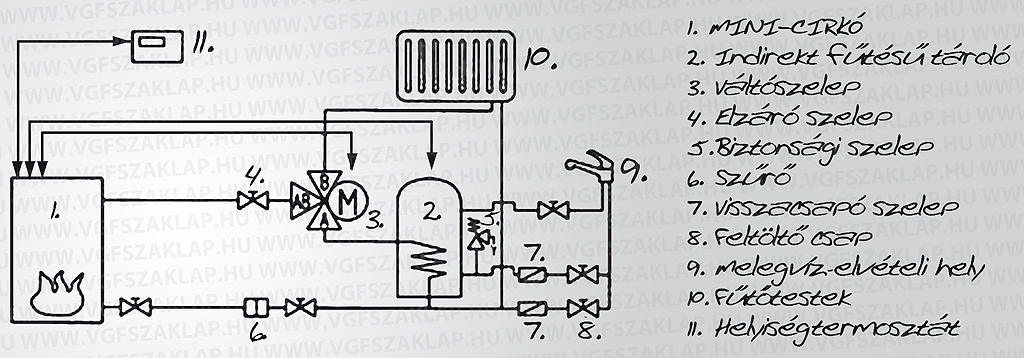

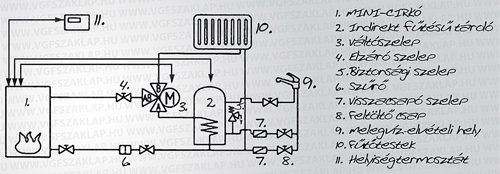

3. ábra: Az alábbi ábra egy gépészeti bekötési módozatot mutat be szerelvényekkel együtt.

A visszaszabályozás nem jár hatásfok-csökkenéssel! Amennyiben a rendszer felmelegedése és lehűlése között túlságosan nagy a nyomásérték-változás, a tágulási tartály szelepén keresztül minimális levegőfeltöltés szükséges. A rendszert fagyálló folyadékkal (-20 °C-ig) javasoljuk feltölteni, mert az ennek a hiányából eredő károkra (pl. kazán-elfagyás) a garancia nem vonatkozik. Így egy esetleges fűtés- leállás vagy gázkimaradás esetén sem kell tartani a rendszer károsodásától. Ezért nem szükséges a készüléket ellátni külön fagyvédelmi rendszerrel. Mivel a készülék beépítve tartalmazza a működéshez szükséges összes szerelvényt (tágulási tartály, szivattyú, lefúvató szelep), ezért egy földelt 230 V/50 Hz hálózati feszültségű villamos csatlakozásra is szükség van a bekötéshez. Beüzemeléskor a készülék szivattyúján lévő elektromos kábelt – villásdugóval a végén – kell a dugaljba csatlakoztatni vagy fixen kapcsolóba kötni. A készülék fázisérzékeny, ezért a fázis a dugvilla baloldali érintkezőjére került bekötésre a behelyezés irányából nézve. (Ez egy plusz biztonságtechnikai előírás.) Ezen tényező figyelmen kívül hagyása esetén a helyiség-, illetve a kazántermosztát kikapcsolásakor a készülékben megtalálható a fázis. Ez csak akkor okoz gondot, ha illetéktelen személy megbontja a készülék elektromos rendszerét. A dugvilla helyettesíthető egy fix fázismegszakító beiktatásával. A szobatermosztátot a kötődoboz oldalán kivezetett rövidzár (szobatermosztát jelölésű hurok) helyére kell kötni. A készülék a szoba termosztát kikapcsolása esetén is védett a túlmelegedés ellen, ebben az esetben a szivattyú rövid ideig bekapcsol, és elszállítja a többlet hőt.

Melegvíz-ellátás

Egy indirekt tároló felszerelésével, illetve egy váltószelep beiktatásával lehetőség nyílik használati melegvíz-ellátásra is, így a készülék kombiként is üzemeltethető. Egy 80 literes tartály teljes felfűtési ideje hőfoktól függően 30-40 perc. A melegvíz-ellátás elsőbbséget élvez, viszont a 30-40 perces fűtéskiesés nem számottevő. A fűtésfunkció 24 órás intervallumot figyelembe véve kb. 10 óra.



---
