A Veszprém Hangvilla és Koncertterem az 1970-es évek végén elkészült monolit vasbeton moziépületből lett kialakítva. A létesítmény az északnyugati, főútvonal felőli oldalról kapott egy teljesen új bejárati épületet. A 2013-as tervpályázat egyik díjazott munkáját mutatjuk be az alábbiakban.

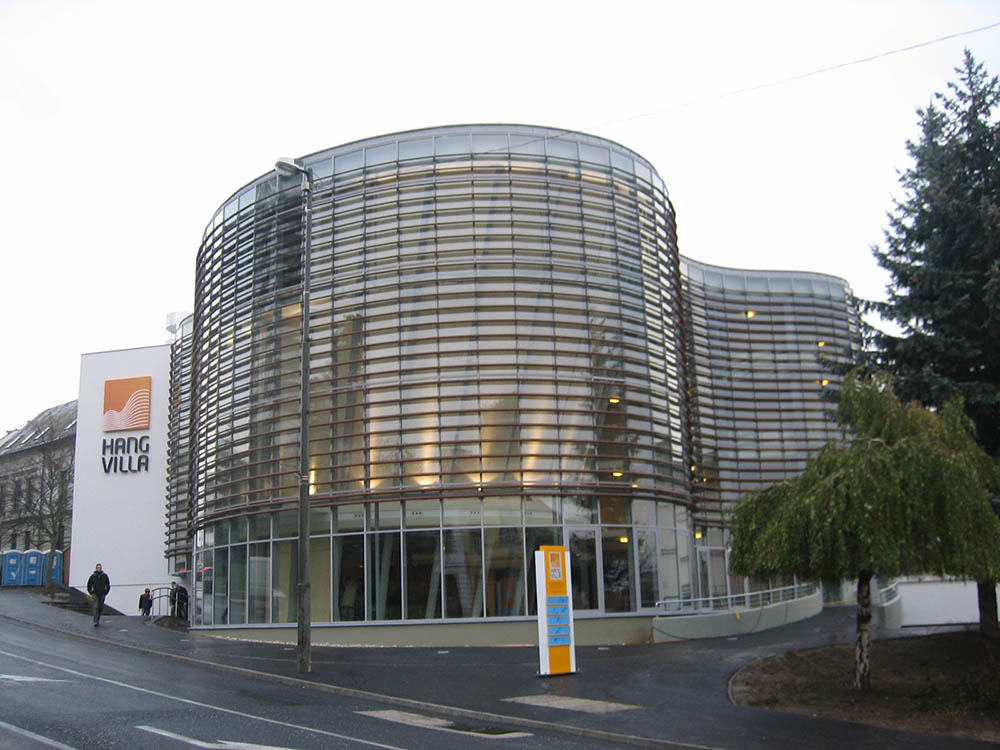

A fogadóépület függönyfalas, hullám formájú, középen egy csonka kúp alátámasztó szerkezettel épült meg. Földszintjén egy kávézó, az I. emeletén kétszintes kamaraterem, a III. emeletén egy konferenciaterem helyezkedik el. A moziépület bejárata teljesen át lett alakítva, a vasbeton szerkezetekben új, nagyméretű nyílások kerültek kialakításra. A földszinti kávézóhoz egy étterem lett hozzákapcsolva. Az étterem felett helyezkedik el az egész létesítmény legfontosabb helyisége, az úgynevezett koncertterem, mely régen a mozi nézőtere volt.

Ez a mozihelyiség a padozatától a menynyezetig teljesen vissza lett bontva, csak a felső rácsos tartók és az oldalfalak maradtak meg. A lépcsős kialakítású koncertterem felső lépcsősorai alatt egy ruhatár helyezkedik el, majd széktárolók kerültek beépítésre. A koncertterem széksorai alá padlóbefúvókon keresztül juttatjuk be a levegőt. A nyomott tér a ruhatár feletti álmennyezettel kezdődik, és a zenekari árokig tart. A földszinti étterem alatt egy nagy belmagasságú szórakozóhely, egy diszkó került kialakításra. Ennek a földszinti főbejárattól független oldalbejárata van az alagsori szinten.

Az alagsori részhez kétszintes mélygarázs is csatlakozik. A mélygarázs felett vannak a színházi és oratóriumi próbatermek, a színészek, a zenekarok, a kórusok és a táncművészek részére. Az épülethez keleti irányból egy teljesen új tömb lett hozzáépítve, amely szociális blokkot, öltözőket, irodahelyiségeket tartalmaz. A létesítmény épületgépészeti rendszereit ehhez a többfunkciós létesítményhez kellett igazítanunk.

Épületgépészeti rendszerek

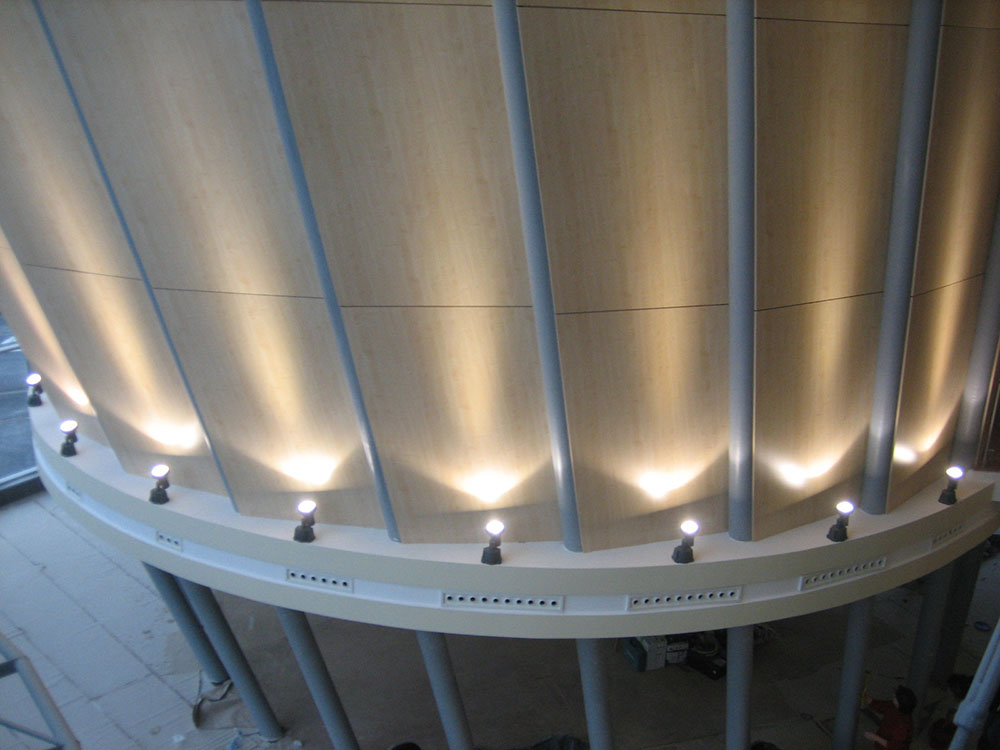

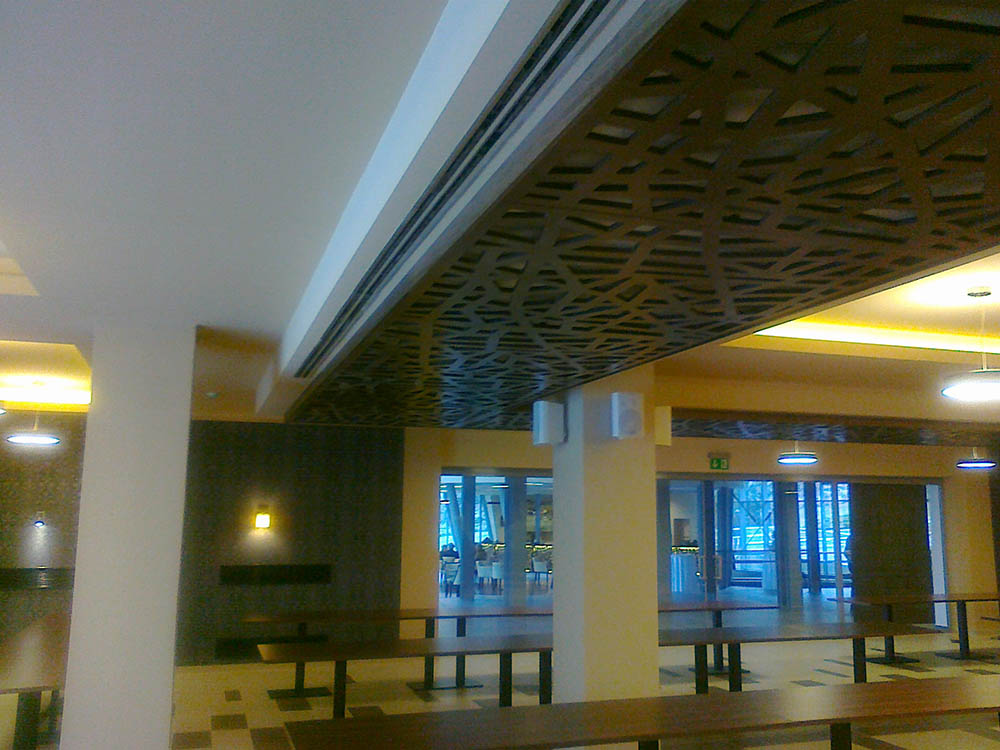

A diszkó részére az alagsorban elhelyezett kondenzációs kazántól visszük a fűtővizet. Az alagsor szintjén van elhelyezve a beltéri folyadékhűtő kültéri kondenzátorral, és a két légkezelő. Az alapgép 5400 m³/h, a színpadi rendezvényekhez a kiegészítő gép 4200 m³/h légmennyiséget szállít. A földszinti étterem részére egy 4200 m³/h-es, önálló hűtéssel-fűtéssel működő légkezelőt terveztünk, melyet a földszinten helyeztünk el. A földszinti konyha részére 8400 m³/h-ás légszállítású hűtő-fűtő egységgel tervezett légkezelőt már a tetőn, szabadban telepítettük. A bejárati kávézó, fogadó épületrész részére szintén a tetőn elhelyezett 6000 m³/h-es légkezelőt terveztünk. A klimatizált levegőt a földszinti „kávédaráló”, azaz csonka kúp oldaláról vetőfúvókákkal juttatjuk a 4 szintet felölelő átriumos előtérbe. A levegő elszívását a tető födéme alatt alakítottuk ki.

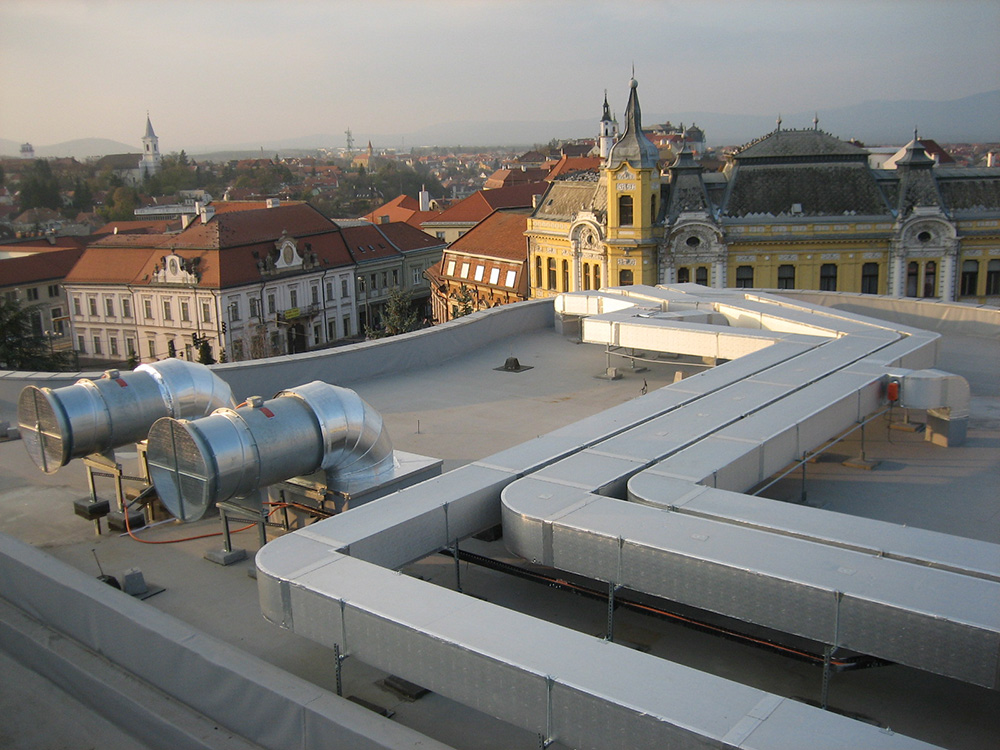

A kamaraterem és a konferenciaterem egy közös, 5000 m³/h légszállítású légkezelőt kapott. A légkezelőtől motoros szabályozó zsalukkal irányítjuk a levegőt a helyiség terheltségének megfelelően vagy a konferenciaterembe, vagy a kamaraterembe. Ez a légkezelő fontos szerepet tölt be abban az esetben, amikor a koncertterem színpadán egy nagy zenekar tart előadást, mert ilyenkor a kamara- és konferenciatermekben nincs rendezvény. A légkezelő 5000 m³/h-ás légszállítását átirányítjuk a színpad két oldalára tervezett nyomott dobozba, amit az építészek kopoltyúnak neveztek el. Ennek a kopoltyúnak a kialakítása volt talán a gépészeti levegőbevezetés legnehezebben megvalósítható eleme.

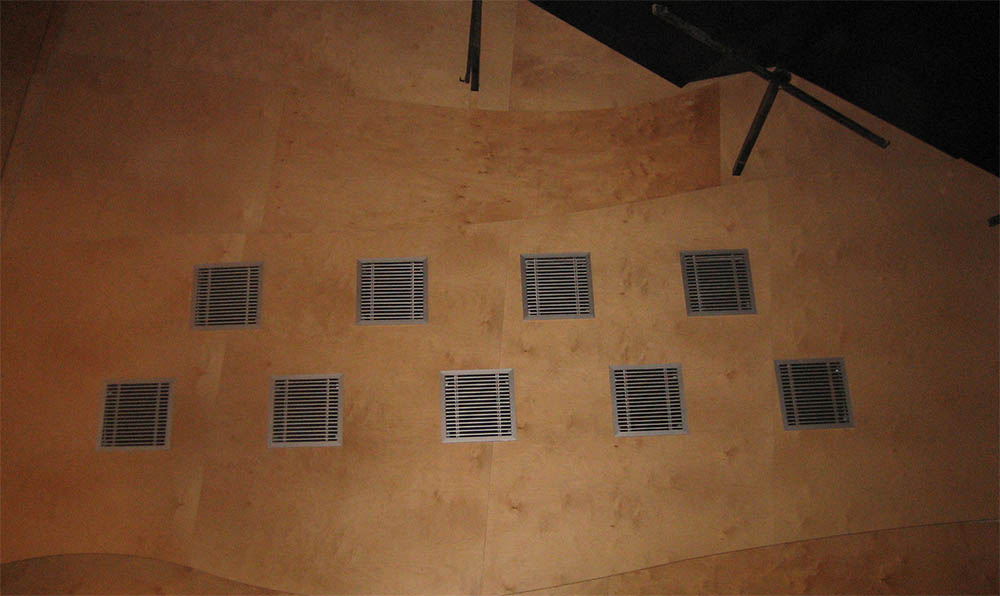

Meg kellett találni azt a levegőbevezetési helyet és magasságot, ami nem zavarja a színpadon levő zenészeket, színészeket, díszleteket, oldalfüggönyöket, és a színpadon közlekedők útvonalát. Ennek a statikus doboznak az oldalán és az alján alacsony sebességű, elárasztásos befúvással visszük be a levegőt.

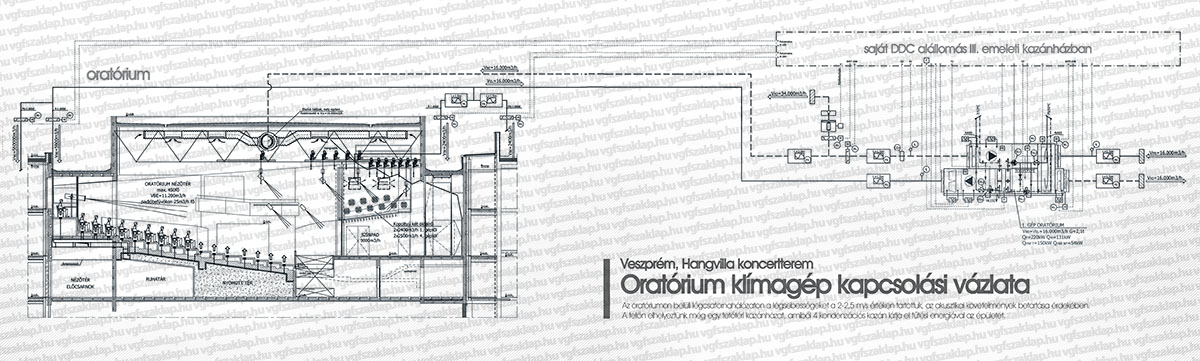

A koncertterem, ahol 450 fő elhelyezésével számoltunk, egy 16 000 m³/h-ás forgódobos hővisszanyerős légkezelőt kapott. A légkezelő levegőjéből 11 200 m³/h menynyiséget padlóbefúvókon keresztül a nézőtérre, 4800 m³/h levegőt a kopoltyúkon keresztül a színpadra viszünk be. Az alagsornál a -2-es mélygarázsszinten gépi füstelvezetést és CO-elszívást terveztünk. Az elszívó frekvenciaváltós motorjának vezérlését a CO-érzékelők végzik. Egy személygépkocsira 550 m³/h légmennyiséggel számoltunk.

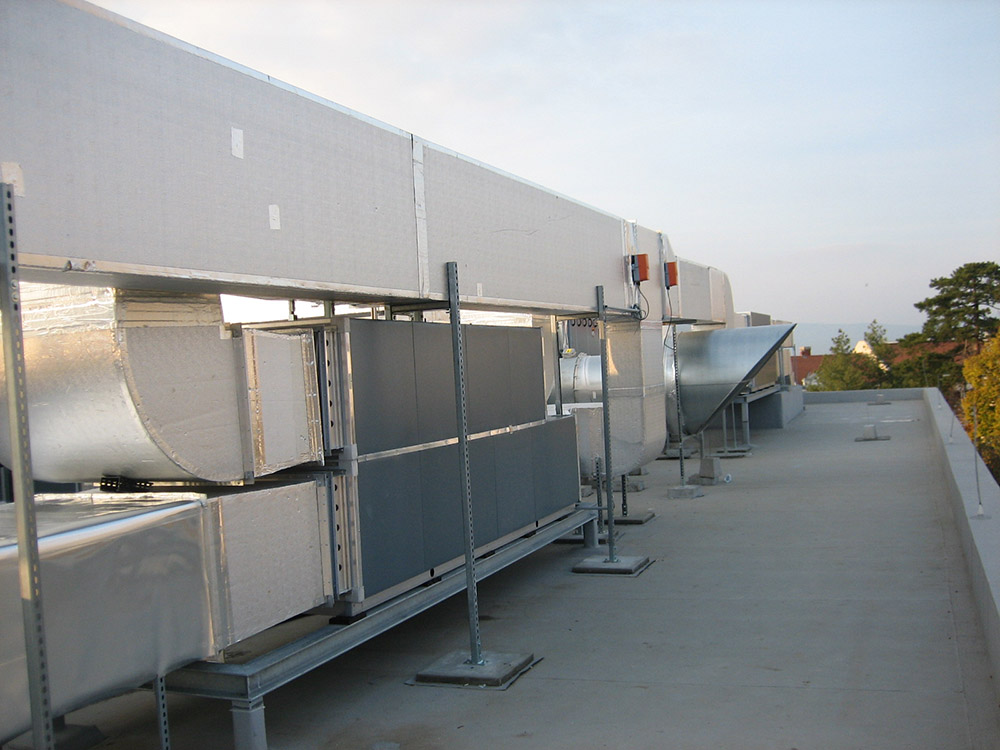

Nagyon fontos volt a gépészeti rendszerek kialakításánál, hogy egy forgalmas főútvonal mellett, a tetőn szabadon elhelyezett légkezelőktől és légcsatorna-hálózatoktól utcazajt ne vigyünk a hangversenyterembe. A tetőn elhelyezett légcsatorna-hálózatainkat a befúvóknál 10 mm párazáró hőszigeteléssel, majd erre 5 cm ásványgyapot hőszigeteléssel és végül 0,8 mm alumíniumlemez burkolattal láttuk el. Az oratóriumon belüli légcsatornahálózaton a légsebességeket a 2-2,5 m/s értéken tartottuk, az akusztikai követelmények betartása érdekében.

A tetőn elhelyeztünk még egy tetőtéri kazánházat, amiből 4 kondenzációs kazán látja el fűtési energiával az épületet. Az épület déli lépcsőháza tetőzetén van a folyadékhűtő, mely 330 kW-os teljesítményével 5 db légkezelő hűtési energiáját biztosítja. Az oratóriumhoz kapcsolódó technikai helyiségekbe vezérlő, ügyelő stb. split klímákat terveztünk, melyek kültéri egységeit a tetőn helyeztük el.

---
