Az egykaros
2002/9. lapszám | Meyer József | 3862 |
Figylem! Ez a cikk 24 éve frissült utoljára. A benne szereplő információk mára aktualitásukat veszíthették, valamint a tartalom helyenként hiányos lehet (képek, táblázatok stb.).
A vízvezetéki szállítási feladatok során szerelendő visszacsapó szelepek létjogosultságát nem szokás vitatni. Keringtető (fűtés-hűtési) rendszerekben azonban minden igyekezetünkkel azon vagyunk, hogy ezeknek a szelepeknek a hálózatunkba beépítésére csak a legszükségesebb esetben kerüljön sor. A jól ismert indokok kötetekre terjednek, felsorolásuktól ezúttal eltekintünk.
Egy különleges és ritka tervezői elképzelést mégis megemlíthetünk. Óvóhelyen áthaladó, fekete acélcső anyagú szennyvíz alapvezetékbe a gépész-tervező kollégánk karimás átmeneti visszacsapó szelepet (!) rajzolt be a védett szakasz elé abból a megfontolásból, hogy a befogadó irányából várt lökéshullámra ez a szelep zárjon, megakadályozandó a szennyvíz visszatorlódását. A mindenkiben azonnal felrémlő, üzemeltetésből eredő ellenvetések közül csak a lényegesebbeket soroljuk: a szennyvízelvezetés gravitációs, a csőkeresztmetszet teltségi foka nem számottevő, lebegő vagy a szerelvényen kiülepedő szilárd szenynyezők mennyisége viszont tetemes, nincsen szelepnyitást biztosító vízoszlop stb. (Figyelembe véve azt, hogy a gyártók a közeg szennyezettségét még a torlócsappantyúk használatakor sem engedték meg, az ötletet elvetettük.)
Merőben más a helyzet a vízellátási problémák jelentkezésekor. Ezúttal az egykaros csaptelepek elterjedésével előálló kisebb-nagyobb üzemzavarok témáival foglalkozunk. Itt különbséget teszünk a központi melegvíz-ellátás kapcsán felmerülők, valamint a helyi vízmelegítők körüli mizériákban. Elsősorban a központi melegvíz-ellátással kapcsolatos példánk.Kivitelezésben vállalkozó barátom egy szállodában szerelt fel egykaros csaptelepeket, nagyobb tételben. Tudjuk, hogy ezek a működésük során – a hagyományos, kétcsuklós elődjükkel ellentétben – még a csaptelepen belül, nyomás alatt keverik ki a megkívánt hőfokú vizet. Így fordulhat elő a hideg vagy a meleg víz egymásba betörése a mindenkori, pillanatnyi nyomásviszonyok szerint. Két-három csaptelep együttes üzemében ez fel sem tűnik.
Ezzel szemben egy szállodában a tömeges működtetésükből eredően igenis zavaró és kifogásolható lehet ez a tény. Ismerősöm nyakába vette a várost és addig meg sem állt, amíg kis méretű, ⅜„-os, belső menetes visszacsapó szelepeket nem szerzett. Ezeket a csaptelepek tartalék elzáróira utólag felszerelve minden bekötő csövet átalakított, így állította helyre a normális üzemű vízszolgáltatást. Lehet ez is egy mérlegelhető döntés a gyártó szemszögéből, nevezetesen: a versenyben elért pozícióját kockáztassa-e azzal, hogy emeli a termék műszaki színvonalát, vagy a működésbeli sajátosságok megoldását továbbra is a tervezőkre és a »barkácsoló" kivitelezőkre hagyja. (A példához hasonló esetekben a tervezők illetékesek abban, hogy legalább a műszaki leírásban és a költségvetés összeállításában felhívják erre a befektetők és a vállalkozók figyelmét. Fontos a tervezési fázis, különös tekintettel a magas házak épületgépészetére. Egy épületegyüttes több zónás vízellátásakor előfordult, hogy a tervezőkolléga elfelejtette összehangolni a melegvíz-ellátást a H-zónákkal. Ugyanitt gyógyvizes ellátórendszert is tervezett, melyre csak speciális belső kialakítású csaptelepek alkalmazhatók!)
A háztartásokban, a melegvíz-szolgáltatással összefüggésben jelentkező, az egykaros csaptelepek elterjedésével járó üzemzavar közismert, hogy átfolyós gáz vízmelegítő – különösen a régebbi és hazai gyártású – berendezésekkel közös melegvíz- hálózaton üzemelő egykaros csaptelepek a bojlerek működésében zavart okoznak. A gyakori jelenség lényege, hogy kevert víz előállítását a gázkészülékünk szabotálja. A műanyag membrán a készüléken belüli nyomáskiegyenlítődés miatt zárja a gáz útját az égősor irányába, a csaptelep hidegvizet ont.
A baj néhány elrendezésben orvosolható. (Gyakorta gerontológiai szükségszerűség hívja elő a fürdőszobában az átalakítási munkákat. 75 év felett egyébként is forszírozható a kétszelepes, standard keverő csaptelepek lecserélése egykarosokra, mivel a zárónyomaték előállításához nincs már meg a megfáradt csuklókban a kellő erő, miáltal teljesen kifogástalan, „vétlen” csaptelepek elzárása is problémát, panaszt okozhat.) Vegyük a vegyesen szerelt csaptelepek esetét.

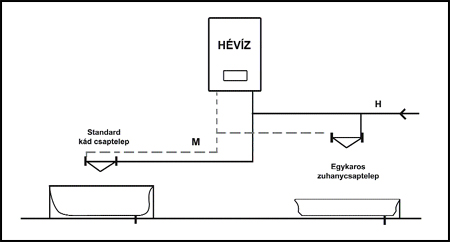

Újabb példánkban valamely időskori mozgáskorlátozottság folytán, szükségszerűségből a kád mellé zuhanyozót is telepítettek. A kádat ellátó fali csaptelep atmoszferikus keverésű, hagyományos típusú maradt, viszont a zuhany csaptelepét már az egykarosok közül választották és építették be szerelőkollégáink. A fent már említett üzemzavart itt is egy átfolyós gáz vízmelegítő „biztosította” ebben a melegvíz-ellátó körben. Hogyan tudunk gyorsan és ingyen segíteni? A kétfajta csaptelepünk viszonylag közel van egymáshoz, ez szerencsés helyzet. Lépésről lépésre haladunk, vagyis meleg végállásban nyitjuk a zuhany egykaros csaptelepét, majd ezt követően működtetjük a kád hagyományos csaptelepének melegvíz-oldali szelepét és azt nyitva is hagyjuk.(!)
Ezután már nyugodtan szabályozhatjuk a kevert víz hőmérsékletét az egykaros zuhany-csaptelepen, a mindenkori hőfokigény szerint. Az elzárások sorrendje nyilvánvaló, vagyis először a zuhany csaptelepét, majd a kád szelepét zárjuk. Ez azonban csak elsősegély, vagyis az üzemképesség azonnali visszaállítása, amit be kell gyakoroltatnunk a háziakkal.
Vegyük számba a történteket: előállítottunk először is egy tisztán melegvíz-szállítási állapotot, vagyis a zuhanycsaptelepen atmoszferikus, keverésmentes kifolyást, majd a kádcsaptelep melegvíz-szelepének kinyitásával a gáz-készülékünk számára biztosítottunk állandó, ugyancsak atmoszferikus nyomású pontot a hőcserélője közelében. Így állt elő a működtetéséhez szükséges legideálisabb nyomáskülönbség, sőt a kád csaptelepén egyáltalán nem folyt ki meleg víz, azt mind a zuhany csaptelepén kaptuk az időközben már kevertre állított víz „H” injektoros hatása folytán.
Így is jól működhet a rendszerünk, de kis anyagi ráfordítással a dolog teljesen automatikussá, komfortossá tehető. Különösen a falon kívül szerelt, meglévő horganyzott cső nyomó-ágvezeték esetében kezd el viszketni a svédfogónk és a 30-as villás kulcsunk. Csak a kádtöltő fali csaptelephez közeli, melegvíz-oldali lefordító könyököt kell álló T-re cserélnünk. Ezt követően – a csaptelepet újra szerelve – a T felső szabad menetes karmantyújába egy 1"-os központi légbeszívó szelepet tömítünk be és már mehetünk is tovább.
