Első érzésünk a köszönet és a hála, amint kézbe veszünk egy gigantikusnak minősíthető szaniter-árajánlatot. A kérdéses létesítményben – sok egyéb berendezési tárgy társaságában – legalább ötszáz mosdót kellene szerelnünk, melynek tartókeretét gipszkarton oldalfalba telepítenénk. A tervezői kiírás szerint a szifontakaró elhelyezésével is számolnunk kell. Itt van az eb elhantolva. A hivatkozott árajánlatban ugyanis a mosdó szerelőkerete nincs feltüntetve.

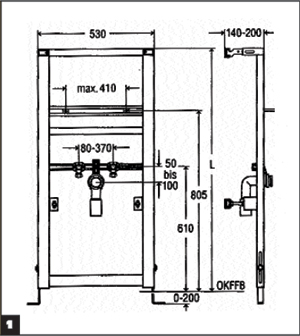

Figyelmes mérnök-üzletkötő kollégánk nem akart félrevezetni minket. Nem talált olyan univerzális megoldást, mely szerkezeti tartóelem az összes forgalomban lévő és falra rögzítendő kerámia takaróelem rögzítési méreteinek egyszerre megfelelne. Könnyen meggyőződhetünk arról, hogy nincs is ilyen tartószerkezet. Miért fontos ez? Azért, mert a jövendőbeli tulajdonosok fenntartják döntési jogukat, hogy valamennyi berendezési tárgyat a birtokbavétel időszakában választhassák ki. (Ahány bemutatóterem, annyi variáció.) Ezt viszont a csempézési munkákat követő időszakban tehetik csak meg, amikor már minden épületgépészeti szerkezeti elem véglegesen a helyén van. Ha találomra kiválasztunk egy mosdó szerelőkeretet, azon úgy a berendezési tárgyat felrögzítő csavarpár, mint a fali korong vízszintes irányban igény szerint állítható, ezzel nincs probléma. Magára a szifontakaró felerősítésére viszont nem vállalkozik, és ebben igaza van (1. ábra).
Az egyik képviseleti cégnél tevékenykedő barátommal beszélgetünk erről. Szabadkozik, mert a tartószerkezet fogyatékosságaként értelmezi a kérdést, holott nem erről van szó. A „probléma” feldolgozása során sokat segítenek a kerámia berendezési tárgyakkal foglalkozó és gyártásban érdekelt kollégák, amikor a rögzítési tengelytávolságokra kérdezünk. Két méret is érdekes számunkra. Egyrészt fontos a takaróegységet megtartó elemek egymástól mért távolsága, másrészt a vízszintes szerelési szintkották (mosdót és a szifontakarót felerősítő csavarpárok) egymáshoz viszonyított magasságkülönbsége. Rögtön kiderül, hogy nagy a méretek szórása, még véletlenül sem fordulhat elő azonosság. A formatervező szakemberek alapvető feladata az esztétikus megjelenítés és a használati célszerűség összehangolása. Emiatt a legváltozatosabb kagylóméretek adódhatnak, elsősorban a mélység vonatkozásában. A szifontakaró ehhez alkalmazkodva minden típusnál más magasságra kerül. A felerősítési pontjai 5-7 centiméternyi függőleges és vízszintes sávszélességben egyaránt vándorolhatnak. A szerelőkeret ilyen irányú továbbfejlesztése értelmetlenné vált, léptek hát a kerámiagyártók és változtattak a takaróelem felszerelési módján. Ezt jól mutatja a 2. ábra képsora.

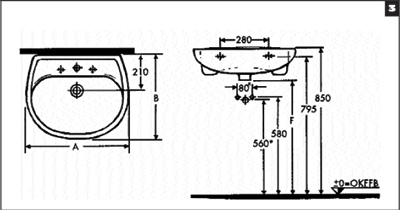

A bevezetőben említett konkrét árajánlatra visszatérve, időközben egyértelművé vált, hogy a gépésztervező kolléga körültekintően járt el a termékcsalád kiválasztásában, mert a nevesített gyártó – kérésünkre – a rajzolt változatú rögzítési módnak megfelelő típust is tudja szállítani, amennyiben rendelésünkben erre a részletkérdésre is felhívjuk a figyelmét. Ez a Dávid parittyájára emlékeztető függesztőelem a szifontakaró gyors és biztonságos felfeszítését teszi lehetővé. Imígyen rendben is volnánk, de csak a saját ajánlatunk erejéig, mert annak költségvetésében ábraszám-pontossággal meghatároztunk minden anyagféleséget. Nem győzzük hangsúlyozni: vajmi kevés ráhatásunk van arra, hogy a jövendőbeli tulajdonosok – birtokon belül – miféle termékeket hoznak majd haza a pazar választékot felvonultató szakáruházakból. A 3. ábrán egy jobb minőségű berendezés szerelési és bekötési méreteit láthatjuk, melyből csak a 280 mm-es felerősítési távolságról állíthatjuk teljes nyugalommal, hogy azt a mosdót gyártó cégek egységesen veszik figyelembe.
Még elgondolkodhatunk azon, hogy a sarokszelepek egymástól mért középtávolságát miként állítsuk be a keretünkön? Ha bázisméretként egységesen elfogadnánk a 80 mm-es tengelytávolságot minden esetben, az legfeljebb egy kombinált, mosdó-mosógép csatlakozású szelep beépítésénél jelentene sorrendi kötöttséget a hidegvíz-oldal javára, már amennyiben a megrendelő nem kérné a takaró felszerelését. Ezzel a méretszűkítéssel szabad választási lehetőségünk adódna: akár szifontakaróval, akár nélküle szerelhetnénk fel a mosdónkat, a mindenkori igény szerint. Azért ne felejtkezzünk el a lábas mosdókról sem. Beépítésükkor a kagylót rögzítő csavarpár magassági kottája kiadódó méret, ekkor a szerelőkeret feladja a harcot.
Nem győzzük hangsúlyozni: vajmi kevés ráhatásunk van arra, hogy a jövendőbeli tulajdonosok – birtokon belül – miféle termékeket hoznak majd haza a pazar választékot felvonultató szakáruházakból. A 3. ábrán egy jobb minőségű berendezés szerelési és bekötési méreteit láthatjuk, melyből csak a 280 mm-es felerősítési távolságról állíthatjuk teljes nyugalommal, hogy azt a mosdót gyártó cégek egységesen veszik figyelembe.
