Az egy közös osztóra-gyűjtőre kapcsolt gázkészülékek vízoldali kaszkádkapcsolása igen elterjedt szerelési mód. A kazánok és a szabályozó automatikák korszerűsödésével a tervezők előszeretettel alkalmazzák a több, elsősorban kondenzációs falikazánokból álló, nagy összteljesítményű gázkazános telepeket, csökkentve a beruházási és kivitelezési költségeket.
Ezekben a rendkívül kis helyigényű és kis tömegű (födémterhelésű tetőtérben) kazánházakban már nem csak a víz, gáz, kondenzvíz és szabályozás van kaszkádba kapcsolva, hanem egyre inkább a füstgázelvezetés, esetleg az égési levegő-bevezetés is, tovább csökkentve a telepítési költségeket, a kéménykivezetések számát.
Kondenzációs kazánoknál a kaszkád égéstermék-elvezető rendszer elemei legtöbbször polipropilénből készülnek, melyek a 4,5-6,0 pH-értékű, enyhén savas kondenzátumnak ellenállnak.
A kaszkádkapcsolás nem új keletű megoldás,
de mindenképpen forradalmasította a többkazános rendszerek üzemét. A környezetvédelmi hatóságok örömére a kapcsolás a pontforrások számát nem szaporítja, mivel a meglévő kémények, kürtők – amennyiben megfelelő méretűek – felhasználhatók a keletkező égéstermék elvezetésére, valamint a frisslevegő-ellátásra.

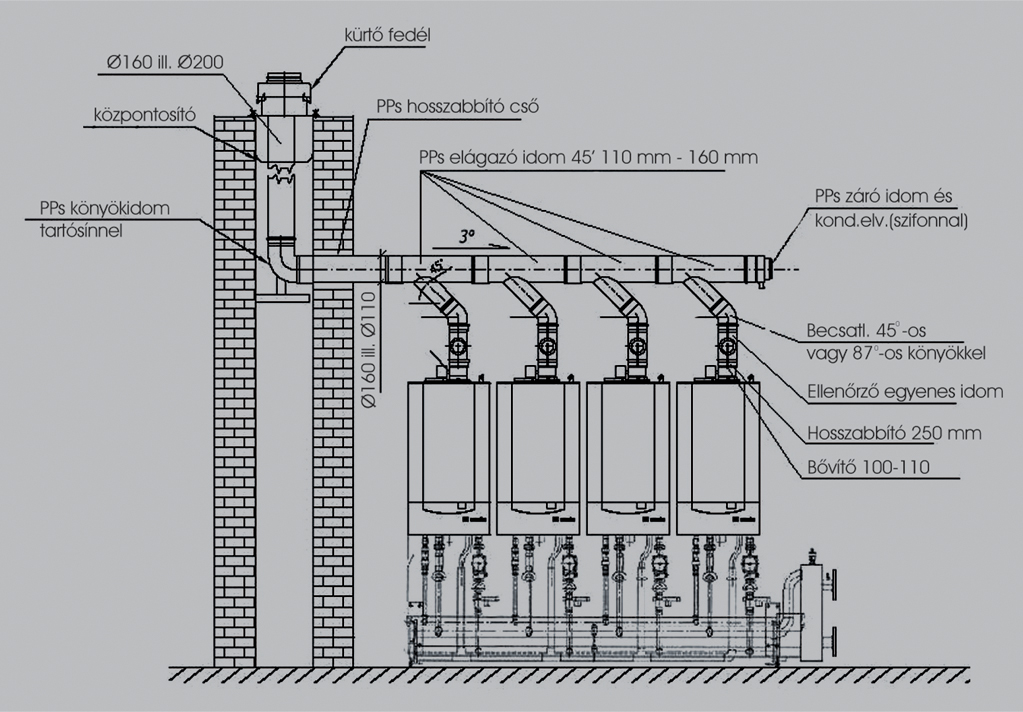

2. ábra: Nyitott égésterű („B”) kaszkád füstgáz-elvezető rendszer
Az égéstermék- és levegőoldali elvezetést a kazánteljesítményekhez igazodóan (45-115 kW) a gyakorlatban és a kéményméretezés függvényében max. 4 kazánig alkalmazzuk. Természetesen kisebb kazánteljesítmények esetében ennél több is összekapcsolható, de a szabványos összekötő és csatlakozó elemek, valamint a méretezendő kémény adódó méretei felső korlátot szabnak az alkalmazhatóságnak.
Kazánonkénti bekötések: 45°-ban, motoros szelep vagy visszacsapó szelep a kazánbekötéseknél, ha a geometria, méretezés engedi, esetleg egyik sem.
A füstgázgyűjtőn érdemes az összegyűlt kondenzátumot gondosan méretezett szifon segítségével eltávolítani, a 45°-os kazánbekötéseket vagy oldalsó alkotó mentén, vagy alsó csatlakozásnál túlnyújtott csővéggel a gyűjtőre csatlakoztatni.

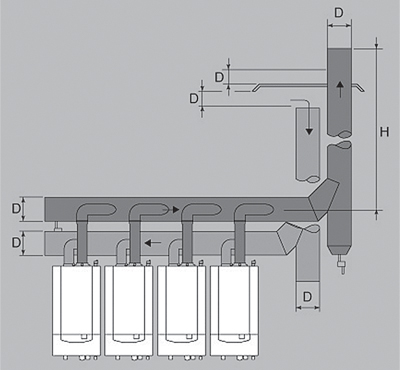

3. ábra: Zárt égésterű („C”) kaszkád égési levegő-füstgáz rendszer
Méretezés minimum egység- és max. összteljesítményre, valamint nyomásfeltételekre: a kazánok egymás üzemeit ne zavarják (visszatorlódás).
A motoros füstgázcsappantyúk használata a legbiztonságosabb, ahol a zárt/nyitott csappantyúállásról kapott engedélyező jel alapján kapcsolhatnak az egyes kazánok.
A füstgázoldalai automatikus (füstgázáramra nyitó) csappantyúk üzemi tapasztalatai nem kielégítők, még a közvetlen előtte elhelyezett kondenzleválasztó ellenére sem, a nedves szennyeződés általi tömörtelen zárás lehetősége miatt. Ezért a füstgáz-elvezető rendszereket gyártók keresik a megoldást a levegőoldali automatikus zárószerkezetek gyártását illetően. Egyes korszerű kazánokba beépítették a levegőoldali automatikus csappantyút vagy motoros zárószelvényt.
Egy érdekes „füstgázhígításos” kaszkádmegoldás Angliában
A geometriai méretek pontos betartásán kívül ügyelni kell a”hígító” ventilátor teljesítménymegválasztására és az egyes kazánbekötések ellenállásainak gondos méretezésére, hogy a kazánok részterhelésen is biztonságos füstgázelvezetést biztosítsanak, nem zavarva a kazánok gáz-levegő arányszabályozását. (Magyarországon a zárt égéstérből adódó előnyök elvesztése miatt ezt a megoldást nem javasoljuk.)

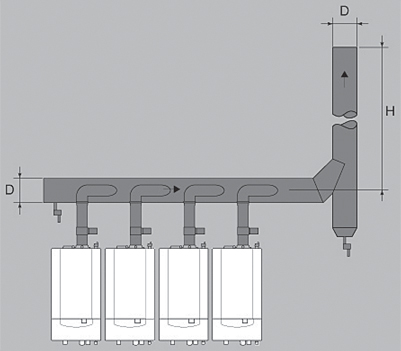

4. ábra: Nyitott égésterű („B”) kaszkád füstgázelvezető rendszer
5. ábra: Zárt égésterű („C”) kaszkád égési levegő-füstgáz rendszer
Mivel a jó minőségű kondenzációs kazánok füstgázhőmérséklete mindössze 5 K-nel lépi túl a mindenkori visszatérő víz hőmérsékletét, a termikus huzattal gyakorlatilag nem számolván az egyes égési levegő-ventilátorok által rendelkezésre álló nyomáskülönbségekkel kell úgy gazdálkodnunk, hogy az a kazánok részterhelésein is kielégítse nemcsak a nyomás-, hanem a hőmérséklet-feltételeket is. Tehát itt különösen nagy figyelemmel kell a kéményméretezést elvégezni, nem nélkülözve a kazángyártói utasításokat.
Gaál Csaba
