Az Év Háza-díj egy 1994-ben alapított, 2001-ben megszűnt, majd 2008-ban újjáélesztett építészeti elismerés, a hazai építészszakma díja. A díj fő célkitűzése az igényesen megtervezett és megépített, illetve magas színvonalon, értéknövelő módon rehabilitált lakóépületek, családi házak, épületegyüttesek megismerése, megismertetése és elismerése. Szaklapunkban tavaly egy kritikus hangvételű cikkben már foglalkoztunk a díjjal. „Passzív épületeket szeretnék építeni” Akkor annak próbáltunk utánajárni, hogy egy ilyen rangos díj esetében mekkora súllyal esnek latba az épületgépészeti szempontok, amelyek ko
Az Év Háza-díj egy 1994-ben alapított, 2001-ben megszűnt, majd 2008-ban újjáélesztett építészeti elismerés, a hazai építészszakma díja. A díj fő célkitűzése az igényesen megtervezett és megépített, illetve magas színvonalon, értéknövelő módon rehabilitált lakóépületek, családi házak, épületegyüttesek megismerése, megismertetése és elismerése.
Szaklapunkban tavaly egy kritikus hangvételű cikkben már foglalkoztunk a díjjal.
 |
| „Passzív épületeket szeretnék építeni” |
Akkor annak próbáltunk utánajárni, hogy egy ilyen rangos díj esetében mekkora súllyal esnek latba az épületgépészeti szempontok, amelyek komplett épületek díjazásánál nem elhanyagolható tényezők. Tavaly csalódottan állapítottuk meg, hogy az épületgépészet, amely egy ház valós értékét meghatározó lényeges szempont, semmilyen szinten nem volt értékelési tényező.
Szerencsére idén már van miről írnunk, hiszen a zsűri dicsérő oklevéllel jutalmazott egy passzív sorházat.
 |
 |
| Egyszerűség, természetesség, tisztaság |
 |

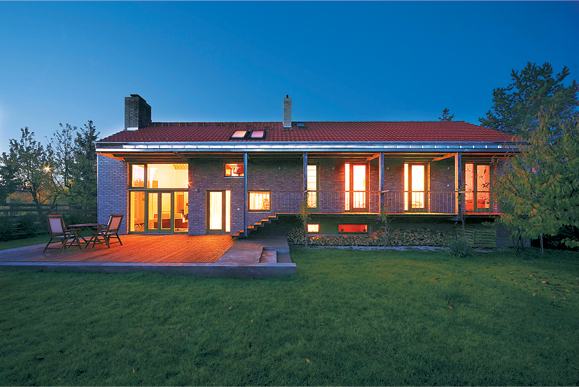

2011-ben a pályázaton az elmúlt években megvalósult családi házak közül 22 mérettetett meg a zsűri előtt. Cél, hogy minden évben olyan építészek válasszák ki az Év Házát, akiket a magyar és az építésztársadalom elismer. Ezen okból kifolyólag a szakmai szervezetek elnökei és az állandó zsűritagok mellé minden évben meghívást kapnak az elő- ző évben Ybl Miklós-díjjal kitüntetett épí-tészek is. 2011-ben mind az öt Ybl-díjas építész támogatta munkájával az Év Háza pályázatot. Mielőtt a Dunakeszin épült négylakásos passzívházat bemutatnánk, ejtsünk néhány szót az „Év Háza” díj nyerteséről is, amely idén a Földes László és Balogh Csaba Nagykovácsiban épült Acéltornácos ház névre keresztelt családi háza lett. A ház bemutatásához az építészeti műleírásban szereplő gondolatokat idézzük: „A ház tervezett kialakítása a megrendelővel történt egyeztetések során kapta a terven szereplő funkcionális elrendezést és formai kialakítást. A hosszúházas alaprajzi kialakítás védettséget, kert felé fordulást, az intimszféra megőrzését szolgálja.
 |
| Szenzáció nélküli eredetiség |

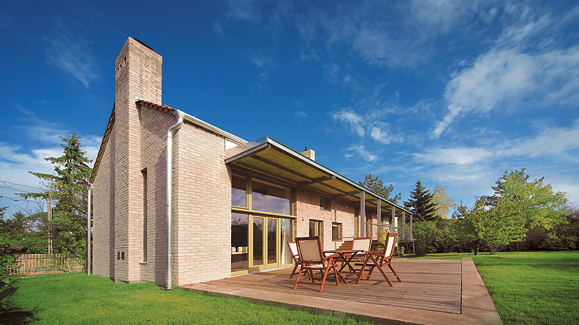

Ebből adódóan északra, az utca felé zárt homlokzatú az épület. A nappali–étkező előtt lévő nyitott terasz az év nagy részében szinte megkétszerezi a közösségi terek alapterületét. A ház természetes klímáját a vastag téglaburkolatos falak, valamint a nappali és a szobák nagy üvegfelületei előtt végigfutó vízszintes, tornácszerű előtető-árnyékoló biztosítja.”

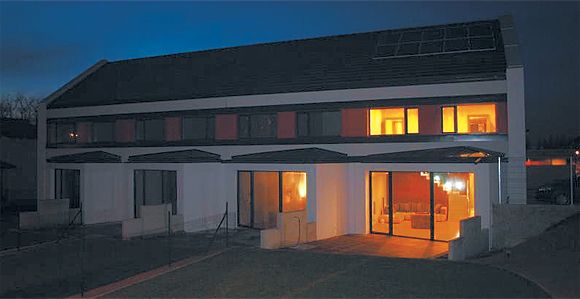

Az Év háza Bíráló Bizottság két különdíjat is kiosztott. A Magyar Építész Kamara különdíjasa a Mórocz Tamás tervezte budakeszi családi ház lett, míg az egyik főtámogató díja Nagy Tamás fótligeti családi házának járt. A mi szempontunkból örömteli, hogy a zsűri az előremutató szemléletet s az energiahatékony megoldásokat támogatva díjazta Sinóros-Szabó Balázs Dunakeszin épült négylakásos passzív sorházát. A ház tervezésének szempontjairól, építészeti és gépészeti megoldásairól a tervező Sinóros-Szabó Balázs okleveles építészmérnök számol be: „2009 nyarának egyik forró nyári napján csengett a telefonom.
 |
| A Év háza pályázaton való részvétel, ahogyan eddig, is a Magyar Építőművészek Szövetsége jóvoltából a Visegrádi Négyek Családi Házai kiállításon szereplés lehetőségét is biztosította. |

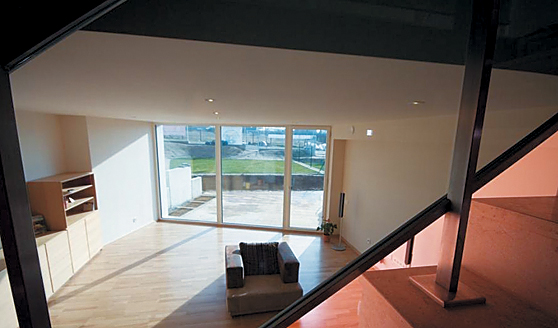

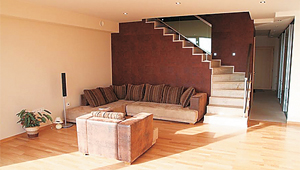

Egy beruházó, kivitelező vállalkozó hívott, aki 18 éve vasbeton szerkezetet épít, most azonban váltani szeretne: – Passzív épületeket szeretnék építeni! – Így kezdődött e projekt… A tervezés során olyan épületet kívántam létrehozni, amely jelentősen túlmutat a ma épülő épületek energiakoncepciójánál. Egy jövőbe mutató, mintaértékű koncepciót vázoltam fel, majd terveztem meg. Ebben maximálisan partner volt az épület beruházója, aki egyben a kivitelező is volt. Az energiatakarékosság fő pillére maga a paszszívház-koncepció volt. Ez már önmagában nagyfokú energiatakarékosságot jelent, de igyekeztem ezt kiegészíteni a ma elérhető egyéb energiatakarékossági lehetőségekkel. A célok elérése érdekében egy olyan házat kellett tervezni, amely tökéletesen illeszkedik a benapozottság szempontjából átlagos adottságokkal rendelkező helyszínre: a telek tájolása mintegy 45 fokban eltér az ideális déli tájolástól. Ennek következménye tetten érhető az épület tömegformálásában is. A földszinten a nappali nagy üvegfelületét déli irányba kifordítva jelentősen tudtam növelni az épület benapozottságát a téli félévben, továbbá a kiugrás szerepet játszik az építménymagassági értékek betartásában is.
Az energiatakarékosság érdekében minimális energiaigényű épületgépészeti rendszerek kerültek beépítésre: hővisszanyerős szellőztető, mini hőszivattyú a fűtésrásegítéshez és a használati melegvíz-előállításhoz, melyet egy spirálszonda-rendszer szolgál ki. Mindez egyetlen készülékbe, rendszerbe integrálva.
 |
Az épület a nyári hűvösséget hatékonyan megtartja, köszönhetően a masszív, jelentős tömegű, nagy vastagságban hőszigetelt vasbeton szerkezetnek, valamint a déli homlokzat nyílászáróin elhelyezetett zsalúzia árnyékoló rendszernek.
Az átgondolt építészeti megoldások ugyanis feleslegessé teszik a klímaberendezések használatát. Gondolva éghajlatunk várható felmelegedésére, felhasználtuk a fűtésrendszer mennyezetfűtését, és minimális többletberuházással felülethűtésként is használható rendszert építettünk ki.E rendszer nyáron passzív hűtést tud biztosítani az épületben, minimális energiaköltségből. A tervezés során az energiatakarékosságon túlmenően fontos volt az újrahasznosított építőanyagok használata is. Olyan új, minősített anyagokat terveztem be, amelyek előállítása során csak nagyon kevés szén-dioxid keletkezik. Tökéletesen illeszkedik a környezettudatos koncepcióhoz az újságpapír újrahasznosításával előállított cellulóz hőszigetelés, melyet az épület homlokzatának és zárófödémjének hőszigetelésére egyaránt használtam.
Szintén újrahasznosított hőszigetelést építettünk be az épület alá, melynek egyben teherhordó szerepe is van; ez a habüveg-granulátum, mely üveg újrafelhasználásával készül.
 |
| A kiállítás 10 magyar résztvevője az Év Háza és az ahhoz kapcsolódó V4 pályázatból került megválasztásra. Idén is az Építészet Világnapján nyílt meg a nemzetközi hírű kiállítás, amely több külföldi országba ellátogat, népszerűsítve a kortárs magyar építészetet. |
 |
A minimális energiafelhasználás érdekében átgondoltuk az épület gépészeti fogyasztóin túl a lakók által a mindennapokban használt készülékek (háztartási energia) fogyasztását is. Így épült ki egy olyan második dugalj-, illetve világításrendszer, melyet az épület elhagyásakor egy mozdulattal áramtalanítani lehet, így a standby üzemmódú készülékeket, bekapcsolva maradt fogyasztókat, lámpákat, illetve az egyéb szükségtelen fogyasztókat áramtalaníthatjuk, ezzel további energia-megtakarítást érünk el.

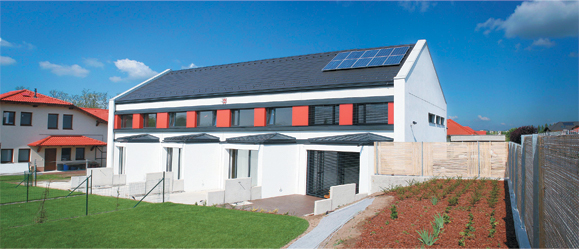

Megterveztem, majd létrehoztunk egy minőségellenőrzött passzívházat, mely nem csak passzív, hanem egyben aktív ház is. A tetőn elhelyezett fotovoltaikus panelek várható éves energiatermelését az épület tervezett éves fűtési, szellőzési és használati melegvíz-előállítási energiaigényére méreteztük. Így az épület közel nulla energiájú lett, a lakóknak csak az energiatakarékos háztartási gépek és a LED-es világítás energiafogyasztását kell fizetniük. A fotovoltaikus rendszert évi 2650 kWh-ra méreteztük. A tervezők, mérnökök, mesterek csapatának összefogásával megvalósult aktív–passzív ház egy valódi modellotthon lehet a jövő számára. Az épület megkapta a darmstadti Passzívház Intézet „minőségellenőrzött paszszívház” tanúsítványát. Az ingatlan vízellátásának megfelelő minőségéről egy vízszűrő és egy vízlágyító berendezés gondoskodik, melyek a gépészeti helyiségben a lakás fűtését, hűtését, használati melegvíz-ellátását és komfortszellőzését biztosító kompakt berendezés mellett kaptak helyet. A kompakt készülék egyik főrészét egy magas hatásfokú keresztáramú hőcserélővel (hővisszanyerővel) rendelkező szellőztető rendszer alkotja.
 |
| az épület paraméterei Az építmény földszint- és tetőtér-beépítéses. Az elvégzett épületenergetikai számítás alapján (Bausoft WinWatt, MSZ EN 04-140-2) a két szélső lakás (A és D lakás) hővesztesége QA, D= 1,73 kW, míg a két belső lakás (B és C lakás) hővesztesége QB, C=1,48 kW. A díjazott passzív sorház épületgépészeti tervezési és kivitelezési munkáit a Légkomfort Kft. végezte. |
Ezzel a helyiségekből elszívott levegő hőjét hasznosítják, a friss levegővel való keveredést elkerülve. Az elszívás azokon a helyeken történik, ahol pára vagy kellemetlen szagok keletkezhetnek (konyha, WC, fürdő). A befúvás a lakóterekbe történik (háló, nappali, szobák). Az egyes helyiségek között nincsenek kialakítva légtömören záródó ajtók, így megoldott az épület átszellőztetése. A szellőztető berendezésnél, megakadályozva a gépzaj továbbterjedését, hangcsillapítókat építettek a légtechnikai rendszerbe. A befúvásoknál és az elszívásoknál is alkalmaztak hangcsillapítókat a helyiségek közötti áthallások kiküszöbölésének érdekében. A lakás szellőztetése 3 fokozatban érhető el: a normál, egy csökkentett és egy fokozott üzemmódot lehet beállítani.
 |
A kompakt készülék másik főrészét egy hőszivattyú alkotja, mely az alacsony hőmérsékletű fűtést, a használati melegvíz-igényt, illetve a légtechnikai rendszer fagymentesítését hivatott kiszolgálni. A hőszivattyú a talaj hőenergiáját hasznosítja 6 db spirál talajszondán keresztül. Az átgondolt építészeti megoldások nem teszik szükségessé a klímaberendezések alkalmazását, lehetőséget biztosítottak a fűtési rendszer mennyezetfűtésének és a spirálszondák felhasználásával egy passzív hűtési rendszer üzemeltetéséhez, gondolva az eltérő felhasználási igényekre. Fűtési-hű-tési hőleadók, mennyezeti körök, a vizes helyiségekben padlófűtési körök lettek kialakítva. Az egyes felületek szabályozását az osztó-gyűjtőkön elhelyezett motoros szelepek végzik. A melegvíz-hálózat mérete és a vizesblokkok elhelyezkedése nem tette szükségessé a cirkulációs rendszer betervezését. A használati meleg víz készítésekor a hőszivattyú emelt előremenő hőmérséklettel előnykapcsolásban fűti közvetetten a különálló 300 literes melegvíztárolót. A használati melegvíztárolóban elhelyezésre került egy elektromos fűtőszál, ami a tartály 60 °C-ra való felfűtésével biztosítja hetente 3 alkalommal a legionellabaktérium-mentesítést. Az épületgépészet tükrözi mindazon megoldásokat, melyeket klasszikusan paszszívház-gépészeti komponenseknek nevezhetünk, és jövőbe mutató példáknak tekinthetünk.
Fülöp Miklós
