Energiafogyasztásunk csökkentése elkerülhetetlen feladatunk, túlélésünk záloga. Legjelentősebb energiafogyasztóink az épületeink, amelyek energia-megtakarításában – különösen Magyarországon – hatalmas potenciál van. Épületeink energiafogyasztása jelentősen csökkenthető energiatakarékos berendezések használatával, hőszigeteléssel, jobb nyílászárók vagy megújuló energiarendszerek alkalmazásával.
Energiafogyasztásunk csökkentése elkerülhetetlen feladatunk,
túlélésünk záloga. Legjelentősebb energiafogyasztóink az épületeink, amelyek energia-megtakarításában – különösen Magyarországon – hatalmas potenciál van. Épületeink energiafogyasztása jelentősen csökkenthető energiatakarékos berendezések használatával, hőszigeteléssel, jobb nyílászárók vagy megújuló energiarendszerek alkalmazásával.
Használati melegvíz- (HMV) fogyasztásunk energiahatékony
előállítására azonban mindezidáig nem született megoldás (kivéve a napkollektoros rendszerek alkalmazását), annak ellenére, hogy HMV-felhasználásunk évről évre nő. A használati meleg víz energiaigényének csökkentésében a leghatékonyabb út a szennyvíz hőjének visszanyerése. Ilyen módon akár 50% feletti megtakarítás is elérhető, amely szolár rendszerrel tovább javítható. A zuhanyzás során keletkező hő legnagyobb része egyszerűen eltűnik a szennyvízcsatornában. Egy új megoldás, berendezés előmelegíti a bejövő hideg vizet a zuhany vagy a bojler számára.

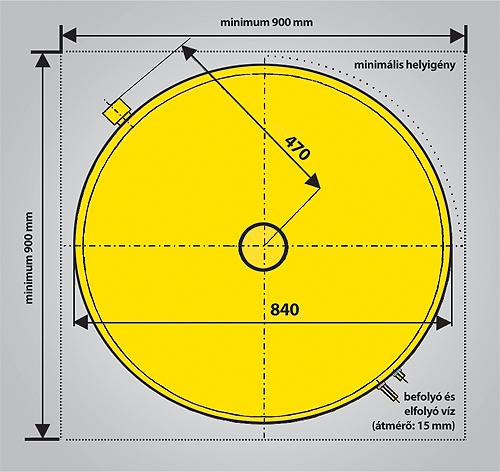

1. ábra: A hővisszanyerő egy speciális zuhanytálca alá építhető be, amely normál magasságú marad.
A hővisszanyerő zuhanytálca az elmúlt években, Nyugat-Európában számtalan épületbe beépítésre került. A hővisszanyerő zuhanytálca a célból lett kifejlesztve, hogy segítségével csökkentsük háztartásunk használati meleg víz előállítására fordított energiaigényét. A hőcserélő alkalmazásával a meleg szennyvíz a zuhanyból a hőcserélőbe kerül, ahol átadja hőjének egy részét a bejövő hidegvízágnak, amely eljut a bojlerhez és a zuhanyhoz.

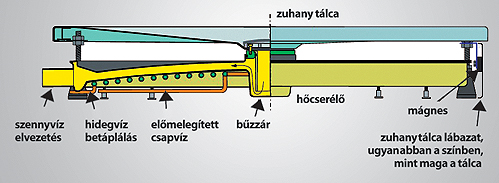

2. ábra: A hővisszanyerő zuhanytálca kialakítása egyszerű, működése nem igényel szivattyút vagy egyéb elektromos kontrollberendezést. A hőcserélőben kevesebb, mint egy liter víz található.

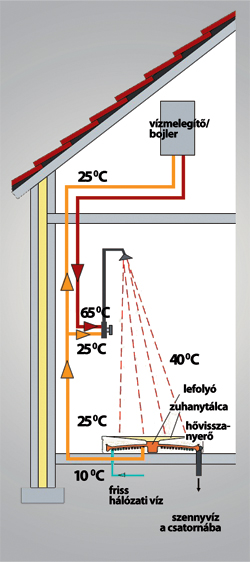

3. ábra: A berendezés vízhálózatra kötése esetén két lehetőségünk van: kombinált betáplálási mód és az egyszerű betáplálási mód.
A berendezés egy speciális zuhanytálca alá építhető be, amely normál magasságú marad. A hővisszanyerő zuhanytálca alkalmazásával akár 50%-kal csökkenhet a vízmelegítésre fordított energiaszükséglet, illetve amennyiben hőtárolós bojlert csatlakoztatunk hozzá, akkor a felére csökkenhet a használati melegvízigény. A berendezés vízhálózatra kötése esetén két lehetőségünk van:
- Kombinált betáplálási mód: ez esetben az előmelegített vizet a zuhanyzó hidegvíz-csonkjához és a kazán hidegvíz-betáplálásához egyaránt csatlakoztatjuk.
- Egyszerű betáplálási mód: az előmelegített vizet csak a zuhanyzó hidegvíz-csonkjához csatlakoztatjuk.
A B. opció az A-hoz képest 15%-kal kisebb energia-megtakarítást biztosít.
A szennyvíz egy homorú réztesten a központtól a külseje felé áramlik. A homorú test alatt 20 méter rézcső található, amely a testhez rögzítve van. A friss víz végigfolyik ezen a csövön, s ezáltal előmelegítésre kerül. A szennyvizet és a friss vizet dupla fal választja el egymástól. A hőcserélő közepén bűzzár található, megakadályozandó a csatornából feljövő szagok bejutását a fürdőszobába. A hővisszanyerő zuhanytálca kialakítása egyszerű, működése nem igényel szivattyút vagy egyéb elektromos kontrollberendezést. A hőcserélőben kevesebb, mint egy liter víz található. Ez azt jelenti, hogy a hőcserélő szinte azonnal működésbe lép, amint valaki elkezd zuhanyozni. A hőcserélőn átfolyó maximális vízmenynyiség 12 liter/perc, a helyi víznyomás függvényében.
Zelenák Adrián
okl. környezetmérnök
