Geotermikus rendszerek földszonda-csöveinek alapanyagai

2012/6. lapszám | Tóth Zsolt |  3917 |

Figylem! Ez a cikk 14 éve frissült utoljára. A benne szereplő információk mára aktualitásukat veszíthették, valamint a tartalom helyenként hiányos lehet (képek, táblázatok stb.).

Amíg nem következik be a nem várt probléma egy-egy kutas földszonda telepítésénél, nem is fordítunk elég figyelmet a beépített szondacsövek minőségére és alapanyagának tulajdonságaira. Pedig ennek a vásárlás előtt különös figyelmet kell szentelnünk; gondoljunk csak bele, hány évig várjuk el attól az egyszerű műanyagcsőtől, hogy kiszolgálja elvárásainkat, kényelmünket. Ha azonban egy kicsit átszámoljuk, hogyha bekövetkezik az a bizonyos probléma a telepítés során, vagy rosszabb esetben a munkálatok végeztével, mennyibe is fog az nekünk kerülni, akkor akárhogy is számolunk, a végösszeg igencsak több százezer forint lesz, és a kellemetlenségekről még nem is beszéltünk.

Pedig ennek a vásárlás előtt különös figyelmet kell szentelnünk; gondoljunk csak bele, hány évig várjuk el attól az egyszerű műanyagcsőtől, hogy kiszolgálja elvárásainkat, kényelmünket. Ha azonban egy kicsit átszámoljuk, hogyha bekövetkezik az a bizonyos probléma a telepítés során, vagy rosszabb esetben a munkálatok végeztével, mennyibe is fog az nekünk kerülni, akkor akárhogy is számolunk, a végösszeg igencsak több százezer forint lesz, és a kellemetlenségekről még nem is beszéltünk.

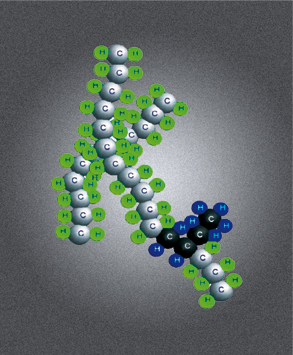

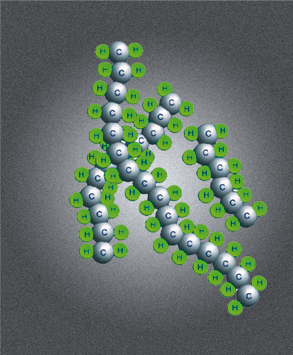

1a PE 80	1b PE 100

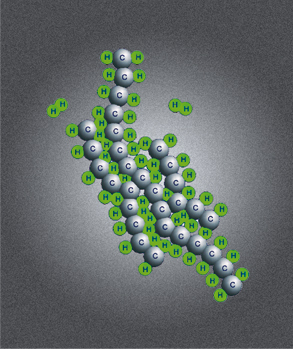

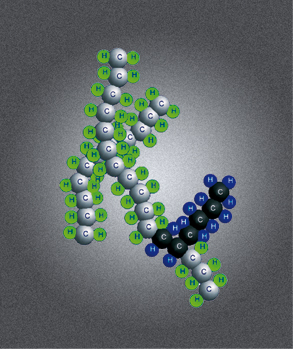

1c PE-X	1d PE-100-RC

2. ábra Belső nyomáshatár számítása a bemetszés- és pontmérésen keresztül.

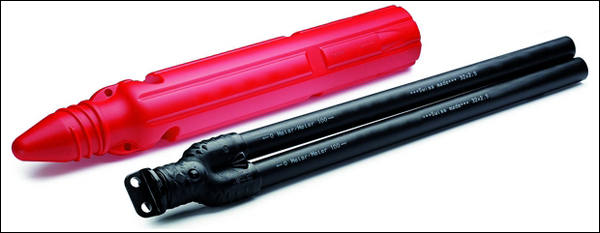

4. ábra PE 100-RC földszonda



■ Mire kell figyelmet fordítanunk egy földszonda vásárlása előtt?
• A csővezeték alapanyagára (a hosszú élettartam és biztonság érdekében).

■ Kizárólag nyomáspróbázott csővezetéket vásároljunk (a nadrágelem és a csővezeték biztonságos kötése érdekében).
■ Távtartó elemek biztosítása a szondacsőhöz (a telepítés során a megfelelő központosítás és egyenlő távolságtartás érdekében).
■ Megfelelő súlykiválasztás a szondacső méreteihez (a könnyű és problémamentes telepítés érdekében, legyen az súlykonténer vagy hagyományos öntöttvas súly).
■ Garancia.

3. ábra feszültségi repedés-ellenállás teszt Telepítésnél a horony és a bemetszés növeli a feszültségi repedés rizikóját. A PE 100-RC csövek kiemelkedők a ha-gyományos anyagokkal szemben, mivel sokkal nagyobb az ellenállásuk a repedések ellen. A feszültségi repedések érzékenysége az „FNCT ISO 16770” szerint van definiálva. (Nyilvánosan elérhető specifikáció a német intézet szabványosítása szerint.) PAS 1075 szerint tervezésben a csövek tesztelésekor 3300 óránál nagyobb értéket kell elérni. A PE 100-RC geotermikus cső egyértelműen meghaladja ezt.

5. ábra eredmények/tesztek a PE 100-RC-re (pontnyomás terhelés-ellenállás teszt). Az új generációs PE 100-RC magasabb értéken ellenállóbb. A pontszerű terhelés-ellenállás PAS 1075 tervezés alapján ellenőrzött, ami szerint 8760 óránál nagyobb érték érhető el. Ez az érték 4-szer nagyobb a PE 100-énál! Pontnyomás terhelés: Dr. Hessel

Nézzük meg, milyen alapanyagokból készülhetnek szondacsövek (1. ábra). A képek közt található az új generációs PE 100-RC anyag képe, ami az eredeti PE 100 továbbfejlesztett változata.

A PE 100-RC igazi előnye a még jobbá vált szakítószilárdság, illetve az anyag még hatékonyabb nyomásállósága, mindez úgy, hogy közben ez az anyag is ugyanúgy hegeszthető, illetve ugyanolyan jó hővezető. A PE 100-RC anyag ezen tulajdonságok által még inkább alkalmas geotermikus rendszerek kiszolgálására. Habár az eddig használt PE 100-as anyag sem okozott semmilyen csalódást, az új fejlesztés még inkább biztosítékot jelent a kivételes minőségre és bonyolult talajszerkezetbe való beépítésre.

---
