Strang- szabályozók előnyei
2014/10. lapszám | VGF&HKL online | 6606 |
Figylem! Ez a cikk 12 éve frissült utoljára. A benne szereplő információk mára aktualitásukat veszíthették, valamint a tartalom helyenként hiányos lehet (képek, táblázatok stb.).
Napjainkban a fűtési rendszereknek már elengedhetetlen elemei a különböző szabályozó szerelvények. A piacon rengeteg típus megtalálható ezen szerelvényekből, melyek közül válogathatunk az éppen aktuális feladatunk megoldásához. Jelen írásomban a strangsza- bályozók egy speciális csoportjának előnyeit szeretném bemutatni, a „Venturi-elven” működő szabályozó szelepekéit.
A Venturi-elven működő strang- szabályozók előnyei

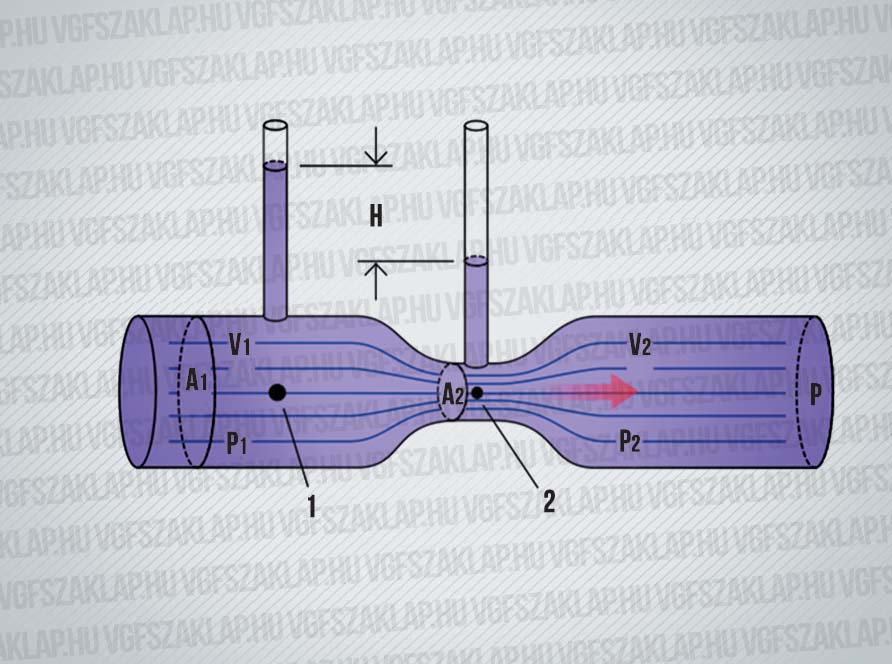

Először is tisztázzuk, hogy mit is jelent a Venturi-elven kialakított szelep. A strang-szabályozó szelep belsejében egy Venturi-fúvóka kerül kialakításra. A Venturi-cső csővezetékbe épített szűkítőelem egy fokozatosan csökkenő keresztmetszetű, kúpos konfúzorból, egy rövid, állandó keresztmetszetű csődarabból, majd utána egy fokozatosan növekvő keresztmetszetű diffúzorból áll. A Venturi-cső középső részén, a torokban a közeg statikus nyomása kisebb, mint a két végén. Ezt a jelenséget használjuk fel az áramló közeg térfogatának méréséhez.
 |
 |
 |

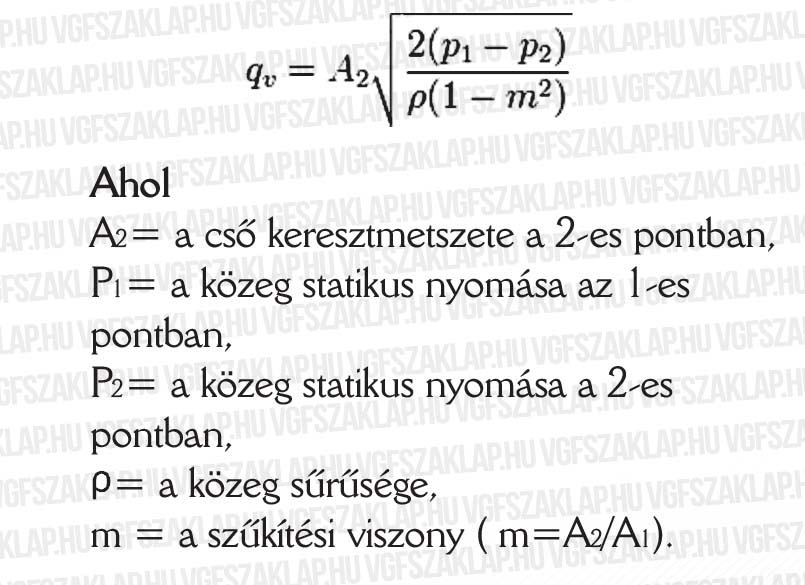

A szelepen átáramló közeg térfogatáramát a következő képlettel tudjuk számolni:

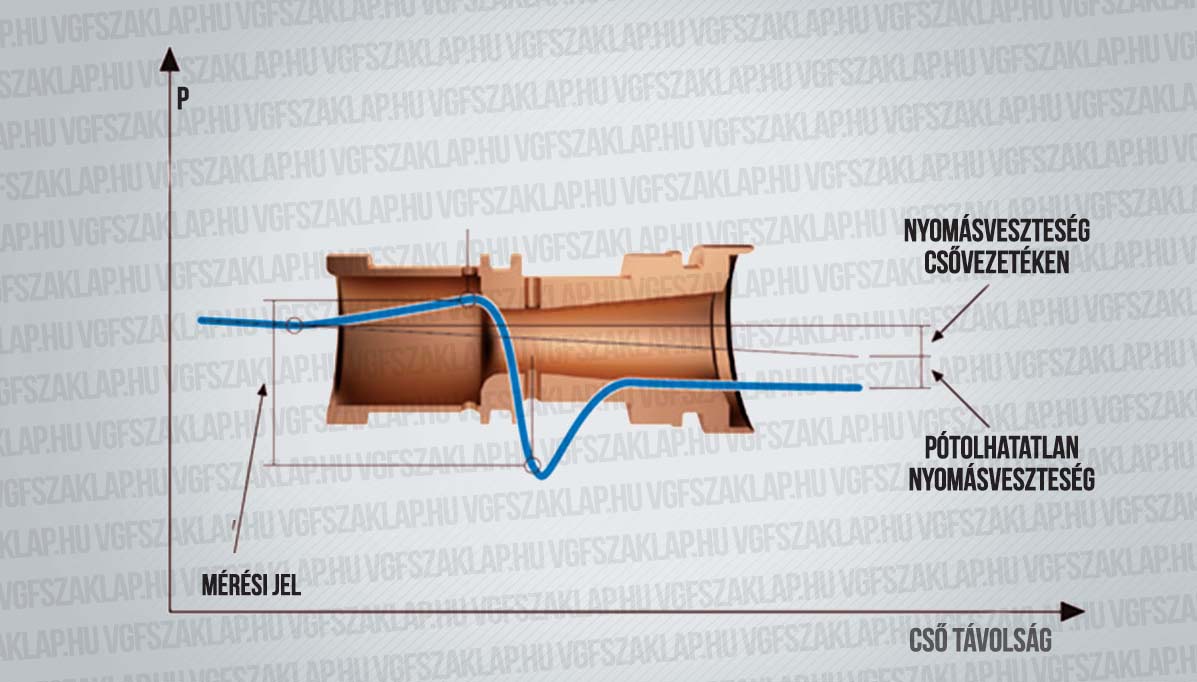

A trombita alakú Venturi-fúvókának köszönhetően a fúvóka előtt és a fúvókába történő belépés helyénél mért nyomáskülönbség nagy, ami egy nagy mérési jelet biztosít a számunkra, aminek segítéségével pontosabb mérési eredményeket kapunk. A fúvóka vége felé közelítve, ahol a fúvóka már kitágul, a nyomás egy jelentős részét visszanyerjük.

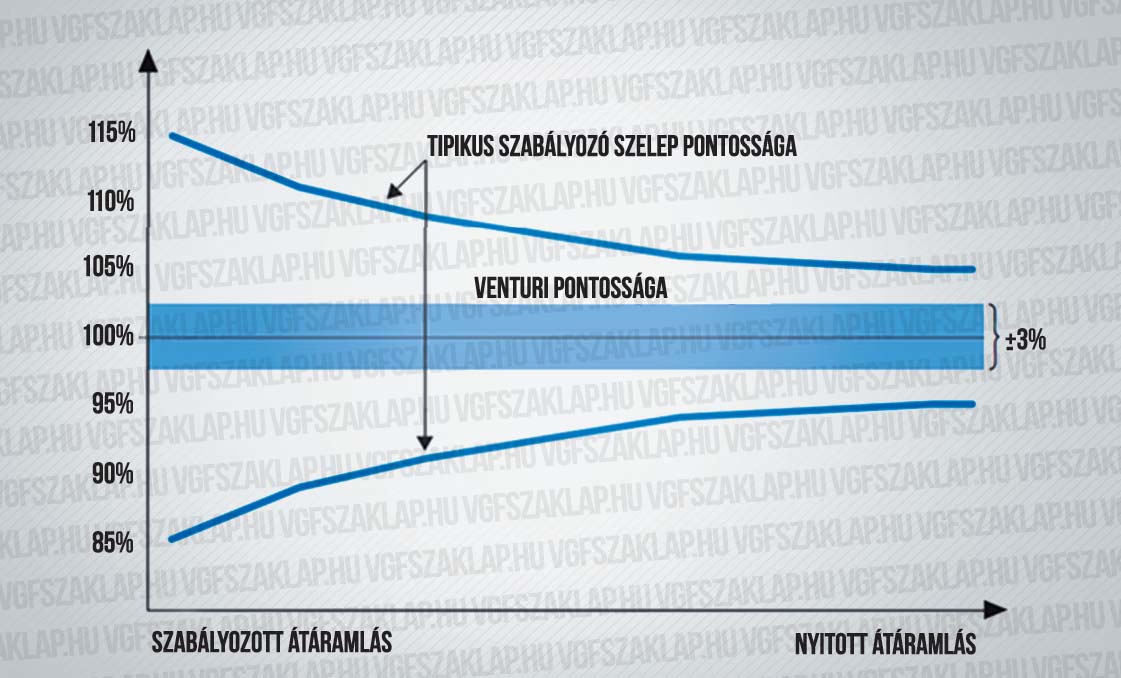

A nagy mérési jelnek köszönhetően ezen szelepek pontossága kimagaslóan nagy. Míg a tipikus szabályozó szelepek pontossági eltérése a szelep állásától függően akár ±15% is lehet, a Venturi-fúvókával kialakított szelepek bármilyen szelepállás mellett ±3%-os pontossággal működnek. A szelepek egy másik nagy előnye, hogy a beépítési hely szempontjából nagyon rugalmasak. A szelepek, kialakításuknak köszönhetően, nem érzékenyek a beépítés körülményeire. A szelep 360°-ban elforgatható, valamint közvetlenül csőívek elé és után beépíthető. Ezen tulajdonságai nagy segítséget jelenthetnek főleg hőközpontok kialakításánál, ahol sokszor a szabályozó szelepek előtt és után szükséges egyenes csőszakasz kialakítása nehézkes a helyhiány miatt, főleg nagyobb átmérőjű szelepeknél. Ilyen helyeken a Venturi-elven műkö-dő szelepek megkönnyíthetik a szerelők munkáját.
