Napjainkban egyre nagyobb hangsúlyt kap az energiatakarékosság. Nekünk, épületgépészeknek is nagyon fontos, hogy olyan rendszereket tervezzünk, kivitelezzünk, amelyek megfelelnek az EU által szabályozott energetikai szabványoknak, és a felhasználói igényeket maximálisan kielégítik. Az egyik ilyen hatékony megoldás a kondenzációs kazánok alkalmazása – hamarosan Magyarországon is csak kondenzációs kazánokat lehet alkalmazni új telepítéseknél (lásd „ErP: forradalmi változások a kazánpiacon” cikkünket).

Hatékony mágneses iszapleválasztás az épületgépészetben

EU-szabályozás

Az EU által meghatározott energiahatékonysági index (EEI) határértéke tömszelence nélküli szivattyúk esetében a következő:

• 2013 elejétől kezdődően ezt a határértéket 0,27-ben határozták meg olyan szivattyúk esetében, amelyek a hőforráson kívülre vannak felszerelve.
• 2015 augusztusában a határértéket tovább csökkentik 0,23-ra; ez a szám az integrált szivattyúkra és az újonnan beszerelt hőtermelőkre is vonatkozni fog.
• 2020-tól ezek a követelmények a meglévő hőtermelők integrált szivattyúinak cseréje esetében is érvényesek lesznek.

Fontos környezeti előnyök

A környezetbarát tervezésre vonatkozó európai irányelv (energiafelhasználó termékek) célja, hogy 2020-ra legalább 23 terawattórával csökkentse az évenkénti, európai energiafelhasználást. Ez hozzávetőlegesen megegyezik 6,5 millió háztartás évi energiafelhasználásával! A környezet számára kézzelfogható előnyt jelent, hogy ez óriási mértékben, évi 11 millió tonnával csökkenti a CO2-kibo-csátást Európában. A cégek komoly befektetéseket tesznek az innováció területén, hogy hozzájáruljanak ezekhez a célokhoz. Az energiahatékonyság javítása az egész fűtő- hűtő berendezésre vonatkozik, így nemcsak a kazánok és szivattyúk, mint fő elemek energiahatékonyságát kell javítani, hanem a rendszer más elemeinek, így az iszapleválasztóknak is hozzá kell járulniuk ehhez.

Az iszapleválasztás szükségessége és folyamata

A fűtési, hűtési és napkollektoros rendszerekben a hőhordozó közeg víz vagy víz-glikol keverék. A víz nem desztillált víz, hanem családi házaknál hálózati (ivó-), nagyobb rendszereknél kezelt (ioncserélt) víz.A hőszállításhoz a homogén víz lenne az ideális, de ezt csak kiegészítő berendezésekkel lehet biztosítani, mert a víz tartalmazhat oldott levegőt és különböző szenynyeződéseket, amit összefoglaló néven a szakma iszapnak nevez. Most az iszap eltávolítási módjait ismertetjük. Ezt el kell távolítani a hőhordozóból, mert

• a csővezetékben rontja a hőszállítás hatásfokát,
• iránytöréseknél lerakódhat, ami keresztmetszet-csökkenést, így ellenállás-növekedést okoz,
• a berendezésekben (kazán, szivattyú, hőcserélő) lerakódhat, ami a hőátadást rontja,
• a szivattyúban lerakódva lecsökkenti az élettartamot.

A hőhordozóban lévő iszap részben a töltővízzel kerül be a rendszerbe, részben a kivitelezés során juthat be. Üzemeltetés során a berendezések belső felületéről gyártási olaj, kisméretű fémrészecskék kerülhetnek a hőhordozó közegbe. A szennyeződések egy része mágnesezhető, más része nem, nagyságuk változó, egészen néhány mikron méretűek is lehetnek. Ezek a legveszélyesebbek, főleg a szivattyúk számára, mert a bennük létrejövő elektromos és mágneses erőtér miatt a szivatytyú házában lerakódnak. A vízben lévő iszapot el kell távolítani a megfelelő működés biztosítása érdekében. A korszerű mágneses iszapleválasztók teljesítik ezt a feladatot.

A leválasztás menete

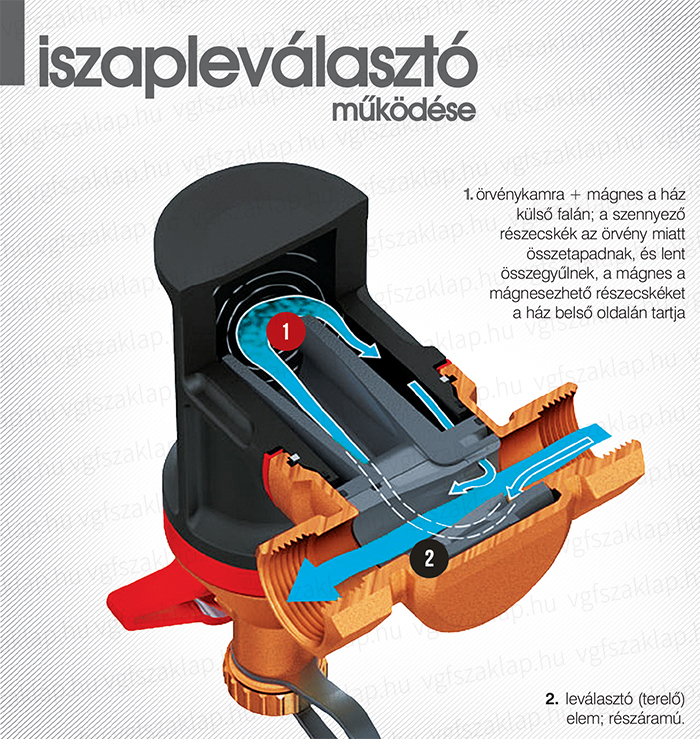

A leválasztó háza kompozitból készül, ezzel a mágneses teret nem zavarja, a csatlakozás elforgatható rézöntvény, emiatt bármilyen helyzetű csővezetékbe beépíthető. A leválasztó házában a sebesség lecsökken, a kialakítás miatt többszörös örvények jönnek létre. A koaleszcencia-hatás miatt a részecskék összetapadnak, és az alsó iszapkamrában gyűlnek össze, ahonnan eltávolíthatók. A vastartalmú részeket a ház külső oldalán lévő mágnesek tartják meg. A mágnes egyszerű eltávolításával ezek a szenynyeződések is kiválaszthatók a rendszerből.

A most ismertetett, modern iszapleválasztó részáramú, amit a réz alsó részbe épített terelőelem biztosít. A hőhordozó közeg egy része beáramlik a házba, ahol megtörténik a leválasztás, és a tisztított hőhordozó közeg visszaáramlik a csatlakozón keresztül a csővezetékbe. A nem mágnesezhető részecskék a ház alsó részén (iszapkamrában) gyűlnek össze, a mágnesezhető részecskéket a kompozit ház külső oldalán a beömléssel szemben elhelyezett 4 db neodímium szupermágnes megtartja a ház belső falán. A mágnesek erősségére jellemző, hogy 3 kg tömegű vas felemelhető velük. A részáram miatt a berendezés hidraulikai ellenállása elhanyagolhatón kicsi. Ha az üzemeltető nem ellenőrzi és tisztítja ki az iszapkamrát, a berendezés ellenállása akkor sem nő meg, csak a leválasztás hatásfoka csökken.

Karbantartás

Az iszapleválasztót rendszeresen ellenőrizni és tisztítani kell. A tisztításhoz először a ház külső falán elhelyezett mágneseket kell eltávolítani, majd az iszapkamra ürítő csapját kinyitva az összegyűlt szennyeződés üzem közben eltávolítható. Az ürítőcsap zárása után a mágneseket vissza kell helyezni a ház külső oldalára. Az iszapleválasztó a rendszeres ürítésen kívül karbantartást nem igényel.

Sokkal alacsonyabb ellenállás

A hagyományos levegő- és iszapleválasztók egyfajta akadályt képeznek a rendszerekben. Az örvénykamrás, mágneses, részáramú sorozat 60%-kal hatékonyabb a hagyományos termékekhez képest. Az ellenállás szinte nullára csökkent, ami tekintélyes energia-megtakarítást biztosít. Az alábbi, egyszerű példa mindent megmagyaráz. Egy 120 wattos keringtető szivattyúval és egy hagyományos, 2"-os (2 kPa ellenállású) iszapleválasztóval felszerelt rendszer esetében a teljes ellenállás 1 m/s áramlási sebesség mellett 15 kPa. Ha az iszapleválasztót 2"-os mágneses részáramú berendezésre cserélik a rendszerben, az ellenállás 13,8 kPa-ra csökken. Mivel az ellenállás ebben a leválasztóban 1,2 kPa-lal kisebb 1 m/s áramlási sebesség mellett, ez legalább nyolc százalékkal csökkenti a teljes energiafelhasználást.

Teljesítmény

A leghatékonyabb levegő- és iszapleválasztók biztosítják a fűtési rendszerek hatékonyságát. Ezen leválasztók nem egyszerűen jobban teljesítenek nyolc százalékkal a hagyományos levegő- és iszapleválasztóknál, hanem fontos jellemzőjük még a rendkívül alacsony áramlási ellenállás is. Ennek köszönhetően jelentősen hozzájárulnak az otthonok és más épületek fűtéséhez felhasznált energia mennyiségének csökkentéséhez.

Összefoglalás

A fűtő- és hűtőrendszerekbe mindenképpen be kell szerelni iszapleválasztót a rendszer gazdaságosabb működése és a fő berendezések (kazán, hőcserélő, szivattyú) élettartamának optimális szinten tarthatósága miatt. A mágneses iszapleválasztók a hagyományoshoz képest még jobban védik a fűtő- és hűtőrendszerek főberendezéseit. Az iszapleválasztó bekerülési költsége töredéke a főberendezések bekerülési költségének.

---
