Cikkünkben az ötrétegű rendszerek csőkötéseinek kivitelezési kritériumait ismertetjük.
Az első és az egyik legfontosabb feladat a minőségi ötrétegű csőkapcsolat létrehozásánál a csövek megfelelő előkészítése. Fontos, hogy a csővágást éles és a cső méretének megfelelő csővágóval végezzük.

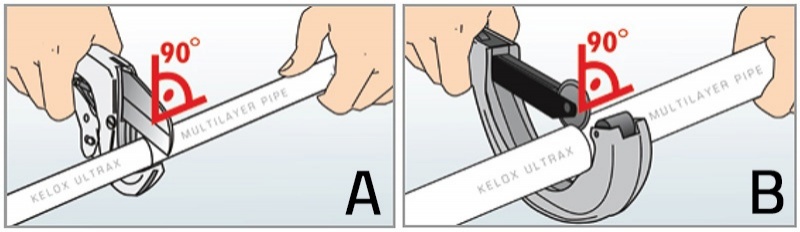

1. kép: Csővágás a cső átmérőjének megfelelő éles szerszámmal.
A tökéletes, merőleges vágás a laboratóriumban biztos sikerül, de félhomályban egy létrán állva, egy nehezen hozzáférhető helyen nem olyan egyszerű. A vágás során, akármilyen éles a szerszámunk, a cső kör keresztmetszete gyakran ovális lesz. A ferde vágás, az ovális keresztmetszet, és az éles csőperem együttesen a tömítettséget garantáló O gyűrűk épségét veszélyeztetik, akármennyire is süllyesztették be ezeket a fittingbe.
Mindenképpen elengedhetetlen ezért az ötrétegű préskötéses rendszereknél a jó minőségű kalibráló alkalmazása, ami merőlegessé korrigálja a vágásunkat, újra kör keresztmetszetet biztosít a csőnek, és leveszi az éles csőperemet.

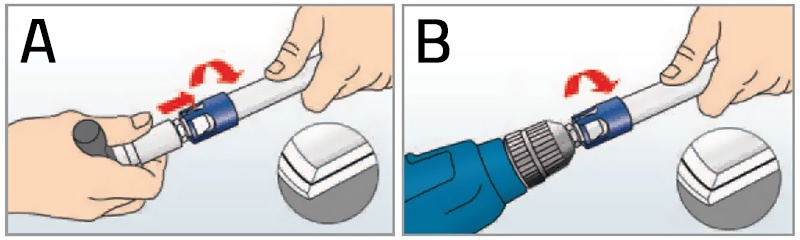

2. kép: Kalibrálás, sorjátlanítás: merőleges csővég, kör keresztmetszet, a csőperem élének letörése.
Fontos, hogy a kalibrálóról és a csőről is távolítsuk el a hántolt anyagmaradékot, mert ennek kötésbe kerülése komoly tömítetlenséghez vezethet. A kalibrált csöveket a fittingbe addig toljuk be, hogy az ellenőrző nyíláson megjelenjen a cső.
A ferde csővágás esetén ez gyakran megvalósíthatatlan, hiszen a csővég egyik része már felütközött, a másik oldalon viszont még nem látni az ellenőrző nyíláson a cső megfelelő betolását.

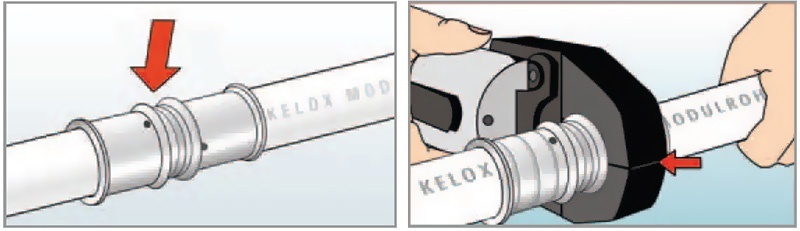

3. kép: A csövet betolni az ellenőrzőnyílásig. 4. kép: Kizárólag bevizsgált préserejű géppel, a megfelelő méretű és profilú (U profilú) fejjel szabad dolgozni.
