Cégünk termékválasztékában már több, mint 12 éve megtalálható a GBP-10-es gipszkartonos- és a CDP-400-as lemezes fűtő-hűtő panel. Mindkét rendszer több éves fejlesztő munka eredménye.
A gipszkartonos rendszer alapja egy 1200×2000 mm méretű hagyományos vagy impregnált gipszkarton lap, amelybe hornyot marunk a cső 75 mm osztású nyomvonalának megfelelően. A horonyba egy jó hővezető ágyazatba kerül a 10x1,3 mm-es pert evoh pert cső, így biztosított a közvetlen hőátadás a gipszkarton felé. A karton mart oldalát egy üvegszövettel erősített glettréteggel fedjük le. A panel elérhető még 600×2000, 1200×1000 és 600×1000 mm méretekben. Szereléstechnikája gyakorlatilag megegyezik a gipszkartonnal.

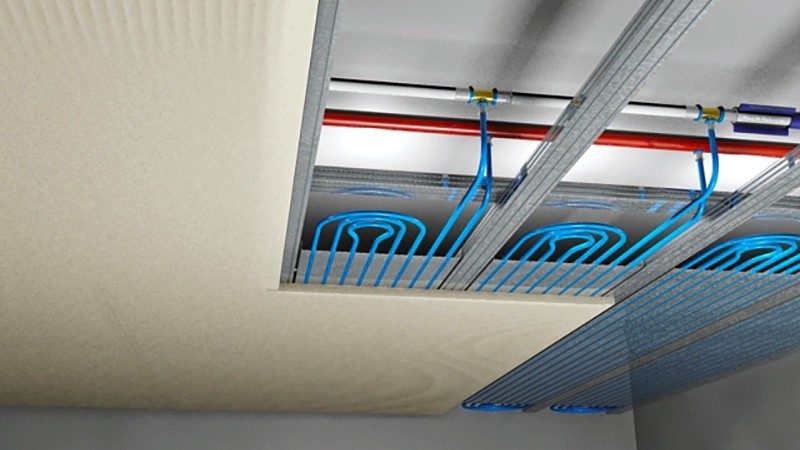

Gipszkartonos rendszer
A CDP-400-as rendszer is a fent említett csövet tartalmazza, egy Omega-profilú hornyokkal kialakított horganyzott acéllemezbe integrált csőregiszter formájában. A csőosztás 40 mm, a panel szélessége pedig 366 mm, ami a gipszkarton rögzítéstechnikában megszokott 400 mm-es cd-profil osztásnak felel meg. Mindkét rendszer szerelésénél szigetelt 20 mm-es Radopress csövekből présidomokkal, Tichellmann-kapcsolással kialakított körökkel csatlakozunk a beépített szelepekkel, térfogatárammérőkkel ellátott Radopress osztó-gyűjtőkre.

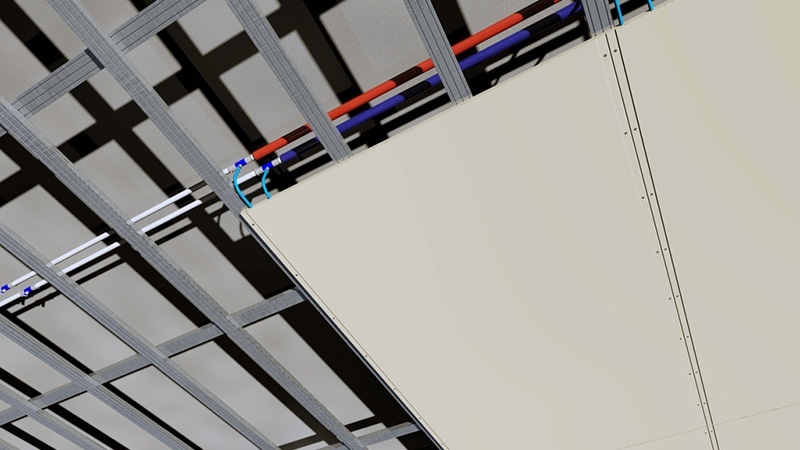

CDP-400-as rendszer
Tanácsadó mérnökként napi szinten kapunk olyan kérdéseket ezekkel a rendszereinkkel kapcsolatosan, amire sokakban nem feltétlenül a helyes válasz fogalmazódik meg. A végfelhasználóktól érkező „melyik a jobb” kérdésre természetesen nincs helyes válasz, csak a beépítési feltételek ismeretében. Az épület hőszükséglet és hőterhelés adatainak ismeretében történhet meg a szükséges sugárzó felületek kiválasztása.
Cégünk kifejlesztett egy AutoCAD alapú tervezőprogramot (Planpipe), amivel megtervezhető valamennyi épületgépészeti rendszerünk, a panelek elhelyezésétől a teljes rendszer hidraulikai méretezésen át egészen a komplex anyaglista automatikus elkészítéséig. A panelek kiosztásánál feltétlenül figyelembe kell venni a felületekbe beépülő egyéb szakágazatok (világítás, légtechnika, automatika...stb.) helyét. Itt adódik az első jelentős különbség a két rendszer között. A CDP-400 csak vízszintes mennyezetbe és ferde tetősíkba építhető be, míg a GBP-10 függőleges falsíkba is. A fenti adatok és a teljesítmény diagramok ismeretében már el lehet dönteni, hogy melyik rendszer teljesítményleadása elegendő a rendelkezésre álló felületeken, de természetesen a Planpipe, vagy a Winwatt programok segítségével ez egyszerűbben meghatározható.
A CDP-400-as rendszernek jelentősen nagyobb a teljesítménye, mert a GBP rendszer csőosztása nagyobb, és a horganyzott acéllemez magas hővezetési tényezője gyakorlatilag egy folytonos felületű hőforrást hoz létre a gipszkarton felett. A panel szereléstechnikájából adódóan teljes felületén felfekszik a kartonra, így a hőátadásnál minimálisra csökkenthető a teljesítményveszteség. Az optimális érintkezés érdekében 2500 mm-ben határoztuk meg a paneljeink maximális hosszúságát. A CDP-panel másik különlegessége, hogy hosszanti élei fel vannak hajtva 90 fokban, így a cd-profilnak is átadja a hőt, ami plusz 15% aktív felületet jelent!
