A KNX rendszer topológiájának megértése után érdemes közelebb lépni a rendszer fizikai felépítéséhez, mert a KNX egyik legfontosabb szakmai sajátossága éppen az, hogy a magas szintű funkcionalitás mögött nagyon egyszerűen átlátható, robusztus és hosszú távon stabil fizikai infrastruktúra áll.
A KNX TP, vagyis a csavart érpáras KNX-rendszer nem hagyományos pont–pont vezetékezésen alapul, hanem buszkommunikáción. Ez a gyakorlatban azt jelenti, hogy a kezelőelemek, érzékelők és beavatkozó eszközök nem külön vezetéken keresztül „kapcsolják” egymást, hanem egy közös kommunikációs közegre csatlakoznak, és azon keresztül telegramokat küldenek, illetve fogadnak. A fizikai vezetékezés ezért nem a funkciók közvetlen huzalozását követi, hanem a buszhálózat logikáját. Ez adja a KNX egyik legnagyobb gyakorlati előnyét: a rendszer funkcionális kapcsolatai nem mereven a kábelezésbe vannak „beégetve”, hanem a kommunikációs modellben és a csoportcímekben jelennek meg.
A KNX TP rendszer alapvető fizikai közege a buszkábel, amely jellemzően zöld köpenyű, csavart érpáras kábel. A zöld KNX busz a szakmában önálló fogalom: ha egy elosztóban vagy nyomvonalon megjelenik, azonnal jelzi, hogy nem hagyományos kapcsolt vezetékről, hanem kommunikációs infrastruktúráról van szó. A buszkábel legfontosabb szerepe kettős: egyrészt ezen keresztül zajlik az adatkommunikáció, másrészt a KNX TP eszközök jelentős része ugyanerről a buszról kapja a működéséhez szükséges tápellátást is. Ez azonban nem teszi a rendszert kényessé vagy bonyolulttá. Éppen ellenkezőleg: a KNX egyik nagy előnye, hogy normál, szakszerű villamos kivitelezés mellett rendkívül stabilan működik. A tápellátás és kommunikáció közös közegen való megvalósítása szabványos, bevált, évtizedek óta alkalmazott rendszertechnikai megoldás, amely a gyakorlatban egyszerű, jól szerelhető és üzembiztos infrastruktúrát eredményez.
A KNX busz nem igényel olyan merev nyomvonali kötöttséget, mint sok más kommunikációs rendszer. A TP-hálózat vonalas, fás vagy csillagszerű elágazásokkal is kialakítható, vagyis a kivitelező a helyszín adottságaihoz igazodva tudja vezetni a buszt.

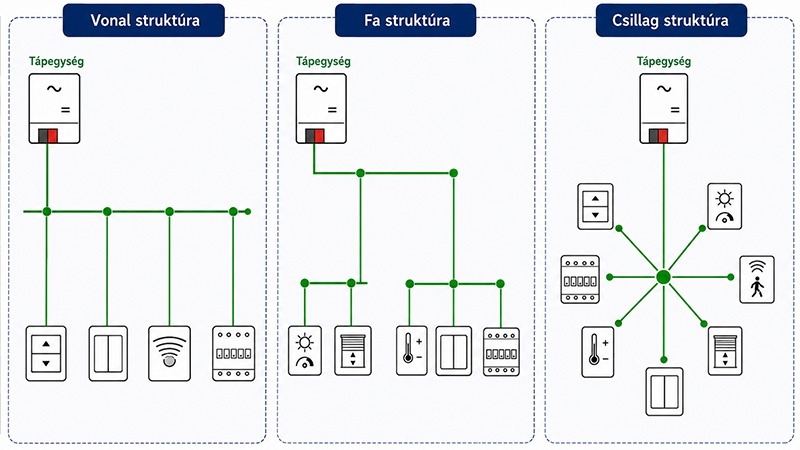

KNX kábelezési struktúrák A KNX TP rendszer vonal-, fa- és csillagstruktúrában is kialakítható.
Ez különösen fontos épületvillamossági szempontból, mert egy épületben ritkán ideálisak a nyomvonalak: vannak elosztószekrények, strangok, álmennyezetek, készüléksorok, helyiségenként eltérő elrendezések. A KNX fizikai kialakítása ehhez jól alkalmazkodik. A lényeg az, hogy a busz logikusan, átláthatóan, később is követhető módon legyen vezetve. A zárt gyűrűs kialakítást kerülni kell, mert a KNX TP nem erre épül, de a vonalas, fás és csillagszerű szervezés a gyakorlatban nagy szabadságot ad. Ez is hozzájárul ahhoz, hogy a KNX a kivitelezés oldaláról nem egy kényes, laboratóriumi rendszer, hanem valódi épületvillamossági infrastruktúra.
Tápegység
A fizikai felépítés első meghatározó eleme a busztápegység. A KNX tápegység nem egyszerűen egy egyenfeszültségű tápegység, hanem a KNX busz működéséhez illesztett készülék, amely a busz tápellátását biztosítja, miközben az adatkommunikáció feltételeit is figyelembe veszi. A tápegységekben fojtó vagy leválasztó funkció is megjelenik, amelynek szerepe, hogy a busz tápellátása és a buszon futó kommunikáció egymással összhangban működjön. A tervező és kivitelező szempontjából ennek nem az a tanulsága, hogy a rendszer különleges odafigyelést igényel, hanem az, hogy a KNX készülékek eleve erre a rendszertechnikára készültek. A megfelelő KNX tápegység alkalmazásával a busz stabil kommunikációs és tápellátási közeget kap, és a rendszer üzemszerűen, kiszámíthatóan működik.
KNX topológia
A KNX fizikai hálózatának szervezésében a vonalak és tartományok szerepét a csatolók teszik igazán értelmezhetővé. A vonalcsatoló feladata, hogy a rendszer különböző topológiai részeit összekapcsolja, ugyanakkor ne egyszerű „vezeték-összekötésként” működjön.

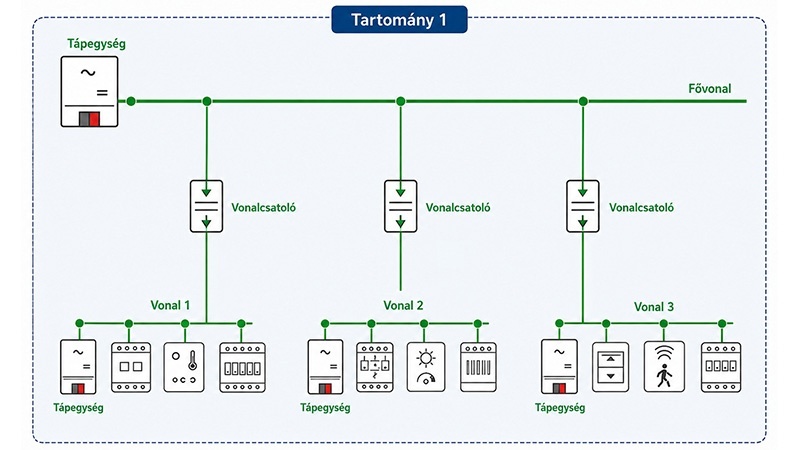

KNX topológia: tartományok, vonalak és csatolók A vonalak a fővonalhoz vonalcsatolókon keresztül kapcsolódnak.
Egy KNX vonalcsatoló topológiai határt képez: egyik oldalán egy adott vonal, másik oldalán a fővonal vagy egy magasabb topológiai szint található. A csatoló nem pusztán továbbít, hanem szűr is. Ez a szűrés a KNX nagy rendszereknél rendkívül fontos, mert nem lenne célszerű, ha minden telegram minden vonalra automatikusan eljutna. A KNX rendszer ezért nagyobb léptékben sem válik egyetlen áttekinthetetlen kommunikációs „tömeggé”, hanem jól tagolt, forgalomszervezett hálózatként működik. A vonalcsatoló galvanikusan elválasztja azt a két vonalat, amelyet éppen összeköt.
A csatolók működésének egyik fontos eleme a szűrőtábla. A szűrőtábla alapján a csatoló eldönti, hogy egy adott csoportcímhez tartozó telegramot tovább kell-e engednie a másik topológiai oldalra, vagy az adott telegram csak a helyi vonalon releváns. Ez a működés a KNX egyik nagyon elegáns szakmai megoldása. A rendszer nem központi hálózati „forgalomirányítóként” próbál mindent kézben tartani, hanem a topológiai elemek szintjén, rendezett módon kezeli a kommunikációt. Ennek eredménye, hogy a KNX nagy épületekben is skálázható marad. Egy lakásban, családi házban, irodaszinten vagy hotelben ugyanaz az alapelv működik: a lokális kommunikáció lokális marad, a topológiai határon túlra pedig csak az jut, aminek ott valóban szerepe van.
A tartománycsatoló hasonló logikát követ, csak magasabb topológiai szinten. Míg a vonalcsatoló vonalak között teremt kapcsolatot, addig a tartománycsatoló a nagyobb topológiai egységek összekapcsolásában játszik szerepet. Nagyobb rendszereknél ez a többszintű tagolás alapvető jelentőségű. A tartományok és vonalak nem öncélú fogalmak, hanem a rendszer áttekinthetőségének, bővíthetőségének és kommunikációs fegyelmének eszközei. A KNX fizikai felépítésében éppen az a szép, hogy a kis rendszerek logikája nem különbözik elvileg a nagy rendszerekétől. Ugyanaz a kommunikációs alapelv skálázódik tovább: vonalak, csatolók, tartományok, szűrt telegramforgalom és strukturált címzés.
KNX IP
A modern KNX-rendszerekben egyre nagyobb szerepe van az IP-alapú összekapcsolásnak is. Fontos azonban pontosan fogalmazni: attól, hogy a KNX egy része IP-hálózaton kommunikál, a rendszer nem válik „általános informatikai rendszerré”. A KNX IP továbbra is KNX-logikát hordoz, csak a kommunikációs közeg más. Az IP-routerek és IP-interfészek azt teszik lehetővé, hogy a KNX TP-vonalak IP-alapú gerincen keresztül kapcsolódjanak egymáshoz, vagy hogy egy programozó, felügyeleti, vizualizációs vagy integrációs szint IP-n keresztül érje el a KNX rendszert. Ezzel a KNX rendkívül jól illeszkedik a mai épületinformatikai környezetbe, miközben megőrzi a TP-vonalak robusztus, helyi működését.
Érdemes különbséget tenni KNX IP-interfész és KNX IP-router között. Az IP-interfész jellemzően pontszerű hozzáférést biztosít a KNX rendszerhez, például programozáshoz vagy diagnosztikához. Az IP-router ezzel szemben topológiai szerepet is betölthet: KNX telegramokat továbbíthat IP-alapú gerinchálózaton keresztül a különböző KNX topológiai részek között. Nagyobb épületekben ez különösen hasznos, mert az IP-gerinc lehetővé teszi, hogy a távolabb eső elosztók, épületszárnyak vagy szintek KNX-vonalai strukturáltan kapcsolódjanak egymáshoz. Ilyenkor a TP-vonalak továbbra is helyi buszként működnek, az IP pedig gerinchálózati szerepet kap. Ez a hibrid felépítés a KNX egyik nagy gyakorlati erőssége: a rendszer egyszerre tudja kihasználni a csavart érpáras busz robusztusságát és az IP-alapú hálózatok nagyobb léptékű összekapcsolási lehetőségeit.
A készülékek felépítése
A KNX készülékek felépítése szintén jól mutatja a rendszer ipari logikáját.

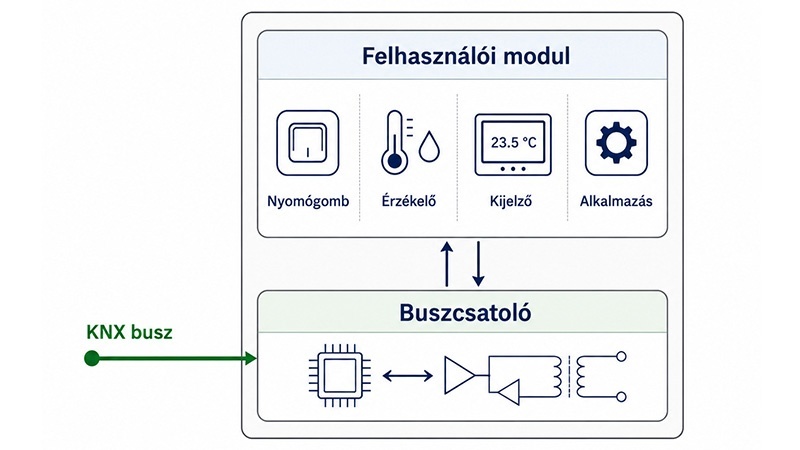

Tipikus KNX készülék felépítése A KNX készülék tipikusan buszcsatolóból és a konkrét funkciót megvalósító felhasználói modulból épül fel.
Sok KNX-eszköznél megkülönböztethető a buszcsatoló és a felhasználói modul. A buszcsatoló biztosítja a KNX kommunikációs kapcsolatot: ez az a rész, amely a buszhoz illeszkedik, kezeli a telegramok küldését és fogadását, valamint kapcsolatot teremt a készülék alkalmazási funkcióival. A felhasználói modul ezzel szemben az adott eszköz konkrét szerepét hordozza: lehet nyomógomb, termosztát, érzékelő, kijelző, kezelőfelület vagy más alkalmazási egység. Ez a felépítés történetileg is fontos volt a KNX fejlődésében, mert lehetővé tette, hogy a buszkommunikációs alap és a felhasználói funkció bizonyos mértékig elkülönüljön egymástól. A mai készülékeknél ez sokszor már kompakt, egybeépített formában jelenik meg, de a logika ugyanaz: van egy KNX kommunikációs réteg és van egy alkalmazási funkció.
Ez a készülékfelépítés a gyakorlatban azért fontos, mert megmutatja, miért nem passzív elemekről beszélünk. Egy KNX nyomógomb nem egyszerű kontaktus. Egy jelenlétérzékelő nem csak relét kapcsol. Egy redőnyaktor nem csupán motorvezérlő doboz. Minden KNX készülék kommunikációképes résztvevője a rendszernek, saját fizikai címmel, paraméterezett működéssel és csoportkommunikációs kapcsolatokkal. A fizikai eszköz tehát egyben rendszerlogikai elem is. Ez különbözteti meg a KNX-et a hagyományos villamos installációtól: a készülékek nemcsak vezetékkel kapcsolódnak, hanem információval is.
KNX TP buszhozzáférés
A KNX TP adatkommunikációja soros kommunikációként értelmezhető a buszon.

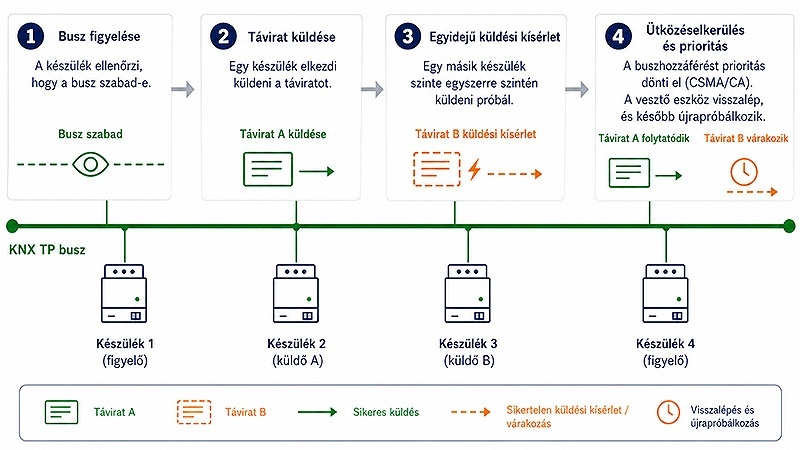

KNX TP buszhozzáférés CSMA/CA elven A KNX TP buszhozzáférése CSMA/CA elven működik: a készülékek figyelik a busz állapotát, és egyidejű küldési kísérlet esetén prioritásalapú ütközéselkerülés biztosítja a szabályozott kommunikációt.
A telegramok nem folyamatos adatfolyamként „ömlenek” a hálózaton, hanem eseményekhez kötötten jelennek meg. Ha valaki megnyom egy nyomógombot, ha egy érzékelő értéket küld, ha egy aktor visszajelzést ad, akkor telegram keletkezik. A KNX kommunikáció ebből a szempontból hatékony, mert nem állandó, nagy sávszélességű adatforgalmat akar fenntartani, hanem az épületautomatizálás valós igényeihez igazodik: kapcsolások, állapotok, értékek, parancsok és visszajelzések továbbításához. A KNX TP 9600 bit/s sebességű kommunikációt használ, ami első hallásra alacsonynak tűnhet egy mai informatikai hálózathoz képest, de épületautomatizálási telegramokhoz bőven elegendő, és éppen ez a mértéktartó, célhoz illesztett kommunikáció járul hozzá a rendszer stabilitásához.
A buszon természetesen előfordulhat, hogy több készülék is kommunikálni szeretne. A KNX ezért ütközésvizsgálati és hozzáférés-kezelési mechanizmust alkalmaz. A rendszer figyeli, hogy a busz szabad-e, és a telegramküldés ennek megfelelően történik. Ha több résztvevő próbálna kommunikálni, a rendszer protokollszinten kezeli az ütközéseket és a prioritásokat. A telegramoknak prioritási szintjük is lehet, ami azt támogatja, hogy fontosabb üzenetek előnyt élvezzenek kevésbé sürgős kommunikációval szemben. Ez nem látványos funkció, de nagyon fontos része annak, hogy a KNX a valós épületüzemben stabilan működjön. Az épületautomatizálásban ugyanis nem az a cél, hogy minden adat minden pillanatban maximális sebességgel mozogjon, hanem az, hogy a megfelelő telegram a megfelelő időben, megbízhatóan eljusson a megfelelő készülékhez.
A kommunikáció zavarvédelme
A zavarvédelem kérdése szintén a fizikai felépítéshez tartozik.

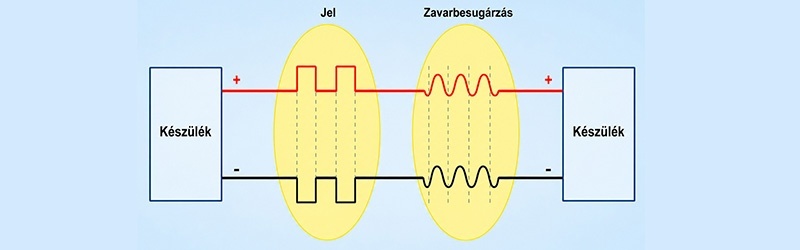

A kommunikáció zavarvédelmét az növeli, hogy minden kommunikáció azonos időben, de eltérő polaritással szerepel mind a pozitív, mind pedig a negatív vezetőn. A különbségképzés során pedig a jel duplájára nő, míg a zaj amplitúdója jelentősen csökken.
A KNX TP csavart érpáras kialakítása önmagában is segíti a zavartűrést, mert a sodrott érpár kedvezőbb elektromágneses viselkedést ad, mint egy rendezetlen vezetékpár. A rendszer jelszintjei, kommunikációs elve és sebessége kifejezetten az épületvillamossági környezethez illeszkednek. Ezért a KNX nem úgy viselkedik, mint egy érzékeny informatikai busz, amelyet csak laboratóriumi körülmények között lehet stabilan működtetni. Éppen ellenkezőleg: a KNX-et épületekbe tervezték, elosztókba, nyomvonalakba, villamos szerelési környezetbe. A zavarvédelem szakmai követelményeit természetesen be kell tartani, ahogy minden villamos rendszernél, de a KNX fizikai rétege kifejezetten robusztus, és a gyakorlatban hosszú távon megbízható működést ad.
A zavarvédelmi gondolkodás gyakorlati oldalán a nyomvonalvezetés, a kábelezési rend, az erősáramú és gyengeáramú vezetékek kezelése, valamint az elosztón belüli átlátható szerelés szerepel. A KNX buszkábel épületvillamossági környezetben vezethető, de a szakszerű kivitelezési szabályokat itt is követni kell. Nem azért, mert a rendszer kényes lenne, hanem azért, mert a rendezett villamos kivitelezés minden komoly rendszer alapja. A KNX nagy előnye, hogy ezt a szakmai rendet meghálálja: ha a buszvezetés logikus, a topológia követhető, az elosztó áttekinthető, akkor a rendszer nemcsak átadáskor működik jól, hanem később is könnyen értelmezhető marad.
KNX-rendszer
A fizikai felépítéshez tartozik az is, hogy a KNX-eszközök tipikusan nem elszigetelt készülékként, hanem rendszerben értelmezhetők. Egy nyomógomb, egy érzékelő, egy aktor vagy egy IP-router önmagában csak része a képnek. A lényeg az, hogy mindegyik ugyanannak a kommunikációs és topológiai rendszernek a résztvevője. Ez a rendszer lehet nagyon kicsi, néhány készülékből álló telepítés, és lehet nagy, több tartományból, sok vonalból és IP-alapú gerincből álló épületautomatizálás is. A fizikai felépítés mindkét esetben ugyanazt az alapelvet követi: zöld KNX busz, kommunikációképes készülékek, topológiai csatolók, szűrt telegramforgalom, és szükség esetén IP-alapú összekapcsolás.
Fontos hangsúlyozni, hogy a KNX fizikai felépítése nem önmagáért érdekes. Nem azért kell megérteni a buszkábelt, a csatolókat, az IP-routereket és a készülékek belső logikáját, mert ettől lesz bonyolultabb a rendszer, hanem éppen azért, mert ettől válik átláthatóvá. A KNX akkor adja a legtöbbet, ha a szakember nem csupán funkciókat lát benne, hanem infrastruktúrát: olyan fizikai és kommunikációs rendszert, amelyben az eszközök közvetlenül kompatibilisek, a topológiai határok értelmezhetők, az IP-kapcsolatok kontrolláltan illeszkednek, és a telegramforgalom szabványos módon működik.
Összefoglalva
A KNX rendszer fizikai felépítése a robusztus épületautomatizálás egyik legfontosabb alapja. A zöld KNX busz nem egyszerű kábel, hanem kommunikációs és tápellátási infrastruktúra. A busztápegységek a rendszer szabványos működését biztosítják, a vonal- és tartománycsatolók tagolt, szűrt és skálázható hálózatot hoznak létre, az IP-routerek és interfészek pedig lehetővé teszik, hogy a KNX a modern IP-alapú épületinfrastruktúrához is természetesen kapcsolódjon. A készülékek buszcsatoló és alkalmazási logikája megmutatja, hogy itt nem passzív villamos elemekről, hanem kommunikációképes rendszerkomponensekről van szó. A soros telegramkommunikáció, az ütközésvizsgálat, a prioritáskezelés és a csavart érpáras, zavartűrő fizikai közeg pedig együtt biztosítják azt a stabilitást, amely miatt a KNX évtizedek óta a legmegbízhatóbb épületautomatizálási megoldások közé tartozik. A következő részben érdemes innen továbblépni az épületvillamossági jellemzők felé: hogyan jelenik meg ez a stabil fizikai és kommunikációs alap a készülékek minőségében, az üzembiztonságban és a hosszú távú működésben.
Ez a cikk eredetileg testvérlapunk, a Villanyszerelők lapja 2026 július-augusztusi számában jelent meg; bízunk benne, hogy az épületgépészet egészére is nyitott olvasóink számára is hasznos lesz.
