Az épületgépészeti piac egyik legfontosabb trendje napjainkban az alacsony GWP-értékű természetes hűtőközegek alkalmazása. Ennek egyik legígéretesebb képviselője az R-290, vagyis a propán, amely kiváló termodinamikai tulajdonságai mellett rendkívül alacsony környezeti hatással rendelkezik. Egy neves japán gyártó felelős gyártóként nem csupán az energiahatékonyságot és a fenntarthatóságot helyezte előtérbe új fejlesztései során, hanem a teljes életciklusra kiterjedő biztonságot is.
Az új R-290-es portfólió három termékcsaládot foglal magában: a lakossági alkalmazásokhoz fejlesztett háztartási méretű hőszivattyúkat, a közepes teljesítményű kereskedelmi berendezéseket 20–83 kW tartományban, valamint a nagyobb kereskedelmi és ipari alkalmazásokhoz készült egységeket, amelyek akár 135 kW fűtési egységteljesítményt is biztosítanak (modulárisan ≈2 MW). Kazános alkalmazások kiváltására is alkalmasak lehetnek, mert a kilépő víz akár 70-75 °C is lehet.
Átfogó biztonsági koncepció
Mivel az R-290* fokozottan gyúlékony hűtőközeg (biztonsági besorolása A3**), a termékfejlesztők már a terméktervezés első fázisától kezdve kiemelt figyelmet fordítanak arra, hogy a berendezések biztonságosan kezelhetők legyenek a szállítás, a telepítés, az üzemeltetés és a karbantartás során egyaránt. Ezt az átfogó koncepciót a kereskedelmi hőszivattyúk esetén biztonsági pajzsnak nevezik.
A biztonsági koncepció egyik legfontosabb eleme a hűtőközeg-kezelési megoldás. A berendezések szállítása során a propán nem a teljes hűtőkörben található, hanem egy speciálisan kialakított és védett hűtőközeg-tartályban. A hűtőközeg kizárólag a beüzemelés során kerül a rendszer hűtőköreibe, jelentősen csökkentve a rakodás, szállítás és helyszíni mozgatás során felmerülő kockázatokat. Ez nemcsak a logisztikai folyamatokat teszi biztonságosabbá, hanem a kivitelezők és a telepítők számára is nagyobb védelmet nyújt.
A biztonsági koncepció következő pillére a berendezések folyamatos felügyelete. Az új R290-es egységek fejlett szivárgásészlelő rendszerrel rendelkeznek, amely folyamatosan monitorozza a hűtőközeg jelenlétét. Rendellenesség észlelése esetén a rendszer automatikusan aktiválja a beépített ATEX tanúsítású*** szellőztetőventilátorokat, miközben riasztást generál és szükség szerint biztonsági üzemmódba kapcsolja a berendezést. Az intelligens védelem célja, hogy egy esetleges szivárgás következményeit már a kezdeti szakaszban kezelje.
Lakossági sorozat: itt is a biztonság az elsődleges
A lakossági portfólióban is megjelent a propán hűtőközeg. A háztartási méretű hőszivattyúk biztonsági kialakítása sok tekintetben hasonló a kereskedelmi portfólió nagyteljesítményű hőszivattyúihoz: a propán hűtőközeg sajátosságaihoz igazodva több, egymást kiegészítő védelmi elemből épül fel. A kültéri egységben az R-290 töltet a beüzemelésig egy külön, megerősített tárolópalackban található, ami a szállítás és a helyszíni mozgatás során is kontrolláltabb hűtőközeg-kezelést tesz lehetővé. A rendszer része a nagy hatékonyságú vízköri gázleválasztó, valamint a gyárilag beépített fagyvédelmi szelep is. Ez utóbbi különösen fontos, mivel a glikol használata ronthatja a vízköri gázleválasztó hatékonyságát, ami a propán használata mellett nem megengedett.
A kültéri egység további védelmét a gázszenzor és az automatikusan működésbe lépő ventilátor biztosítja: esetleges szivárgás esetén a berendezés a hűtőközeg-koncentráció feloszlatását támogatja. A villamos kapcsolódoboz és az elektronika hermetikusan elzárt kialakítást kapott, és a gép felső részében helyezkedik el, figyelembe véve, hogy a propán a levegőnél nehezebb, ezért lefelé terjed.
A beltéri egység esetében a biztonsági koncepció szintén célzott műszaki megoldásokra épül. A lefúvató szelep és a légtelenítő szelep által esetlegesen kivezetett gáz egy elkülönített, zárt dobozba kerülhet, ahol külön gázszenzor figyeli az esetleges felgyülemlést. Amennyiben a szenzor gázt érzékel, a motoros zónaszelep lezár, a szivattyú pedig leáll, ezzel támogatva, hogy a rendszer rendellenes állapot esetén automatikusan biztonságosabb működési állapotba kerüljön.

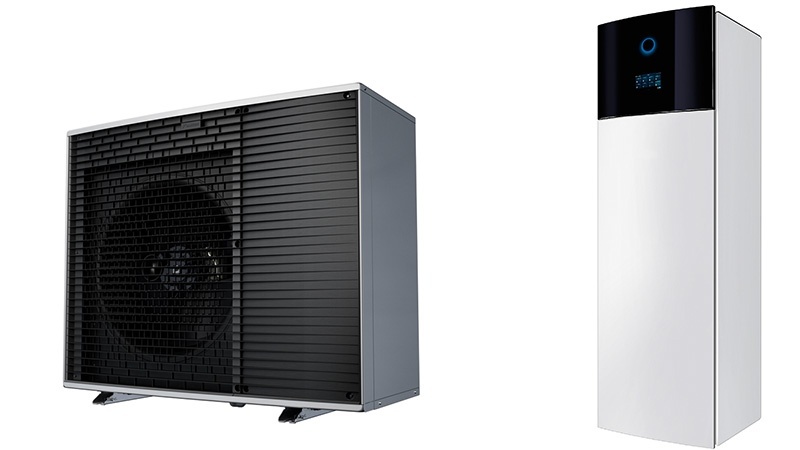

Háztartási méretű berendezés kültéri egysége és beltéri, hidraulikai blokkja

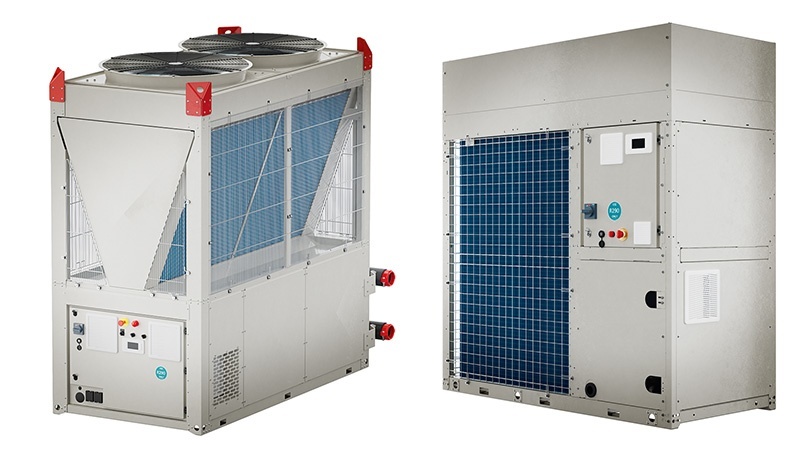

Ipari üzemre szánt berendezések
Beüzemelés csak jogosultsággal rendelkezőknek
Az R-290-es rendszerek beüzemelése és karbantartása kizárólag megfelelő képesítéssel rendelkező és a gyártó által is kiképzett szakemberek számára engedélyezett. A rendszer egy dedikált, jogosultságkezeléssel ellátott alkalmazáson keresztül érhető el, amely biztosítja, hogy a beüzemelést, és a kritikus beállításokhoz és funkciókhoz való hozzáférést csak felhatalmazott szakemberek érjék el. Ez nemcsak a berendezések szakszerű üzemeltetését garantálja, hanem jelentősen csökkenti az emberi beavatkozásból eredő hibalehetőségeket is.
Hazai végrehajtási szabályok – a beépített megoldások előnye
A Klímagáz Törvény és a kapcsolódó végrehajtási rendelet (2024. évi LXXXVII. Törvény és a 458/2024. (XII. 30.) Kormányrendelet) 2025. március 1-től hatályos módosítása értelmében a szénhidrogénnel töltött berendezések esetén kötelező a szivárgásészlelő rendszer telepítése, ha a hűtőkör legalább 150 g, illetve lakáscélú helyiségben telepített berendezésnél 1 kg mennyiségben tartalmaz klímagázt. Az üzemeltetők és tulajdonosok felelőssége a rendszer kiépítése és rendeltetésszerű működésének legalább háromévente történő ellenőrzése. A jogszabály előírja, hogy a telepítés tényét és az ellenőrzéseket képesített vállalkozás szakembere rögzíti a hivatalos adatbázisban.
A szivárgásészlelő rendszereknek alkalmasnak kell lenniük arra, hogy szivárgás esetén automatikusan riasztást küldjenek az üzemeltetőnek vagy egy szervizszolgáltatónak, így biztosítva a gyors beavatkozást és a biztonságos működést.
A Nemzeti Klímavédelmi Hatóság tájékoztatása szerint azok a berendezések, amelyek gyárilag beépített, a jogszabályi követelményeknek megfelelő szivárgásérzékelő rendszerrel rendelkeznek, megfelelőségi igazolás birtokában mentesülhetnek külön szivárgásészlelő telepítése alól. A szóban forgó háztartási méretű R-290 sorozathoz, valamint a moduláris kereskedelmi R-290 sorozathoz nem szükséges külön szivárgásészlelőt telepíteni, mert már rendelkeznek rendszerbe épített gázszenzorral.
A termékbiztonság érdekében kifejlesztett műszaki megoldások túlmutatnak az előírások teljesítésén. A cél egy olyan többrétegű védelmi rendszer kialakítása, amely a gyártástól a szállításon át a telepítésig, majd az évtizedeken át tartó üzemeltetésig védi a rendszer valamennyi érintettjét: a logisztikai szereplőket, a kivitelezőket, a beüzemelő szakembereket, az üzemeltetőket és legfőképpen az épületek használóit egyaránt. Az új háztartási, közepes és nagyteljesítményű R-290 termékcsaládok jól mutatják, hogy a természetes hűtőközegek alkalmazása és a magas szintű biztonság nem egymással versengő szempontok. A megfelelő mérnöki tervezéssel az R-290 környezeti előnyei úgy használhatók ki, hogy közben a piacon elérhető egyik legmagasabb szintű biztonság álljon rendelkezésre minden érintett számára.
Képek forrása: Daikin
* Az R290 (propán) természetes szénhidrogén-alapú hűtőközeg. Globális felmelegedési potenciálja (GWP) mindössze 3, ózonkárosító hatása pedig nulla (ODP = 0). Nem tartozik az F-gáz rendelet szigorú korlátozásai alá, így megfelel a jövőbeni környezetvédelmi előírásoknak. Kiválóan elpárolog alacsony hőmérsékleten is, biztosítva a magas energiahatékonyságot.
**hűtőközeg-osztályozás az ISO 817 szerint: A1=nem gyúlékony, A2L=enyhén gyúlékony, A2=gyúlékony, A3=fokozottan gyúlékony.
***ATEX tanúsítás: kötelező megfelelőségértékelési folyamat a robbanásveszélyes környezetben használt berendezésekre és védelmi rendszerekre vonatkozóan. Az ATEX elnevezés a francia „Atmosphères Explosibles” kifejezésből származik, a tanúsítást az Európai Unió ATEX 2014/34/EU irányelve szabályozza.
