A HMV-ellátás egyszerű és hatékony lehetőségei
2012/3. lapszám | Mihály Gábor | 6745 |
Figylem! Ez a cikk 13 éve frissült utoljára. A benne szereplő információk mára aktualitásukat veszíthették, valamint a tartalom helyenként hiányos lehet (képek, táblázatok stb.).
A háztartások gázfelhasználása tekintetében a használati meleg víz terme- lése a fűtést követően a második legnagyobb hőfogyasztó tevékenység. Míg az évtizedekkel korábban épített, szigeteletlen ingatlanok HMV- energiaigénye alig haladta meg a fűtési energiaigény 6-8 százalékát, addig egy mai építési követelményeknek megfelelő ingatlan esetében egy nagyobb családnál ez az arány jóval meghaladja az 50 százalékot. Mindezen tendenciák azt eredményezik, hogy egy korszerű családi ház fűtési igénye könnyedén biztosítható egy 12-14 kW teljesítményű kondenzációs kazánnal, azonban megnövekedett HMV-komfortigényeknek az említett berendezés már nem tud megfelelni.
A megoldást eddig jellemzően az jelentette, hogy a némileg túlméretezett fűtőkazán mellé valamilyen tároló rendszerű HMV-ellátó rendszert telepítettek. Az ilyen rendszereknél az egyszerre leadható vízmennyiség azonban ugyancsak korlátozott, valamint a víztartálynál folyamatosan jelentős tárolási energiaveszteség keletkezik. Az optimális megoldás ezért ehelyett egy kiegészítő, nagy melegvíz-előállítási kapacitással bíró, átfolyó rendszerű HMV-előállító készülék lenne, mely kellően pontos hőfokszabályozással bír a HMV-igényekhez, és energiahatékonysága a korszerű, kondenzációs fűtőkazánokéhoz fogható. Ilyen készülékek korábban nem igazán voltak hozzáférhetők a hazai piacon. Mára a helyzet megváltozott, cikkünkben bemutatunk egy olyan berendezést, amely ki tudja elégíteni a hasonló igényeket. Főbb alkatrészeit, elveit tekintve készülék felépítése jelentősen nem különbözik egy hasonlóan korszerű kondenzációs készülékétől. Működését az 1. ábra szemlélteti. A tárolási hőveszteségek megtakarítása az átfolyó rendszerű vízmelegítők általános előnye a tárolós rendszerekkel szemben, plusz a kondenzációs készülékek páratlanul magas, 95 százalékos energiahatékonysággal képesek üzemelni. Szintén az energiatakarékos működést biztosítja az égőteljesítmény szokatlanul széles modulációs tartománya, amely például 3-59 kW teljesítménytartományt is jelenthet. A rendkívül pontos kilépővíz-hőmérsékletszabályozás ugyancsak hatékonyabb energiafelhasználást eredményez, hiszen a készüléknek csakis a szükséges mértékig kell a használati meleg vizet felmelegítenie. Az innovatív égőkialakítás minimális NOx- és egyéb károsanyag-kibocsátást, valamint igen alacsony zajszintű működést ígér. A melegítőt vízkivétel esetén egy áramlásérzékelő turbina (hidrodinamikus generátor) indítja. A kondenzációs készüléktípusok elsődleges hőcserélője réz, a kondenzációs hőcserélő, illetve az égő rozsdamentes acél.
|
|

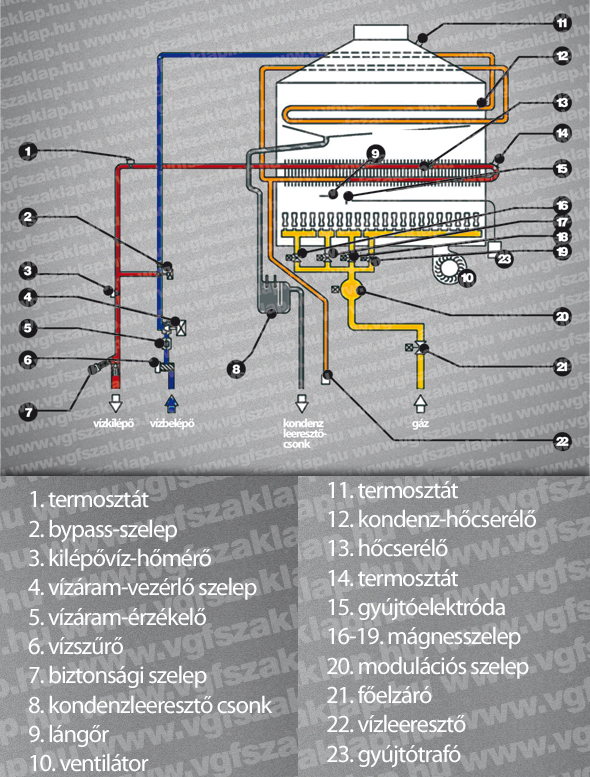

| 1. ábra: Főbb alkatrészeit, elveit tekintve készülék felépítése jelentősen nem különbözik egy hasonlóan korszerű kondenzációs készüléktől. |
Az átfolyós rendszerű vízmelegítők igen gyakori problémája a vízkövesedés, amelyre a szokásosnál magasabb hőmérsékletek, illetve a hazai vízforrások keménysége miatt fokozottan figyelni kell a telepítés és az üzemeltetés során. 200 mg/liter teljes keménységi érték felett a készüléket a megfelelő vízkezeléssel kell védeni. Az átfolyós rendszerű vízmelegítőket ért legtöbb kritika a korlátozott melegvíz- kapacitásra vonatkozik. A jelenleg forgalomban lévő fali vízmelegítők kapacitásának határa általában 14 liter/perc, t 25 °C hőfoklépcsőnél. A mai készülékek legnagyobbjai 32 liter/perc melegvíz-termelésre képesek az említett hőfokemelés mellett, amivel több elvételi pont egyidejű fogyasztását is képesek biztosítani egy háztartáson, intézményen belül. A szokásosnál lényegesen magasabb melegvíz-termelő képesség mellett a készülékek rendkívüli alacsony alsó égőteljesítményüknek köszönhetően a kis vízelvételi tartományban is kitűnő hatékonysággal működnek. A vízmelegítők célfogyasztói között a háztartások mellett főleg olyan intézmények szerepelnek, ahol magas a HMV-igény, illetve ahol a vízelvételi csúcsok bizonyos nap- és időszakokra jellemzők. Ilyen fogyasztók lehetnek a szállodák, sportlétesítmények, kempingek, fitneszstúdiók stb. Ezen fogyasztók esetében a kívánt vízhozamot tetszőleges számú készülék összekapcsolásával érhetjük el. A készülékek vezérlése kisebb darabszám esetében nyomásvezérelt szelepekkel történhet, nagyobb rendszereknél pedig saját fejlesztésű kaszkádvezérlő modulokkal. Lehetőség van folyamatosan keringtetett rendszerek táplálására, vagy az esetleges elvételi csúcsok biztosítására kisebb puffertárolók beépítésére is.
 |
| 2. ábra: Ilyen készülékek korábban nem igazán voltak hozzáférhetők a hazai piacon |
Hasonló módon lehet az átfolyó vízmelegítő rendszert illeszteni egyéb szolár vagy hőszivattyús megoldásokhoz. Ezen megoldásokra természetesen külön kapcsolási vázlatokat ajánlanak a gyártók, illetve a megoldások egyedi tervezést igényelnek. A folyamatos vízellátási komfort biztosítása mellett legalább olyan fontos tényező az állandó hőmérséklet biztosítása. A kilépő meleg víz hőmérsékletét hármas vezérlés biztosíthatja. A beállított hőmérsékletnek, illetve a vízáramnak megfelelően a kilépő víz hőmérsékletét az égőmoduláció, a kilépő és belépő ágakat összekötő, vezérelt bypass-szelep, valamint a belépő vízágba épített áramlásszabályozó szelep szabályozza rendkívüli gyorsasággal és igen nagy pontossággal. A kilépő meleg víz hőmérsékletét egy nagy pontosságú hőmérő figyeli, amely paraméter alapján a készülék vezérlő egysége a hőátadás és a vízáramlás folyamatát szabályozza. Mindezek eredményeképp egy új elvételi pont ki/belépése nem befolyásolja az épp működő többi elvételi pont vízhőmérsékletét. A kilépő vízhőmérséklet egy bárhol elhelyezhető digitális panel segítségével állítható. Az így beállított hőmérséklet gyakran a keverőcsapot is szükségtelenné teszi, illetve nullára csökkenti a HMV-forrázásos, elsősorban villanybojlereknél gyakori balesetek esélyét.

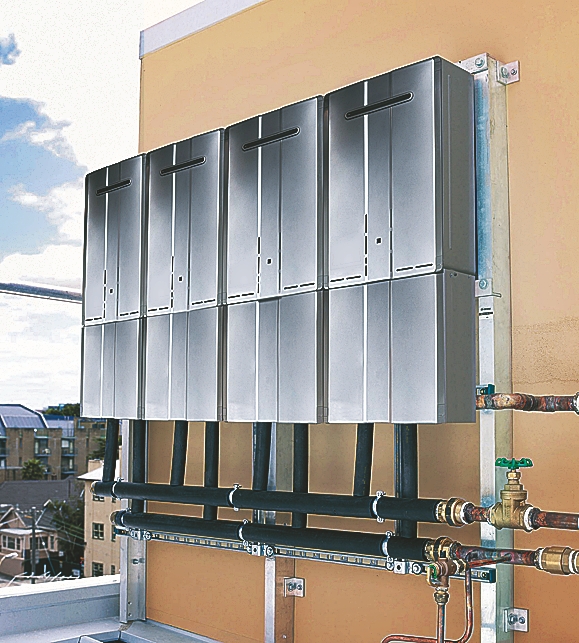

Amennyiben speciális felhasználói igények mégis magas vízhőmérséklet állandó biztosítását igénylik, úgy a kilépő hőmérséklet a vezérlőpanelen található DIP kapcsolók segítségével akár 90 °C-ra is állítható. A vízhigiéniás komfort kapcsán meg kell említenünk a legionella baktériumot, amely súlyos, magas halálozási rátával bíró tüdőgyulladást okozhat. A baktérium valamenynyi édesvízben előfordul veszélytelen koncentrációban, azonban 25 °C és 55 °C között szaporodik, és köny-nyen elérhet egy veszélyes koncentrációt. A nagyobb hőtárolós rendszereknél a tárolóban vagy a hosszabb vízvezetéki strangokban, ahol a megfelelő hőmérsékletzónák kialakulhatnak, fokozottabb figyelemmel kell kezelni azt a baktériumveszélyt, amely az átfolyós rendszerű készülékek esetében lényegesen kisebb kockázatot jelent. A kültéri változatok szintén tetszőleges számban telepíthetők falra szerelve, vagy akár épületek vízszintes tetősíkján elhelyezve. A kültéri kivitel esetén a fagyvédelemről beépített anti-frost rendszer gondoskodik öt darab kerámia fűtőelem segítségével, melyek 5 °C alatt kezdenek fűteni. Ezen készülékeknél az égéstermék-elvezetés beruházási, illetve építési költségei gyakorlatilag teljes mértékben megtakaríthatók. A legnagyobb teljesítményű készülékek mérete sem haladja meg egy átlagos, tároló nélküli fali fűtőkazán méretét.
