Fesztiválok melegvíz-ellátása
2012/10. lapszám | Mihály Gábor | 3038 |
Figylem! Ez a cikk 13 éve frissült utoljára. A benne szereplő információk mára aktualitásukat veszíthették, valamint a tartalom helyenként hiányos lehet (képek, táblázatok stb.).
Napjainkban a könnyűzenei nyári fesztiválok egyre nagyobb nép-szerűségnek örvendenek. Minden nyári hétvégére több ilyen rendezvény is jut, ráadásul sok közülük meghaladja a százezres látogatószámot is. A Sziget Fesztivál például egyike Európa legnagyobb zenei rendezvényeinek, ahol 350 ezren is megfordulnak. Ezeknek a mega- fesztiváloknak az egyik jellegzetessége a külföldiek növekvő aránya, így a beköltözők, táborozók száma is folyamatosan emelkedik.
A fesztiválozók ellátása nagy kihívást jelent a szervezőknek. A feladat megoldása általában speciális infrastruktúra kiépítését is igényli, hiszen a rendezvényhelyszínek a meglévő ellátórendszerektől általában távol esnek. A rendezvények vízellátása, ezen belül is a melegvíz-ellátás különösen kritikus kérdés, hiszen több tíz- vagy akár százezer ember alapvető tisztálkodását kell megoldani. A szabadtéri fesztiválok melegvíz-felhasználását tekintve az alábbi fontos jellemzőket kell az ellátás tervezéskor figyelembe venni: A terület mérete miatt 3-4 vagy akár 6 vizes modul kialakítása is indokolt. Amennyiben a szükséges energiahálózat nem áll rendelkezésre (általában nem), úgy az energiahordozó biztonságos szállítását és tárolását is meg kell oldani.
Egy nap során a meleg víz kismértékű fogyasztása jellemző, azonban napi két alkalommal – az esti főprogram előtti, illetve a reggeli ébredés utáni 2 órában – nagyságrendekkel nagyobb használat mutatkozik, a zuhanymodulok teljes foglaltsága mellett. Nincsenek keverőcsapok, így általában energiatakarékos, nyomógombos zuhany-csaptelepeket alkalmaznak, amelyeken fontos az állandó hőmérsékletű vízbetáplálás. Fontos a rendszerek könnyű mozgathatósága, akár kézi úton, akár utánfutóval. Az üzemeltető részéről igény a könnyű kezelhetőség, az alacsony karbantartási igény és a gazdaságos, valamint környezetbarát működés. Ez utóbbi több szempontból is kiemelt jelentőségű, hiszen a viszonylag kis területen elhelyezkedő nagy tömeg esetén a légterhelés még nagyobb jelentőséggel bír. Korábban a Szigeten a zuhanymodulok ellátását részben német gyártmányú mobil vízmelegítőkkel, részben a hadseregben korábban alkalmazott eszközökkel oldották meg.
Mindkettő gázolajfűtésű berendezés, amelyeket utánfutóra szereltek fel. Áruk, bérleti költségeik rendkívül magasak, üzemeltetési költségeik a gyenge hatásfok és a költséges üzemanyag miatt szintén magasak voltak. Főképp a korszerűbb német típus esetében a karbantartás és a kezelés olyan speciális tudást igényelt, amely az esetleges leállások után többórás újraindítási időt emésztett fel. A magas állandó kilépő hőmérsék-letet drága keverőszelepekkel kellett a megfelelő, az elvételekhez igazodó hőfokszintre szabályozni. Mindezeknek az igényeknek és problémáknak az ismeretében az átfolyós rendszerű vízmelegítők tűntek megfelelő megoldásnak, annak ellenére, hogy Európában ezeknek a készülékeknek az ilyen típusú felhasználására eddig nem volt tapasztalat. A feladat 3 darab, egyenként 12 zuhanyfejet tartalmazó, összeépített zuhanyzóegység (ún. douche modul) melegvíz-ellátása volt. Ezekből a 36 zuhanyfejes egységekből a fesztivál méretétől függően 2-4 darab működött a terület különböző pontjain, amelyeket önálló rendszerek üzemeltettek.
Figyelembe véve a becsült egyidejűséget, a zuhanyfejekbe épített perlátorokat, valamint az üzemeltető tapasztalatait, egy zuhanymodul számára csúcsidőben percenként legalább 130-140 liter 36 °C fokos meleg vízre volt szükség. A szükséges kapacitáshoz zuhanymodulonként 4 készülék beépítését terveztük. Az adott szériát a gyártó kifejezetten a fokozott, rendkívüli igénybevételekre ajánlja. Mérete nem nagyobb egy tároló nélküli háztartási fali kazánnál. Kilépő teljesítménye 5,6 kW-tól 55 kW-ig változhat, rendkívül széles modulációs tartományban. Kültéri melegítőről van szó, tehát az elhelyezésükhöz nem szükséges robusztus, kéményekkel ellátott konténer. A készülékenként elérhető vízhozam az igényelt hőmérsékletlépcső esetén 37 liter percenként. A berendezés IP54 védettsége egy jellemzően poros, néha heves viharokkal bíró környezetben is megbízható működést garantál. A készülékeket földgáz vagy propán üzemre előkészítve forgalmazzák, de a fesztiválok esetében a földgázellátás nem biztosított, így cseppfolyós propán-bután gázt használtak a víz melegítésére.

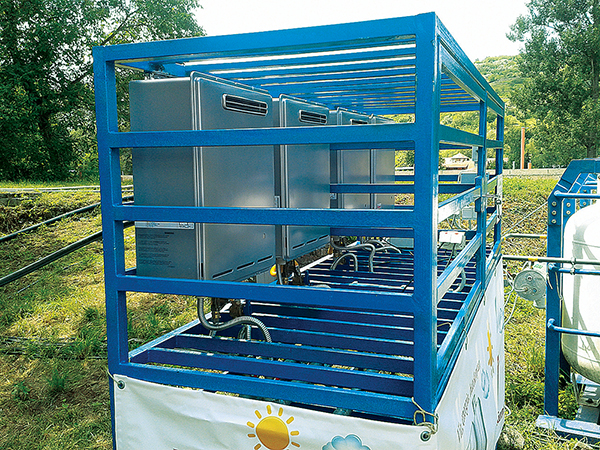

A 4 készülék hidraulikailag kiegyensúlyozott összekapcsolásával csúcsterhelés esetén 22 kg/órás maximális PB-gázfelhasználást kalkuláltunk. Ezt az elvételt egy hagyományos kistartály nem tudja a kívánt ideig kiszolgálni, ezért a gázellátást zuhanymodulonként 2 darab egy köbméteres gázhordóról biztosítottuk, egy tartályra szerelt, 30 kg/ óra teljesítményű, 4 kW-os, 230 V-os elektromos elpárologtató segítségével. A vízmelegítők falra vagy állványra is szerelhetők, de ebben az esetben a külső behatolás ellen védelem érdekében egy zárható palacktároló ketrecbe szereltük azokat, és abban rögzítettük a gáz-, illetve vízcsöveket is. A készülékek összehangolt működtetésére a legegyszerűbb megoldást választottuk, négy berendezésből háromba nyomásvezérelt szelepeket építettünk a hidegvíz-bemeneti csonkon, amelyek a szükséges teljesítmény függvényében nyitották vagy zárták az adott készüléket.
A vízmelegítők kilépő hőmérsékletének beállítására több lehetőség is van. Be lehet állítani egy külső digitális kont-roller segítségével, vagy a készüléken belüli ún. DIP kapcsolók segítségével. Mivel ebben az esetben a fesztivál ideje alatt állandó hőfokú meleg vízre volt szükség, az utóbbi, egyszerűbb megoldást választottuk. A készülékek a kilépő víz hőmérsékletét +/- 1 °C-os pontossággal képesek tartani az elvétel változásától függetlenül, ami egy ekkora zuhanymodulnál szokatlanul magas komfortérzetet nyújt, külön keverőszelep beépítése nélkül. A fesztiválok melegvíz-ellátásának megoldására – pilot projekt keretében – 2 melegvíz-előállító modult gyártottunk, amelyek a Hegyalja, a Campus, majd a Sziget Fesztiválokon mutatkoztak be az üzemeltető cég és a fesztiválozók legnagyobb megelégedésére.
