Idő- és mozdulattanulmány – BSRIA riportösszegzés
Hagyományos csővezetékszerelési módszer összehasonlítása a Viega Megapress technológiával
2021. április 15. | támogatott cikk, szponzor: Viega |
Az alábbi tartalom archív, 5 éve frissült utoljára. A cikkben szereplő információk mára aktualitásukat veszíthették, valamint a tartalom helyenként hiányos lehet (képek, táblázatok stb.).
A press csatlakozási technológia fejlődése és újításai révén egyre inkább alkalmazott csatlakozási módszer a csúcskategóriás lakóépületeken, a szállodákon és az egészségügyi létesítményeken át a világörökségi épületekig.
A Viega piacra dobta az első Megapress rendszert, amely lehetővé tette a vastag falú acélcső préselését, így a telepítés gyors, biztonságos és egyszerű. Azóta a Viega folyamatosan fejlesztette a technológiát. A préskötések négy collos átmérőjű csövekig használhatók – alternatívát kínálva a hegesztett, menetes és hornyos-kuplungos csatlakozásoknak.
A Megapress préskötések időmegtakarításának és telepítési sebességének bemutatásához a Viega megbízást adott a BSRIA független tesztelésére, ahol laboratóriumi körülmények között a préscsatlakozásokat összehasonlították a három alternatív csőcsatlakozási módszerrel.
A tesztelési folyamat
A BSRIA laboratóriumában ellenőrzött körülmények között végzett idő- és mozgásvizsgálat során a menetes, hornyos-kuplungos, hegesztett és Megapress préscsatlakozásokat hasonlították össze vastagfalú acélcsövek ½ ”–4” átmérőjű telepítésénél.
A négy telepítési módszer mindegyikét használták egy előre megtervezett, azonos csőméretekből idomokból álló rendszer összeállításához. Amely különböző méretű és átmérőjű csöveket tartalmazott. A folyamat az elejétől a végéig mérték, és magában foglalta bármely berendezés felállítását, a cső kivágását, a cső összekapcsolását és a végső összeszerelést is.

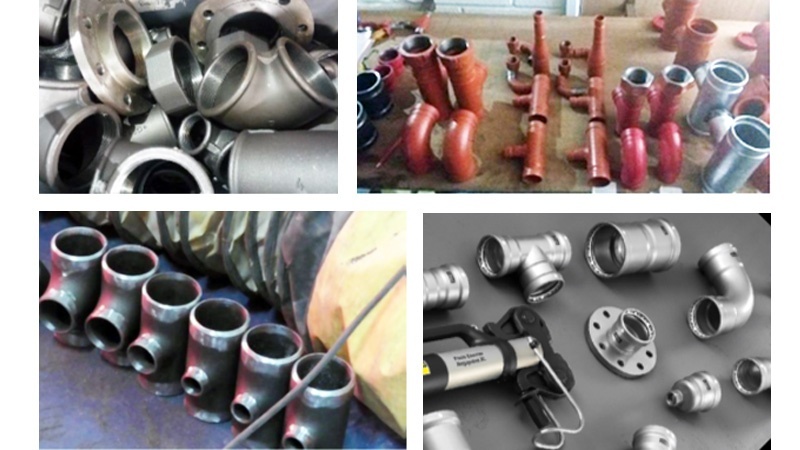

A tesztben használt négy módszer
- Menetes kötés – menetmetszéssel a csővezetéken, tömítés, majd menetes idomba való betekerés.
- Hornyos-kuplungos – horony létrehozása a csővezeték mindkét végén, majd a rögzítő-tömítő kuplung felhelyezése mindkét oldalon.
- Hegesztés – inert gáz (MIG) hegesztési eljárással a csővezetékek is idomok csatlakoztatásához.

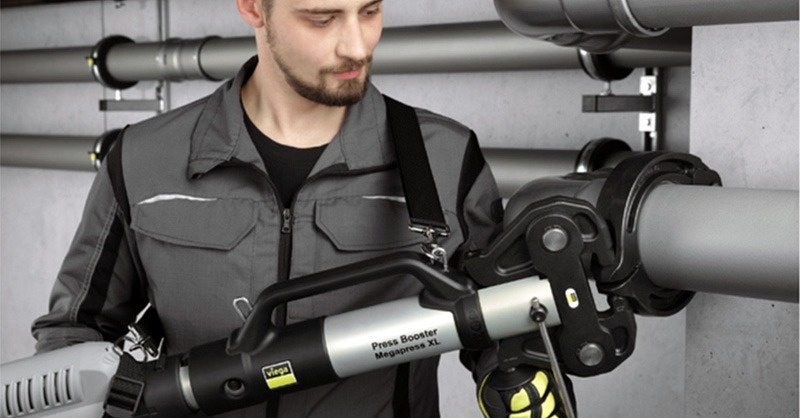

- Préskötés – a Viega Megapress csatlakozók és a Viega Pressgun 5 eszköz és adapterek segítségével.
Az eredmények

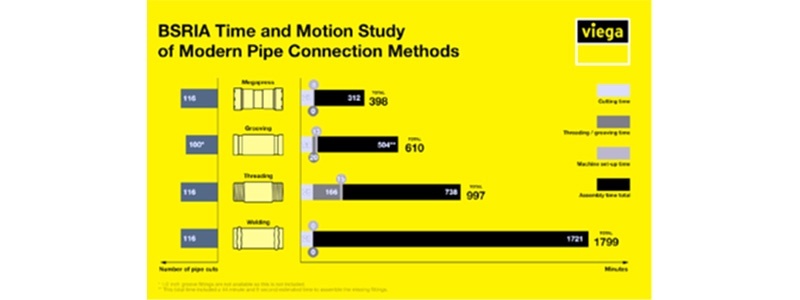

Az összeszerelés befejezése után az egyes módszereket, az egyes csőméretekhez tartozó időket, és a folyamat szakaszait összeállítottuk. Az alábbiakban bemutatjuk az összeszerelés befejezéséhez szükséges idő összesítését. A hegesztési módszer esetében a teljes összeszerelési idő szám tartalmazza a hegesztést és a végső összeszerelést is.
| Módszer | Csővágások száma | Csővágási idő (perc) |
Menetmetszés / horonykészítés ideje (perc) |
A gép üzemideje (perc) |
Összeszerelési idő összesen (perc) |
Összesen (perc) |
| Menetes | 116 | 78 | 166 | 15 | 738 | 997 |
| Hornyos-kuplungos | 100* | 73 | 20 | 13 | 504** | 610 |
| Hegesztés | 116 | 78 | – | – | 1721 | 1799 |
| Megapress | 116 | 78 | – | 8 | 312 | 398 |
| * A ½ hüvelykes horonyos-kuplungok nem állnak rendelkezésre, így ez nem tartalmazza. ** Ez a teljes idő 44 perc és 9 másodperc becsült időt tartalmazott a hiányzó szerelvények összeállításához. |
||||||
Órák és percek tekintetében:
- Megapress – 6 óra 38 perc
- Hornyos-kuplung – 10 óra 10 perc
- Menetes kötés – 16 óra 37 perc
- Hegesztés – 29 óra 59 perc
Ezek az eredmények azt mutatják, hogy a gyakorlatban a Megapress a következőket nyújtja:
- 78% időmegtakarítás a hegesztéshez képest.
- 60% időmegtakarítás a menetes kötéshez képest.
- 35% időmegtakarítás a hornyos-kuplungos technikához képest.
Ennek a megtakarításnak egy része a Megapress egyszerű és gyors összeszerelési folyamatának köszönhető. A szerelőknek egyszerűen le kell vágniuk a csövet a méretre, sorjázni kell a vágott felületet, rácsúsztatni a présszerelvényt a csőre és összepréselni a csatlakozást. A Megapress emellett feleslegessé teszi az időigényes folyamatokat, például menetek vagy hornyok készítése a cső egyes szakaszain. A menetes kötés esetében ez a teljes idő csaknem ötödét (18%) teszi ki, ha a menetmetsző gép felállításához szükséges idővel kombináljuk. Míg a hegesztés elkerüli ezt a további csőmódosítási lépést, maga a hegesztési folyamat sokkal időigényesebb. Például, még ezen a viszonylag kis léptékű telepítésen is a hegesztés további 23 órát vett igénybe a Megapresshez képest.
A préskötések előnyei
A sebesség és az egyszerűség mellett a préscsatlakozásoknak további előnyei vannak a telepítő számára. A Megapress javított biztonságot kínál, különösen a hegesztéshez képest nem igényel tűzveszélyes munkavégzést, vagy a telepítést végzőt nem teszi ki hegesztési füstnek vagy vegyi anyagoknak. Ez kiküszöböli a sérülések és a balesetek kockázatát, valamint csökkenti a helyszíni egészségügyi és biztonsági óvintézkedéseket. Ez különösen igaz most, amikor a hegesztési füstöket a Nemzetközi Rákkutató Ügynökség (IARC) emberi rákkeltő anyagnak minősítette, és hogy az Egészségügyi és Biztonsági Igazgatóság (HSE) frissítette a biztonságos munkavégzésre vonatkozó irányelveit.
Ezen kívül a préscsatlakozások tisztább alternatívát kínálnak, mivel a menettel ellentétben nincs szükség kenőolaj használatára a folyamat során. Ez azt jelenti, hogy a csövet és a környező területet nem kell tisztítani a telepítés alatt vagy után. Ez egyúttal csökkenti az öblítés szintjét is, amelyet a rendszernek az épület átadása előtt meg kell tennie a szennyeződések eltávolításához.
A préscsatlakozó rendszerek másik legfontosabb előnye, hogy az illesztés minősége nem változik, mivel a szerelvény vagy lepréselt állapotban van, erős és biztonságos csatlakozást képez, vagy teljesen hiányzik.

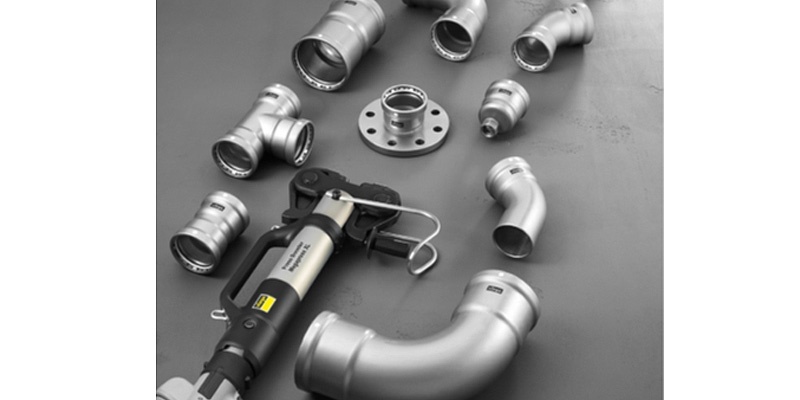

A kiváló minőségű préscsatlakozások olyan funkciókkal rendelkeznek, amelyek megbízhatóan jelzik a nem tömör kötéseket a telepítéskor, hogy elkerüljék a költséges helyreállítási munkákat a projekt befejezése után. Például a Megapress szerelvényekben található SC-Contur technológia bizonyítottan 100% pozitív szivárgást eredményez száraz vagy nedves szivárgási teszt során, ha a szerelvényt nincs lepréselve.
Ha többet szeretne megtudni a Viega átfogó préscsatlakozási kínálatáról,
beleértve a Megapress, Megapress G és Megapress S rendszert is,
látogasson el a www.viega.hu oldalra!
