Sauermann Delta Pack

Tökéletes megoldás a kondenzvíz-elvezetésre

2021. július 8. | támogatott cikk, szponzor: Sauermann |

Sauermann Delta Pack

Egyre népszerűbb a Delta Pack, a világ vezető kondenzvízszivattyú-gyártójának, a Sauermann-nak szerelési csomagja. A Delta Pack a klímaberendezés beltéri egységéhez jobbról és balról egyaránt gyorsan és egyszerűen felszerelhető.

A készlet tartalmaz egy 75 cm-es csatorna-elemet, egy kétoldalasan szerelhető fedeles sarokidomot, egy Si-10 univers’L típusú, nagyteljesítményű kondenzvíz-szivattyút, valamint minden, a szereléshez szükséges segédanyagot, mint gumitömítés, kábelkötő, dűbel és csavarok. Egy ajakos gumitömítés biztosítja a fali klímaberendezéshez történő rezgésmentes csatlakozást.

Címkép: Delta Pack – a szivattyú beépítési helyzete

A legtöbb, kereskedelmi forgalomban kapható klíma-beltéri egységhez színben is igazodva, a Sauermann a Delta Pack-ot elegáns, időtálló design-ban, két színben is forgalmazza: szignálfehérben és krémfehérben. A leginkább járatos, 80×60-as csatorna-méretben elegendő hely kínálkozik a kalorikus vezetékek telepítésére.

Az elérhető Delta Pack változatok áttekintése

Csatorna mérete Szín RAL-szám Rendelési szám
80×60 mm Szignálfehér RAL9003 DP10CE05UN23
80×60 mm Krémfehér RAL9001 DP10CE06UN23

Kifinomult technológia – hosszú évek tapasztalata alapján

A Delta Pack sarokidoma vibrációt elnyelő anyaggal borított és hagyományos, valamint könnyűszerkezetes iroda-falakra is egyszerűen rögzíthető. A kondenzvíz-szivattyú elmenő nyomóvezetékét a szivárgások elkerülése érdekében, egy gyárilag szerelt bilincs rögzíti. A nyomóvezeték speciális, habszivacs csővel szigetelt és ezáltal nem csupán a rezgések mechanikus átvitelét, hanem a csővezetéken a kondenzátum-képződést is megakadályozza. A kb. 1 m hosszú vezeték végén egy légbeszívó szelep (Drain Safe Device) található, mellyel a szifon-hatás előfordulását akadályozzuk meg.

A Delta Pack készlet elegáns és innovatív formatervezése, valamint az ezzel együtt bevezetett új szivattyú- és sarokidom-konstrukció, a megelőző modellekhez képest 12%-kal több helyet biztosít a hűtőköri csővezetékeknek. Az ∅⅜“ és ∅⅝“ átmérőjű szigetelt csöveket a Si-10 univers’L kondenzvíz-szivattyú mellett könnyen el lehet vezetni. Ennek megvalósítását a következő képen tudja megtekinteni.

Az újonnan bevezetett One-click csatorna-rögzítő rendszer a kábelcsatorna és a sarokidom villámgyors nyitását és zárását teszi lehetővé – akár kézzel is, szerszám nélkül. A telepítés és a karbantartás ezzel a rendszerrel rendkívül időtakarékosan elvégezhető, a csatorna felülete nem karcolódik, nem sérül.

Szakszerű telepítés esetén a Delta Pack kondenzvíz-szivattyújának zajszintje jelentősen alatta marad az egyéb rendszerelemek által keltett zajhatásnak.

Si-10 univers’L – az innovatív kondenzvíz-szivattyú, DualWave technológiáva

A Sauermann Si-10 univers’L kondenzvíz-szivattyú a Delta Pack csomag kulcsfontosságú alkatrésze. A DualWave technológiát alkalmazó szivattyú rendkívüli tulajdonságaival szinte elbűvöl. A rendkívüli teljesítményű dugattyús szivattyú legfontosabb műszaki adatai: 20 l/óra legnagyobb térfogatáram és a legfeljebb 10 m emelőmagasság, mindez 22 dB(A) mellett. Az innovatív DualWave dugattyús technológiának köszönhetően a Si-10 univers’L szivattyú lényegesen magasabb hatásfokú, mint az egyéb dugattyús szivattyúk. A DualWave technológia a váltóáram szinuszgörbéjének pozitív és negatív tartományát egyaránt hasznosítja, vagyis a rendelkezésre álló teljesítmény 100%-ban felhasználható. A hagyományos technológiák a hullámnak vagy csak a pozitív, vagy csak a negatív felét hasznosítják a dugattyú mozgatásához. Az Si-10 univers’L kondenzvíz-szivattyú ennek megfelelően kétszeres teljesítménnyel dolgozik, ráadásul a dugattyú a szinuszgörbe mindkét tartományában mozogva lényegesen egyenletesebben működik.  Így sikerül elérni a lényegesen alacsonyabb, 20-22 dB(A) zajszintet, melyet független tesztlaboratóriumok mérései is igazolnak.

A 20 l/óra legnagyobb térfogatáramnak köszönhetően a szivattyú megfelelő teljesítménnyel üzemel olyan telepítéseknél is, ahol hosszabb vezetékhosszak fordulnak elő és nagyobb emelőmagasság szükséges. A kondenzvíz-túlfolyás veszélye elhanyagolható. A szivattyú minden split beltéri egységhez használható.

Delta Pack műszaki adatok

Kondenzvíz-szivattyú Sauermann Si-10 univers’L
Max. térfogatáram 20 l/h
Max. emelőmagasság 10 m (4 l/h)
Zajszint (1m távolságban) 22 dB(A)
Max. kondenzátum-hőmérséklet 35 °C
Üzemmód folyamatos
Biztonsági kimenet NC 8 A ohmikus terhelés – 250 V
Csatornahossz és keresztmetszet H 750 mm / 80 × 60 mm
Sarokidom mérete H 130 × Sz 130 × M 60 mm
Védettség IP X4
Villamos kábel 1,5m / aszimmetrikusan rögzíthető csatlakozó
Kondenzátum-nyomóvezeték Ø belső 6 mm / 1 m
Kondenzátum-szívóvezeték Ø belső 15 mm / 650 mm
Csomagolási egység 5 db

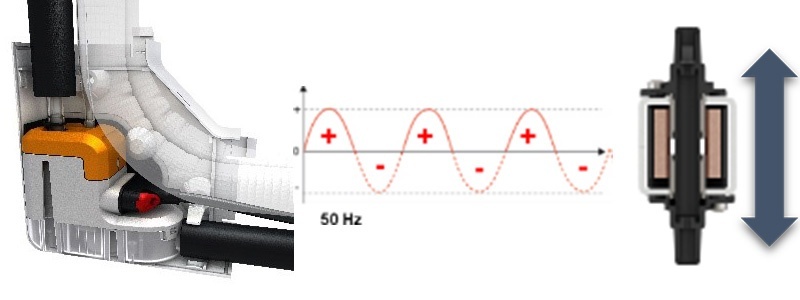

Balra: Si-10 univers’L sarokidomban

Jobbra: A DualWave technológia működési elve – a teljes szinuszhullámot hasznosítjuk

A DualWave technológia további előnye, hogy a kondenzátumban akár 2,6 mm átmérőjű szilárd részecskék továbbítását is lehetővé teszi. Ennek megfelelően a szivattyú elé elegendő egy nagyobb tűtávolságú fésűs szűrőt beépíteni, ami lényegesen ritkábban dugul el, mint egyéb gyártók finomszűrői.

Tudta-e, hogy...

  • a villamos csatlakozást a szivattyúház oldalán, a szivattyú nyomócsonkjától lehető legtávolabb alakítottuk ki, hogy az esetleges kondenzátum-képződés veszélyét ezzel is csökkentsük? A szivattyúház felső része egy oldalsó kifolyású vályúra emlékeztet. Így a magas helyiséghőmérséklet- illetve légnedvesség-ingadozások miatt az esetleg rosszul szigetelt hűtőköri vezetékek közelében, a csatornában kis mennyiségű kondenzátum-képződést tesznek lehetővé. Az oldalirányú kifolyás megvédi a villamos csatlakozást a vízzel történő érintkezéstől.
  • kis tartóelemek (Retainer) akadályozzák meg a mágneses úszógyűrű kiesését? Ezzel a módszerrel elértük, hogy karbantartás közben a gyűrű időigényes biztosítását a szerelőnek ne kelljen elvégezni.
  • a villamos érintkezési hibák előfordulását egy innovatív villamos csatlakozó beépítésével akadályozzuk meg? Érintkezési hibák vagy a kábel akaratlan meghúzásából vagy (nem megfelelő csatlakozás esetén) vibráció következtében fordulhatnak elő. Az aszimmetrikus csatlakozó lehetetlenné teszi a hibás villamos csatlakoztatást. A csatlakozón található ajakos gumitömítés védelmet biztosít a nemkívánatos vízbehatolás ellen.

Egyszerű szerelés

A Delta Pack mellé egy képekkel gazdagon illusztrált használati utasítást mellékelünk. Kérjük, kövesse pontosan a kiadvány utasításait. Röviden összefoglalva, így kell telepíteni a Delta Pack-ot:

  • Fúrás előtt a sarokidomot a klíma beltéri egységhez kell illeszteni, hogy a furatok pontos helyét meg tudjuk határozni. Az adott telepítéshez alkalmazkodva, hagyjon el kb. 2-8 mm távolságot a sarokidom és a beltéri egység között. A sarokidom hátoldalának rögzítéséhez 3 furatra van szükség. A mellékelt dűbelekkel és csavarokkal megfelelően tudja rögzíteni a sarokidom hátlapját a falra.
  • A szerelésekhez általában a 75 cm hosszú csatorna elegendő. A csatorna-idomot a mennyezet és a sarokidom közötti távolságnak megfelelő hosszra kell levágni. A szerelés végén helyezze fel a mellékelt mennyezeti átmeneti idomot, így elegánsan le tudja zárni a csatorna végét.
  • A csatorna szerelésének befejeztével sor kerülhet a szükséges villamos és hidraulikai elemek felhasználásával a kondenzvíz-szivattyú telepítésére.
  • Kösse össze a klímaberendezés kondenzátum-elvezetését a kondenzvíz-szivattyú szívócsonkjával, a mellékelt 50 cm hosszú ∅15 mm tömlővel. Ennek a tömlőnek a klímaberendezéstől kb. 40 mm-t el kell állnia.
  • Végezetül egy-két egyszerű kattintással helyezze fel a sarokidom és a csatorna fedelét.

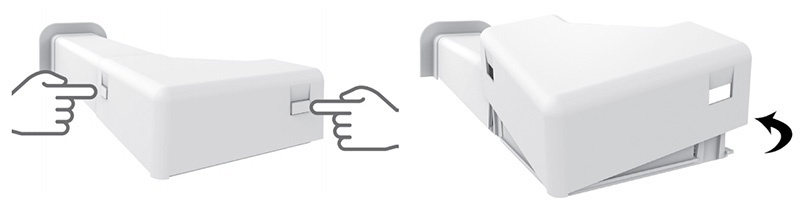

One-click-rendszer – a sarokidom nyitása és zárása

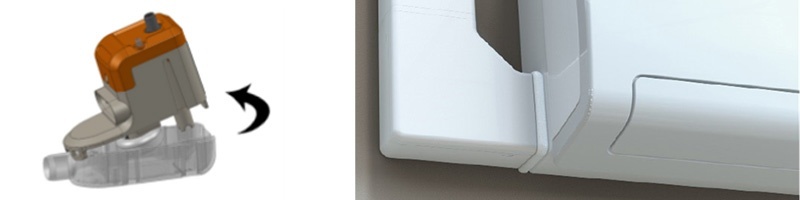

Egyszerű és gyors karbantartás – idő- és költségtakarékosan

Gyártóként ajánljuk minden egyes kondenzvíz-szivattyú legalább évi egyszeri karbantartását. Az elképzelhető legideálisabb időpont tavasszal van, röviddel a klímaszezon kezdete előtt.

 Először is vegye le a sarokidom fedelét. Ez a One-Click rögzítésnek köszönhetően néhány másodperc alatt, szerszám nélkül elvégezhető. A fedél mögött található a Si-10 univers’L kondenzvíz-szivattyú. Oldja meg a csatlakozó zárását és húzza ki a szívóoldali kondenz-vezetéket a szivattyúból. A szivattyú máris kivehető. Ez az egyszerű szerelési mód a Si-10 univers’L további előnye más gyártók, fix villamos kötéssel bekötött szivattyúival szemben. A szivattyú elkoszolódásának mértéke az átlátszó szivattyúházon keresztül megállapítható. A tartály – szükség esetén – egy kis karral levehető, majd tisztítható és egyszerűen újra bepattintható. Végezetül állítsa vissza az elektromos és hidraulikai kötéseket és helyezze fel a fedelet a sarokidomra, enyhe nyomással (klikk) rögzítse. Ezzel a mozdulattal a szivattyútisztítás, szükség esetén szivattyúcsere, kevesebb mint egy perc alatt végrehajtható.

A Delta Pack előnyei

  • egyszerű, gyors telepítés és alacsony karbantartásigény – idő- és költségtakarékos
  • univerzális beépíthetőség – minden szokványos klíma-telepítésnél
  • Si-10 univers’L – megbízható, hossz élettartamú kondenzvíz-szivattyú, DualWave technológiával a legnagyobb üzembiztonságért
  • a meghibásodások és karbantartásigény drasztikus csökkenése
  • Önhöz közel is beszerezhető – keresse nagykereskedőjénél
  • elégedett megrendelők
