Felújításoknál kiemelten fontos, hogy a helyszíni adottsághoz és igényekhez a leginkább igazodó rendszert tudjuk kialakítani. A jelen projektnél egy négyszintes villaépület komplett felújítása és belső átépítése történt.
Felületfűtés és -hűtés
Több tényező is nehezítette a munkát: aránylag kis belmagasságok; összetett helyiség geometriák; meglévő medence részleges újrafelhasználása; irreális építtetői elvárások. Előbbiek indokolták, hogy többféle felületfűtési-hűtési rendszerkialakítást kellett alkalmazni. A rendszerek kiválasztásánál azt is figyelembe kellett venni, hogy a felújítást az építtető szoros határidővel kívánta intézni, így a lehető leggyorsabban telepíthető felületfűtés-hűtési rendszereket kellett kiválasztani (természetesen szem előtt tartva a műszaki szempontokat és helyi adottságokat).
A pinceszinten volt egy „nehezítő” tényező, mégpedig egy meglévő medence, amit az építtető részben le akart fedni, másik részét pedig megtartani és egy beltéri mászófalat kialakítani benne. A lefedett részen is ragaszkodott az építtető a padlófűtés kialakításához. A medence lefedése a statikus és építész tervező által kitalált fa szerkezetű fedés lett, amelyre statikus kérésére száraz rendszerű padlófűtést kellett telepíteni a terhelés minimalizálása érdekében. Így a pincében két különböző féle padlófűtési rendszer került kialakításra. A medencefedéses részen Roth ClimaComfort Panel száraz rendszerű padlófűtés, míg a többi részen Roth Original Tacker rendszerű padlófűtés lett kiépítve. Mindkét rendszer nagy előnye a gyors és egyszerű telepíthetőség.

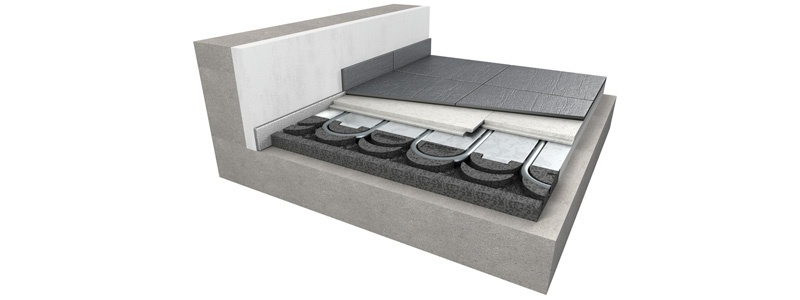

A panel rendszerű padlófűtés lehetővé tesz egy alacsonyabb rétegrendű kialakítást a „hagyományos” padlófűtési rendszerekhez képest. Kialakítástól függően akár már 14 mm (+burkolat) rétegvastagságban megszerelhető. Amennyiben nem szükséges szárazpadló lap fektetése a teherelosztás miatt, úgy direktbe is burkolható, ami szintén gyorsítja a kivitelezést.

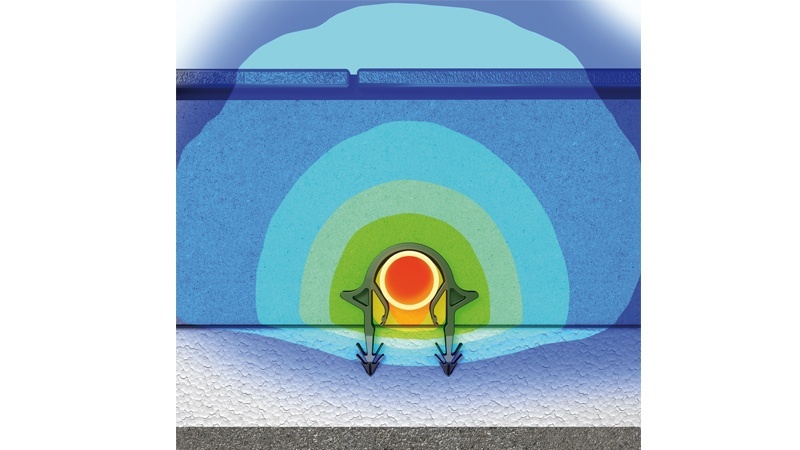

A Roth Original Tackeres padlófűtés is gyors és pontos szerelést tesz lehetővé. A speciális Ex-Klips tackertüske dupla körmökkel, illetve csőkiemelő funkcióval rendelkezik. A dupla köröm biztosítja a rendszerlemezben való stabil rögzítést, míg a kiemelő funkció szolgálja, hogy a beton a cső alá is be tudjon folyni, amivel a jobb hőátadás és gyorsabb felfűtés meg tud valósulni.
A földszinten és emeleten a belmagasság és a tartószerkezeti adottságok lehetővé tették, hogy „normál” rétegvastagágú padlófűtés készüljön, így ezeken a helyeken is Roth Original Tacker rendszer került telepítésre. Ezeken a szinteken a hűtést is meg kellett oldani. A monolit födémes szakaszokon vakolatos rendszerű mennyezethűtést alakítottak ki, míg az emelet azon részein, ahol ferdesíkú, könnyűszerkezetes tető van, ott száraz rendszerű mennyezethűtés készült. A száraz rendszernél a Roth ClimaComfort Dryfix szabad fektetésű rendszerre esett a választás, amivel az álmennyezeti akadályok (süllyesztett lámpák, légszelepek) egyszerűen kikerülhetőek. Ráadásul ennél a rendszernél még az esetleges szerelési hibalehetőségeket is minimalizáljuk, hiszen nincs csőtoldás, idomozás az álmennyezetben. Az egyes körök 17 mm-es csőből, toldásmentesen kerülnek letekerésre és csak az osztó-gyűjtőnél van csőkötés (eurokónuszos csatlakozás). A nagy csőátmérőnek köszönhetően a hidraulika is kedvezőbben alakul.

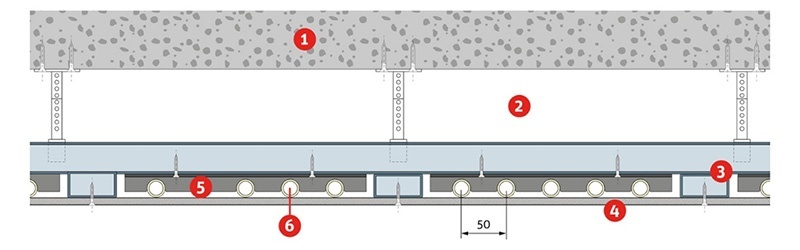

A ClimaComfort Dryfix rendszer felépítése:
1.Betonfödém, 2.Légtér, 3.Szárazépítészeti tartószerkezet (CD profil 60/27), 4. Klímakarton (0,3 W/mK; s=10 mm), 5. Roth ClimaComfort Dryfix csőrögzítő tartósín (tartósín és CD profil között EPDM szalag), 6. Roth X-PERT S5+® 17 mm csővezeték

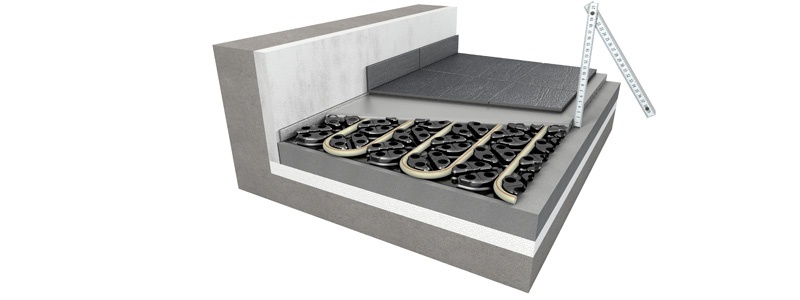

A tetőtérben sajnos csak kis belmagasság állt rendelkezésre a legtöbb részen, amit az építtető már nem kívánt tovább csökkenteni „normál” rétegrendű padlófűtési rendszerrel. A másik fő érv az alacsony rétegrendű padlófűtés mellett a meglévő burkolat meghagyása volt, ezáltal is minimalizálva a bontási költségeket. Így esett a választás a Roth ClimaComfort Compact padlófűtési rendszerre. Ezt a rendszert kifejezetten a felújításokhoz fejlesztették ki, amivel biztosítható a megfelelő hőkomfort a belmagasság érdemi csökkentése (mindössze 17 mm+a burkolat vastagsága) és a meglévő burkolat bontása nélkül.
A rendszer az alábbiak szerint épül fel:
öntapadó pogácsás rendszerlemez (75 mm-es osztásközzel)
Roth ClimaComfort S5 11 mm-es padlófűtéscső
öntapadó szegélyszigetelő csík
dilatációs profil
padlófűtéshez alkalmas önterülő esztrich és hozzá tartozó alapozó
A telepítéshez fontos figyelembe venni, hogy a meglévő aljzatnak (amire a fektetés történik) síknak, repedésmentesnek, pormentesnek és megfelelő szilárdágúnak kell lennie. Jelen projekt esetén a feltételek adottak voltak, így az alacsony rétegrendű padlófűtés telepítése nem okozott gondot.
Bár a témában már sok szakcikk született, de azért mi is fontosnak tartjuk megemlíteni röviden a felülethűtés és a páratartalom viszonyát. A felülethűtési rendszerek a magas komfort, a csendes működés és a huzathatás hiánya miatt igen népszerűek. Azonban a helyiségekben lévő magas páratartalom kezeletlensége negatívan befolyásolja ezen rendszerek működését. Az időjárási viszonyok napjainkban egyre inkább olyan irányba tolódnak el, hogy sokkal több és hosszabb párás meleg időszak jelentkezik. Amikor a harmatponti hőmérséklet magas, akkor a felülethűtési rendszereknél fellép a kondenzációs veszély. Ennek megakadályozására a hűtésvezérlés kell beavatkozzon. A beavatkozás két féle módon történhet: az előremenő hűtővíz hőmérsékletet megemeli vagy lekapcsolja a veszélyes zónában lévő hűtőfelületeket. Mindkét verziónál a hűtőhatás csökken (vagy megszűnik). A fenti probléma kezelésére tehát mindenképpen szükséges a helyiség levegőjének a szárítása, illetve a bent keletkező pára hatékony elvitele.
Jelen projekt esetén a gépész tervező a fenti probléma kezelésére fan-coilos rendszert is tervezett. A fan-coilokkal nem csak a helyiségek kiegészítő hűtése oldható meg (például, ahol a mennyezethűtés nem tudja önállóan kihűteni e helyiséget), hanem a levegő szárítása is biztosítható. A helyiségekből a bent felszabaduló pára elvitelére és a megfelelő beltéri levegőminőség biztosítására központi hővisszanyerős szellőzőrendszer is készült.
Hővisszanyerős szellőztetés – felújításokhoz is komfortos megoldás
A felújítások során a korszerű épületgépészeti rendszerek kiválasztása kulcsfontosságú a végeredmény minősége és energiahatékonysága szempontjából. Egy 4 szintes villa teljes felújításánál, ahol a belső átalakítások és a meglévő szerkezetek újszerű hasznosítása is nehezítette a munkát, a hővisszanyerős szellőztető rendszerek kiemelt szerephez jutottak. A villa belmagassága viszonylag alacsony, a helyiségek geometriája összetett, a meglévő medence részleges újrafelhasználása pedig különösen kreatív megoldásokat követelt meg. Az építtető magas elvárásai, valamint a szűk határidők miatti igény a gyors beépíthetőségre olyan innovatív rendszerek alkalmazását tették szükségessé, amelyek egyszerre szolgálják a komfortot, az energiahatékonyságot és a helyszíni adottságokat.
Miért a hővisszanyerős szellőztetést?
A hővisszanyerős szellőztetés nem csupán friss levegőt biztosít, de a berendezés visszanyeri az eltávozó levegő hőenergiájának akár 90%-át, így jelentősen csökkenthető az épület fűtési vagy hűtési energiafelhasználása. Ez a megoldás különösen előnyös olyan komoly felújítási projektek esetén, ahol a komfort és az energiatakarékosság nem csupán trendi szempont, hanem a beruházó szándékainak fontos része.
Alkalmazott technológiák
A számos helyiség miatt a felújításoknál legegyszerűbb decentrális rendszer itt nem jöhetett szóba, így az épület általános légcseréjét, központi hővisszanyerős szellőztető rendszerrel oldottuk meg. Egyes helyiségek azonban a helyi adottságok miatt külön szellőztető megoldást kaptak. A központi rendszer szíve a Helios KWL sorozatú korszerű szellőztető berendezése, magas hatásfokú kereszt-ellenáramú hőcserélővel, energiatakarékos és csendes ventilátorokkal és beépített webszerveres vezérléssel, amely lehetővé teszi az egyszerű kezelést és többféle lehetőséget nyújt automatikához/épületfelügyelethez történő csatlakozásra is. Természetesen rendelkezik automata bypass funkcióval a szabad hűtéshez és nyáron aktív hűtés mellett a hűtési energiát is képes visszanyerni.

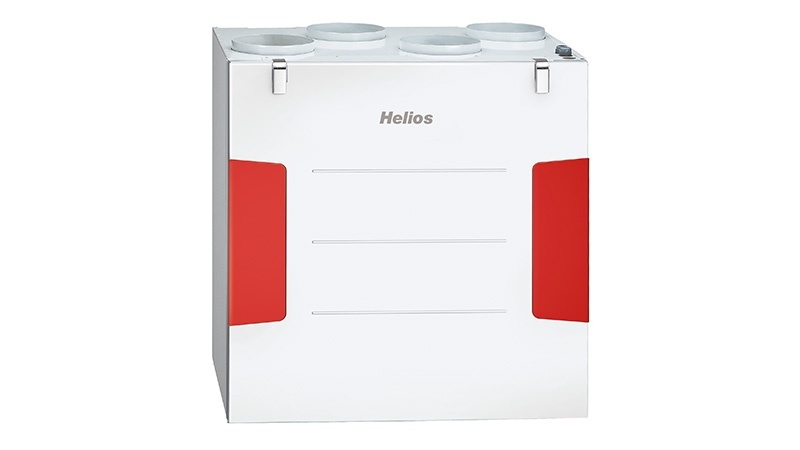

Helios KWL gép
A belső légelosztó hálózat a higiénikus és áthallás mentes FlexPipe® rendszerrel került kialakításra, amely megfelelő rugalmasságot biztosított. Különösen a helyhiánnyal küzdő, szűk helyeken jött jól, hogy a kör keresztmetszetű 75-ös és az ovális 51 mm magas csövek oda-vissza átválthatók, kombinálhatók.

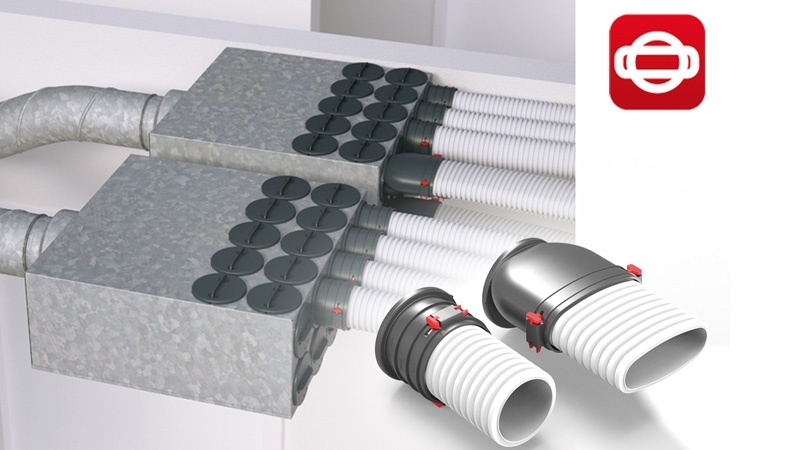

Helios FlexPipe rendszer (kör/ovális)
Egyedi megoldások
Néhány WC helyiség saját Helios ELS típusú elszívó kisventilátort kapott, elsősorban a WC-csésze elszívás miatt, amellyel teljesen szagtalan wc-t tudunk biztosítani. A Helios ELS kis elszívói a kategória legfejlettebb eszközei, minden paramétere teljesen szabadon beállítható NFC kommunikáció segítségével a telefonunkról, akár úgy is, hogy az áram nincs még bekötve. A központi KWL gép biztosítja a wc elszívás légpótlását – amikor az működik – erre a gépen szériakivitelben elérhető több bementből használtunk fel egyet, és az üzemnek megfelelő elszívott/befújt légmennyiséget erre beállítottuk.
Helios ELS-NFC
A nyári időszakban előfordulhat, hogy egy eső után egyszerre jelenik meg a meleg és a magas páratartalom. Ilyenkor a szellőztetéssel bejuttatott friss levegő akár növelheti is a lakás páratartalmát és megnehezíti a felülethűtési rendszerek üzemét. Ennek minimalizálására a Helios FDR abszolút páratartalom vezérlő készletét integráltuk a szellőztetésbe. Ez a külső és belső érzékelőkkel ellátott vezérlés nem a relatív páratartalmat figyeli, hanem a levegő abszolút nedvesség tartalmát, így hőmérséklettől függetlenül el tudja dönteni mikor kell lecsökkenteni a szellőztetést, mert a kinti levegőben több a nedvesség, mint a bentiben.

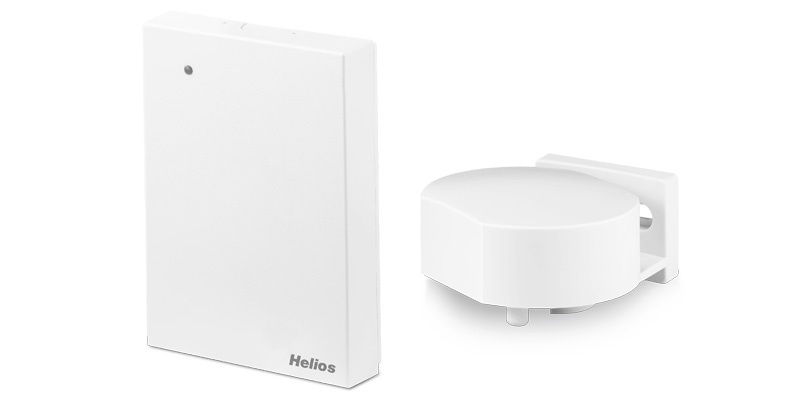

Helios FDR
Gyors telepítés – a szoros határidők garanciája
A projekt legnagyobb kihívása volt az időszűke, mely miatt a lehető leggyorsabb, mégis megbízható és műszakilag kifogástalan megoldásokat kellett választani. A Helios hővisszanyerős szellőztető rendszerek előnye, hogy komplex funkcióikkal és moduláris felépítésükkel rendkívül gyors telepítést tesznek lehetővé, alkalmazkodva a villa egyedi adottságaihoz és a felújítási határidőkhöz. Ez a villa felújítás tökéletes példája annak, hogy a modern technológiák és előremutató rendszertervezés miként teszi lehetővé a komplex, bonyolult helyszíni adottságok között is a minőségi otthon megteremtését – energiatakarékosan, komfortosan és a lehető leggyorsabb ütemű kivitelezéssel.
