Felületfűtési rendszerek szerkezeti típusai az EN 1264 szabvány szerint
2026. április 8. | támogatott cikk, szponzor: KAN-Therm |
A felületfűtési rendszerek különböző szerkezeti megoldásokkal készülhetnek. A leggyakrabban alkalmazott rendszerek az EN 1264 szabvány szerinti A és B típusú kialakítások. Ismerje meg a különbségeket, és válassza ki az ön rendszeréhez megfelelő megoldást!
A padlófűtési rendszer felépítése – rétegek
Egy tipikus padlófűtési vagy felülethűtési rendszer több alapvető rétegből áll, amelyek biztosítják a hatékony működést, a tartósságot és a komfortot.
A fő rétegek:
hőszigetelő réteg – közvetlenül a födémen helyezkedik el, csökkenti a hőveszteséget,
nedvesség elleni szigetelés – védi a hőszigetelést a nedvességtől,
hőelosztó réteg – általában esztrich (nedves vagy száraz), amelybe a fűtési csövek kerülnek,
padlóburkolat – pl. csempe, laminált padló vagy egyéb burkolat.
Ez a rétegrend biztosítja az egyenletes hőeloszlást és a rendszer magas hatásfokát.
Padlófűtési rendszerek típusai az EN 1264 szerint
Az EN 1264 európai szabvány a felületfűtési és -hűtési rendszereket három fő típusba sorolja:
A típus
B típus
C típus
A gyakorlatban, valamint a KAN-therm rendszerekben leggyakrabban az A és B típusú megoldások kerülnek alkalmazásra, amelyek elsősorban a csövek elhelyezésében különböznek.
A típus – csövek az esztrichben
Az A típusú rendszerben a fűtési csövek:
a hőszigetelésen vagy közvetlenül felette helyezkednek el,
teljes mértékben az esztrich rétegbe vannak ágyazva.
Az A típus előnyei:
kiváló hőátadás és hőtárolás,
stabil működés,
széles körben alkalmazott lakó- és ipari épületekben.
Ez a legelterjedtebb padlófűtési megoldás a modern épületgépészeti rendszerekben.
a hőszigetelő réteg felső részében helyezkednek el,
gyakran speciális rendszerlemezekben vannak rögzítve.
A B típus jellemzői:
gyorsabb reakció a hőmérséklet-változásokra,
kisebb hőtehetetlenség az A típushoz képest,
gyakran alkalmazzák felújításoknál és könnyűszerkezetes rendszereknél.
Falfűtési rendszerek – szerkezeti típusok
Hasonló felosztás érvényes a falfűtési rendszerekre is:
A típus – csövek a vakolatban,
B típus – csövek a hőszigetelésben vagy légrétegben (pl. szárazépítési rendszerekben).
A címképen balra: A típus, jobbra: B típus.

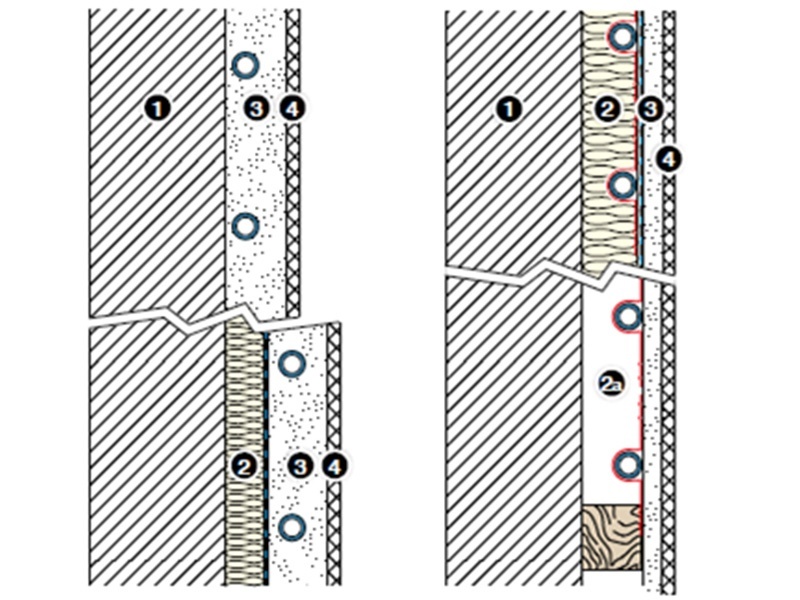

Balra: A típus, jobbra: B típus
1. fal, 2. hőszigetelő réteg (vagy légréteg), 2a. légréteg, 3. vakolatréteg, 4. falburkolat vagy gipszglettréteg
Hogyan válasszuk ki a megfelelő rendszert?
A megfelelő rendszer kiválasztása több tényezőtől függ:
az épület típusa (új építés vagy felújítás),
a rendelkezésre álló rétegvastagság,
a kívánt reakcióidő,
tervezési és energetikai követelmények.
A KAN-therm rendszerek megoldásokat kínálnak mind új beruházásokhoz, mind meglévő épületek korszerűsítéséhez.
Összefoglalás
Az A és B típusú padlófűtési rendszerek elsősorban a csövek elhelyezésében és a működési jellemzőkben különböznek. Ezek ismerete segít az optimális rendszer kiválasztásában, biztosítva a komfortot és az energiahatékonyságot.
