Si-27 – a legkelendőbb Sauermann kondenzvízszivattyú
Szabadalmazott Sauermann technológia
2021. október 28. | támogatott cikk, szponzor: Sauermann |
Az alábbi tartalom archív, 5 éve frissült utoljára. A cikkben szereplő információk mára aktualitásukat veszíthették, valamint a tartalom helyenként hiányos lehet (képek, táblázatok stb.).

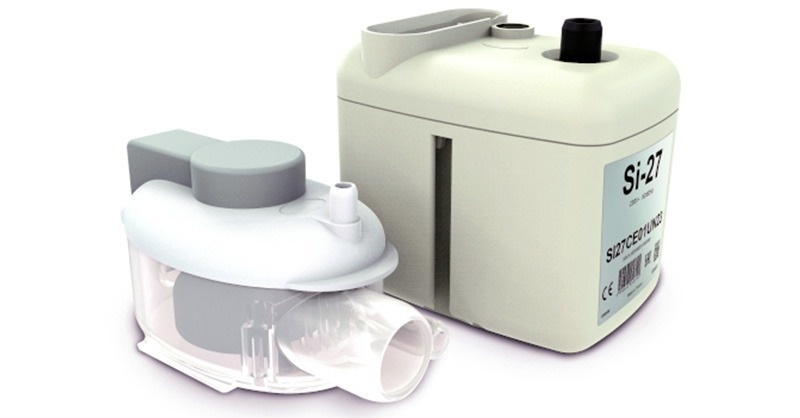

A Sauermann, a kondenzvízszivattyúk vezető európai gyártója, a termékek széles palettáját kínálja, szinte valamennyi alkalmazásra. A légkondicionálók dugattyús szivattyúi közül a Sauermann Si-27 kondenzvízszivattyú a legismertebb. Ez egy ún. split rendszerű szivattyú, ahol az úszókapcsoló és a motorblokk külön egységet képez.
Mitől más egy Si-27 szivattyú, mint a piac más kondenzvíz-szivattyúi?
Az Si-27 egy megbízható és erős kondenzvíz-szivattyú, melynek maximális térfogatárama 20 l/h és emelőmagassága max. 10m. Mindez kis méretben, melyet a szabadalmazott Sauermann-technológia tesz lehetővé.
Hogyan működik a Sauermann technológia?

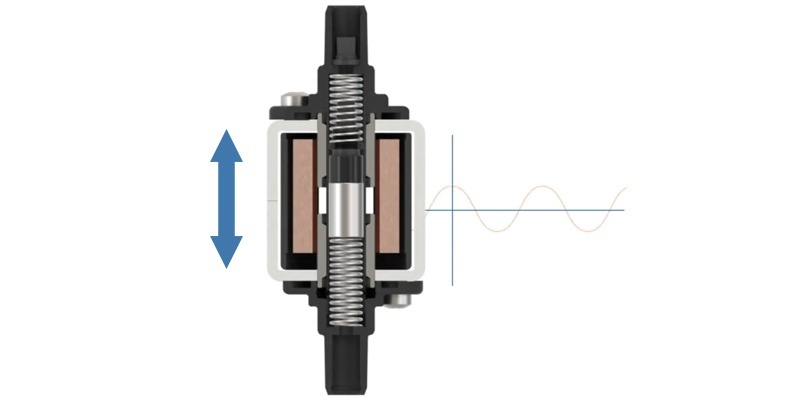

A szabadalmazott Sauermann technológiát egy kettős hullám-technológiaként jellemezhetjük. Az összehasonlíthatóan nagyobb és nehezebb dugattyút egy folyamatos mágneses mező mozgatja és így a rendelkezésre álló villamos teljesítmény 100%-át hasznosítja. A dugattyú mozgása simább, csendes, rezgésmentes. Teljesítménye kétszeres a hagyományos technológiához képest, ahol a dugattyú csak az egyik hullámot hasznosítja. Hagyományos szivattyúkban a szivattyút rugó mozgatja vissza, így az elektromágneses és mechanikus hatások váltakozása zajt és rezgéseket okoz.
A Sauermann technológia a szinuszhullámot teljes egészében hasznosítja
Alacsony karbantartásigény
A nagyméretű dugattyú akár 2,6 mm átmérőjű szilárd részecskéket is el tud távolítani. Így a szivattyú szennyezett levegőjű terekben is kiválóan használható, mint pl. pékségek, fodrászatok stb. A szivattyú előtt nem kell finomszűrőt használni, ami csak a dugulásveszélyt növelné.
A 2,6 mm-nél nagyobb részecskéket egy fésűs szűrő távolítja el, amit egyszerűen tisztíthatunk. A fésűs szűrő és a Sauermann technológia kombinációja a dugulásveszélyt drasztikusan lecsökkenti. Ez az oka, hogy az Si-27 a hosszú élettartamról ismert.
Az Si-27 műszaki paraméterei
Műszaki adatok
Si-27
Zajszint 1 m távolságban
≤20 dB(A)
Max. térfogatáram
20 l/h
Max. emelőmagasság
4 l/h-nál 10 m 0 l/h-nál 14 m
Max. szívómagasság
3 m
Üzemmód
100%
Teljesítményfelvétel
14 W
Max. légkondicionáló teljesítmény
20 kW
Méretek (h×sz×m)
68×43,5×60 mm
A zajszintméréseket az ISO 3744 szabvány szerint egy külső állami laboratórium (LNE) végezte. A klímaberendezések mintegy 95%-a alkalmas az Si-27 fogadására, ez egy óriási alkalmazási lehetőség.
A valós térfogatáram meghatározása – hogyan válasszunk kondenzvíz-szivattyút?
Gyakran felmerül a kérdés, hogy miképpen kell a valós térfogatáramot meghatározni és melyik szivattyú alkalmas az adott berendezéshez. Ehhez a szívómagasságot, az emelőmagasságot, a csőhosszat és a klímaberendezés teljesítményét kell ismernünk. A mi éghajlati viszonyaink között 1 kW hűtőteljesítményre 0,8 l/h kondenzátumot becsülhetünk. A Sauermann minden műszaki adatlaphoz térfogatáram-meghatározó táblázatot mellékel.
Két példa: 7 kW-os klímaberendezés, ahol 5,6 l/h kondenzvizet kell elszállítani.
Kondenzvíz-szivattyú 12 l/h max. térfogatárammal
A rendszer egy 12 l/h teljesítményű szivattyúval, 1 m szívómagassaággal, 4 m emelőmagassággal és 6 m vízszintes csőhosszal (11 m teljes csőhossz) – a tényleges térfogatáram 4,2 l/h lesz.
A szivattyú teljesítménye alacsony
Kondenzvíz-szivattyú 20 l/h max. térfogatárammal
A rendszer egy 20 l/h teljesítményű szivattyúval, 1 m szívómagassaággal, 4 m emelőmagassággal és 6 m vízszintes csőhosszal (11 m teljes csőhossz) – a tényleges térfogatáram 6 l/h lesz.
A szivattyú teljesítménye megfelelő

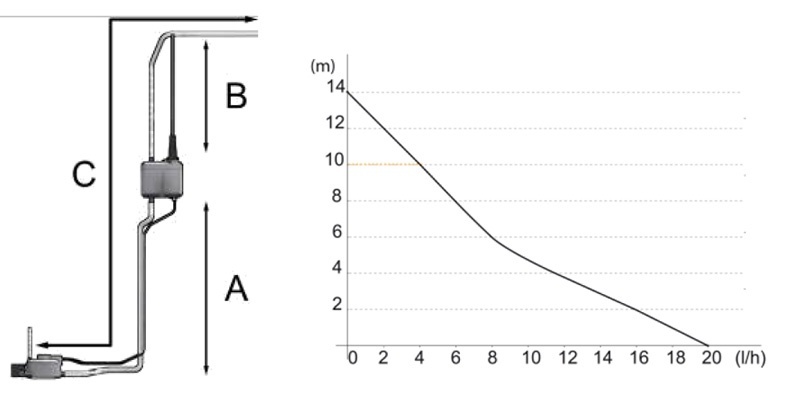

Si-27 valós térfogatárama
Valós hozamok (l/h)
Szívási magasság (A)
Szállítási magasság (B)
A csővezeték teljes hossza Ø bels. 6 mm, ¼” (C)
5 m
10 m
20 m
30 m
0 m
0 m
20
19
18
17
0 m
2 m
16
15
14
13,5
0 m
4 m
11,5
11
10,5
10
0 m
6 m
8,5
7,5
6,5
0 m
8 m
6
5
4
0 m
10 m
4
3,5
2,5
1 m
0 m
14
13
12
11
1 m
2 m
11
10
9
8
1 m
4 m
7,5
7
6
5
1 m
6m
4,5
4
2 m
0 m
11
10
9
8
2 m
2m
9
8
7
6
2 m
4m
5,5
5
4,5
3 m
0 m
10,5
9
8
7
3 m
2 m
8
7
6
5
3 m
4 m
5
4
A Sauermann Si-27 egyszerű telepítése és karbantartása
Az Si-27 kis méretei miatt a legtöbb klímaberendezéshez vagy rendszerbe egyszerűen telepíthető. Kövesse a Sauermann kézikönyv utasításait és ügyeljen a megfelelő vízoldali kötésekre. Egy speciális rezgéscsillapító gumi konzol alaptartozék. Használja ezt a függő, csőre vagy falra szerelésnél.

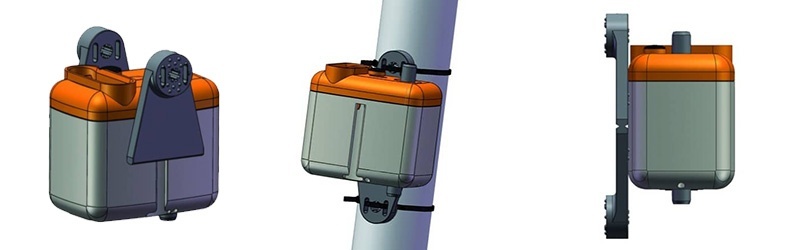

Szivattyú telepítése a rezgéscsillapító konzollal
A külső úszókapcsoló – 55×37×38,5 mm – minden beltéri egységben megtalálja a helyét. Ügyeljen az úszókapcsoló vízszintes helyzetére. Az úszókapcsoló gyors és biztonságos rögzítéséhez tartozékként egy kétoldalas ragasztóval ellátott szerelőlapot szállítunk minden egyes Si-27 csomagban.
Javasoljuk a kondenzvíz-szivattyú évenkénti karbantartását, legjobb erre a klímaszezon kezdete előtti időszak. Karbantartáskor először ellenőrizze a szivattyú-egység villamos és vízoldali csatlakozásait.
Legtöbb esetben elegendő az úszókapcsoló vizuális ellenőrzése. Az átlátszó úszóházban az elszennyeződés mértéke kívülről látható. Az úszókapcsolót egyszerűen kinyithatja, a speciális tartó megakadályozza az úszó felakadását vagy leesését. Tisztítsa meg tiszta vízzel, vagy erős szennyezés esetén 5%-os klóros oldattal.
Tudta, hogy a Sauermann ügyel még az úszó átmérőjének és belső tengelyének megfelelő arányára is? Ez a megfelelő arányszám akadályozza meg az úszót felakadását és beragadását.
Feszültségmentes kontaktus az Si-27-en
Használja a beépített feszültségmentes biztonsági kontaktust, megelőzve a szivárgás lehetőségét. A szürke és fekete kábeleket a kondenzvíz-szivattyú és a légkondicionáló berendezés villamos összekötéséhez. Hiba esetén az úszókapcsolótól érkező vízszint-jel megszakítja az alapállásban zárt (NC) kapcsolót, lekapcsolja a klímaberendezést, megakadályozza a vízszivárgást. Ellenőrizze a klímaberendezés és a Sauermann gépkönyveiben a feszültségmentes kontaktus helyes bekötését. A védelmet 8A/250 V ohmikus terhelésre kell méretezni.
