Könnyen szerelhető szellőzőrendszerek az Aerecotól
2021. október 31. | támogatott cikk, szponzor: Aereco |

Ne felejtsük el, hogy az energetikának való megfelelési kötelezettség elkerülhetetlen velejárója a szinte légtömör épületszerkezet kialakítása, amelyet kiváló hőszigetelő rendszerrel, valamint fokozott légzárású nyílászárók alkalmazásával lehet biztosítani. Ez a megoldás azonban az épület természetes filtrációját szinte nullára csökkenti, ami elkerülhetetlenül szükségessé teszi gépi szellőző rendszer kiépítését.
Annak ellenére, hogy a jogszabályi környezet e téren még igen megengedő, az energia hatékonyság mellett az élhető komfortot biztosító gépészeti rendszerek kialakítása sem téveszthető szem elől. Ennek tudatában érdemes időt és energiát szánni arra, hogy felhívjuk a beruházó figyelmét erre a kérdésre. Fontos tudni, hogy egy-egy berendezés műszaki tartalmában igen jelentős különbségek lehetnek.
Alapvető kérdés a hőcserélő kialakítása és anyaga, ami meghatározza a hővisszanyerési hatásfokot. Kisebb gépek esetén legelterjedtebb a kereszt-ellenáramú hőcserélő, ami igen magas, akár 90%-os hővisszanyerési hatásfokot is elérhet. A hőcserélő anyaga is különböző lehet. Legtöbb gyártmányban alumínium lemezes hőcserélőt találunk, ami optimális az alumínium jó hővezető tulajdonsága miatt. Emellett műanyag és papír hőcserélővel is készülnek szellőző gépek.
A másik legfontosabb kérdés, hogy az adott gép a katalógus adatokban szereplő légszállítást milyen rendszer ellenállás mellett, és milyen zajterheléssel tudja biztosítani. Ebben jelentős különbség van a gyártók között és ez nagyban befolyásolja a rendszer működését. Mindenképpen körültekintően kell gépet választani, hogy az adott épület igényeit a leghidegebb téli és legmelegebb nyári időszakban is ki tudja szolgálni.
Miért különösen jó választás az Aereco HR sorozatú hővisszanyerői

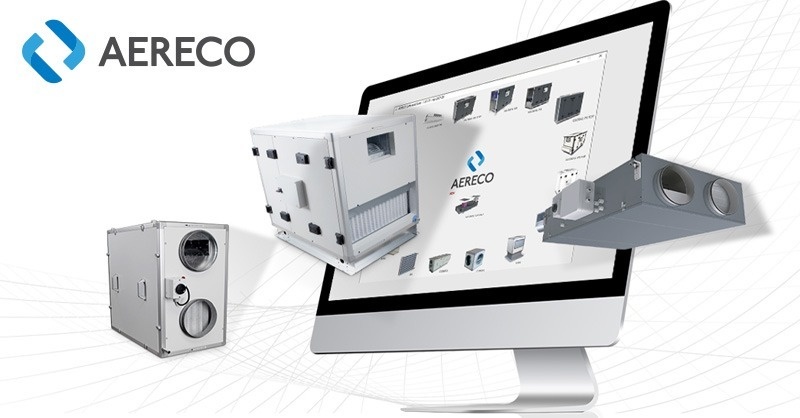

Mert a különböző műszaki megoldások közül is ki kell választani az adott épülethez legjobban illeszkedő megoldást. Ebben nagy segítség lehet az Aereco kiválasztó programja, amely részletes tájékoztatást ad a kínálatában lévő különböző kivitelű gépekről.
- Első lépésben meg kell határozni, hogy a rendelkezésre álló, sokszor szűkre szabott gépészeti térben, álló kivitelű, vagy álmennyezet alá szerelhető lapos gépet tudunk-e elhelyezni.
- Ezt követően megadható az ideális csonk elrendezés, a befújni, illetve elszívni kívánt levegő mennyisége.
- Téli és nyári üzemállapotra is megadhatjuk a külső és belső hőmérsékleteket. Ennek alapján tulajdonképpen méretezhetjük, hogy az adott szélső értékek mellett milyen hőmérsékletű lesz a befújt és a kidobott levegő hőmérséklete, illetve, hogy melyik gépek választhatóak a megadott paraméterek mellett. A –15 C-os téli szélsőértékre való tervezésnél kapott befújt levegő hőmérséklet értéke kellő támpontot ad annak meghatározására, hogy szükséges lehet-e utófűtő kalorifer alkalmazása.
- A típus kiválasztást követően láthatjuk, hogy a befúvó, illetve elszívó motorok az általunk megadott részterhelésen, milyen rendszer ellenállást tudnak leküzdeni, és mindezt milyen zajterhelés mellet.
Így biztosra mehetünk a választással. Konfigurálhatók továbbá szükség szerint a kiegészítők, úgymint fagyvédelem, hűtö-fűtö kalorifer stb. Különlegességnek számít, hogy a szűk gépészeti terekben történő alkalmazáshoz ma már 3700 m³/h-ig állnak rendelkezésre lapos kivitelű gépek. A nagyobb dimenziójú keresztellenáramú gépek egészen 6000 m³/h-ig érhetőek el, és ezt a légszállítást több száz Pa ellenállás mellett is képesek teljesíteni.
Érdekesség lehet, hogy kisebb geometriai méretben, hasonlóan jó paraméterek mellett elérhetőek forgódobos gépek is egészen 7200 m³/h-ig. Legyen szó épületfelügyeleti rendszerbe történő illesztésről, távoli elérésről, vagy egyedi igények szerinti, akár helyiségenkénti szabályozásról, mindez tervezhető és megvalósítható.
Egyszerű, gyors és hatékony kivitelezés
Nem szabad megfeledkezni arról sem, hogy egy rendszernek nem csak papíron kell jónak lennie, de minél könnyebben kivitelezhetőnek, jól szerelhetőnek is kell lennie ahhoz, hogy a megvalósulás a kivitelező gépész szakember számára sikerélményt, az épület használói számára pedig egészséges és komfortos benntartózkodást biztosítson.
Az Aereco igen nagy népszerűségnek örvendő Aerflex típusú szűk keresztmetszetű betonozható légtechnikai csövei egyaránt alkalmazhatóak a födémszerkezetbe építve, illetve álmennyezet alatt vezetve. A DN 75-ös csövek belső átmérője 63 mm, amely antibakteriális és antisztatikus belső kialakítással rendelkezik. A rendszer részeként elérhető KLO típusú szelepfogadó dobozok kialakításuktól függően alkalmasak 2, vagy 3 db cső fogadására, ezzel biztosítva alacsony légsebesség mellett is a szükséges légszállítást.
Kimeneti oldalon pedig DN 125-ös légszelepek csatlakoztathatok hozzá. A csatlakoztatás, a dobozok részeként szállított tömítő gyűrű segítségével, légmentesen és egyszerűen végezhető el a doboz bajonett kialakítású csőfogadójába. A befúvó és elszívó ág kialakításához szükséges cső vezetést pedig a legkülönbözőbb dimenzióban és kialakításban elérhető KL típusú osztódobozok segítségével alakíthatjuk ki. Ezen dobozok DN=160 csőfogadóval rendelkeznek és akár 14 db DN=75mm-es Aerflex cső csatlakoztatását teszik lehetővé. A rendszerhez tartozó valamennyi szelepfogadó és osztó doboz integrált hangcsillapító betéttel rendelkezik. Ez a műszaki megoldás az amúgy is rendkívül alacsony zajszinten üzemelő Aereco HR típusú gépekkel együtt igazán halk rendszer kialakítást biztosít.
További lehetőség a rendszer elszívó ágának igény vezérelt kialakítására, az elszívó légszelepek helyett BXC légelvezetők alkalmazása. Ez a megoldás úgy osztja el az elszívott légmennyiséget az elszívási pontok között, hogy mindig az éppen használatban lévő ágakon biztosít intenzívebb elszívást. Ez páratartalom és/vagy jelenlét érzékeléssel valósul meg. Nincs szükség bonyolult bekötésekre, külön érzékelők felszerelésére. A BXC légelvezetők az elszívó légszelepek helyett, azok helyén alkalmazhatóak. Az integrált pára és/vagy mozgás érzékelők pedig automatikusan szabályozzák az adott elszívási pont szabad keresztmetszetét, azaz elszívott légmennyiséget.
Meglévő épületek utólagosan kialakítható szellőzési megoldásai
Régi épületek utólagos hőszigetelése, illetve nyílászáró cseréje következtében szintén gyakran lépnek fel szellőzési problémák. Ilyen esetekben azonban a hővisszanyerős szellőzési rendszer kiépítése sokszor kivitelezhetetlen, mivel a légcsatorna hálózat kialakítása nem, vagy csak jelentős költséggel és bontási munkával valósítható meg, illetve a gép elhelyezése is problémás lehet. Megoldást az Aereco páraszabályozott, központi szellőző rendszer kialakítása biztosíthat. Ebben az esetben nincs szükség a teljes épület légcsatornázására. Egy központi, nyomás érzékelős, elszívó ventilátort kell elhelyezni az egyik kiszolgáló helyiségben. Pl. WC-ben a mennyezet alá.
Az épület méretétől függően megfelelő választás lehet a 2 helyiség elszívására alkalmas V2A lakás központi ventilátor, amely kisebb lakások esetén ideális. A nagyobb, 2-3 szobás lakások esetén az akár 4 helyiség elszívására alkalmas V4A típus a legmegfelelőbb, míg családi ház esetén a padlástérben is elhelyezhető VAM 767 típusú, akár 7 helyiség elszívását is lehetővé tevő ventilátort javasoljuk. Csövezni a kiszolgálóhelyiségeket szükséges csupán.
Az elszívási pontokon pára szabályozott, vagy jelenlét érzékelős BXC típusjelű légelvezetőt kell elhelyezni, míg a komfortterű helyiségek nyílászáróiba, vagy faláttörésébe, páraszabályozott légbevezető elemet kell beépíteni. A helyiségek közötti szabad levegő áramlását nem légcsatorna, hanem küszöb elhagyás, illetve szükség szerint szellőző rácsok beépítésével egyszerűen és költséghatékonyan lehet biztosítani. A nyomásérzékelővel ellátott központi ventilátor, a légelvezetők által beállított, az igények szerinti, szabad elszívási keresztmetszethez igazodva változtatja az elszívási teljesítményt.
Ez a megoldás, bár némileg nagyobb szellőzési hőveszteséget jelenthet, mint a hővisszanyerős szellőzési megoldás, azonban a lényegesen alacsonyabb bekerülési költség illetve a könnyebb kiépíthetőség miatt érdemes ajánlani a megrendelő számára, hiszen a jó levegő minőséget mind egészségügyi szempontból, mind az épület állagának megóvása érdekében mindenképpen biztosítani kell.
