Hogyan válassza ki az önnek megfelelő kondenzvízszivattyút?

2022. május 19. | támogatott cikk, szponzor: Sauermann |

Hogyan válassza ki az önnek megfelelő kondenzvízszivattyút?

A kondenzátummennyiség és a valós szállítási teljesítmény meghatározása. Mitől függ a térfogatáram? A Dual Wave technológia és előnyei. Egy megoldás minden beépítéshez és minden klímaberendezéshez.

A kondenzátum mennyiségének meghatározása

A mi földrajzi szélességünkön hűtőteljesítményre vetítve kb. 0,8 liter/kW kondenzátummal számolhatunk – nagyon magas páratartalom esetén ez az érték jelentősen nőhet. Ökölszabály szerint egy 3 kW hűtési teljesítményű klímaberendezés óránként kb. 2,4 liter csapadékot termel.

Mitől függ a térfogatáram?

A kondenzvíz-szivattyú térfogatáramát befolyásoló tényezők

  • Emelőmagasság
    A magaspont és a szivattyú-blokk közötti függőleges távolság, a nyomóvezeték teljes emelkedése
  • Teljes vezetékhossz
    A szívó- és nyomóvezeték összes hossza
  • Szívómagasság
    A kondenzgyűjtő/úszókapcsoló és a szivattyúblokk közötti függőleges távolság
  • Tömlő átmérője
  • A vezeték nyomvonala: iránytörések és szűkületek a kötéseknél
  • A szűrő eltömődése miatt bekövetkező térfogatáram-csökkenés
    (szűkületeknél dugulás veszélye áll fenn)

A valós szállítási teljesítmény meghatározása

Az alkalmazásnak megfelelő szivattyú kiválasztása

Max. 20 l/h térfogatáram esetén, a szívómagasság, emelőmagasság és a vezetékhossz függvényében, a következő tényleges térfogatáram alakul ki:

Szívómagasság (A) Emelőmagasság (B) Teljes vezetékhossz Ø 6 mm, ¼” – (C)
5 m 10 m 20 m 30 m
0 m 0 m 20 19 18 17
2 m 16 15 14 13,5
4 m 11,5 11 10,5 10
6 m   8,5 7,5 6,5
8 m   6 5 4
10 m   4 3,5 2,5
1 m 0 m 14 13 12 11
2 m 11 10 9 8
4 m  7,5 7 6 5
6 m   4,5 4
2 m 0 m 11 10 9 8
2 m 9 8 7 6
4 m   5,5 5 4,5
3 m 0 m 10,5 9 8 7
2 m 8 7 6 5
4 m   5 4

A Sauermann legkisebb dugattyús szivattyúinak is 20 l/h a max. térfogatárama, ezért a tipikus alkalmazásoknál, különböző telepítési feltételek mellett is kb. 95%-ban beépíthetők.

Két példa, 7 kW klímaberendezéshez, ahol egyenként 5,6 l/h kondenzátumot kell elvezetni

  • Kondenzvíz-szivattyú, max. 12 l/h térfogatárammal
    • Szívómagasság: 1 m, emelőmagasság: 4 m, vízszintes csőszakasz: 6 m (teljes egyenértékű vezetékhossz: 11 m) – a 12 l/h teljesítményű szivattyú ténylegesen 4,2 l/h-t szállít.
      A szivattyú alulméretezett.
  • Kondenzvíz-szivattyú, max. 20 l/h térfogatárammal
    • Szívómagasság: 1 m, emelőmagasság: 4 m, vízszintes csőszakasz: 6 m (teljes egyenértékű vezetékhossz: 11 m) – a 20 l/h teljesítményű szivattyú ténylegesen 6 l/h-t szállít.
      A szivattyú méretezése megfelelő.

Dual Wave technológia

A hagyományos szivattyúk és a Dual Wave technológia összehasonlítása

Hagyományos dugattyús szivattyúk

  • A dugattyút elektromágnes mozgatja egy irányba, az ellenkező irányba egy rugó mozgatja vissza.
  • A váltóáram pozitív félhullámai idézik elő a dugattyú mozgását, a negatív félhullámokat egy félvezető levágja, a dugattyút egy rugó mozgatja vissza.
  • Az aszimmetrikus mechanikai igénybevétel rezgéseket és zajt idéz elő
  • A rendelkezésre álló teljesítménynek csak a felét hasznosítjuk

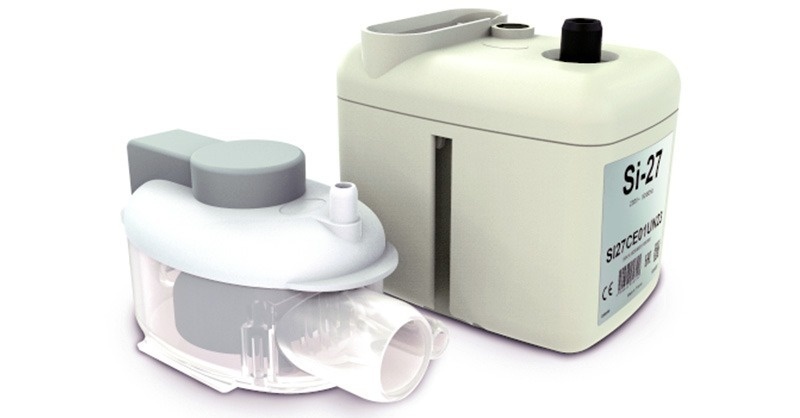

Sauermann Dual Wave dugattyús szivattyúk

  • A dugattyú a rendelkezésre álló teljesítmény 100%-át hasznosítja és folyamatosan működik (megszakítás nélküli mágneses hajtás)
  • A teljes elektromágneses hullámot hasznosítjuk, a dugattyú hasznos útja duplázódik és egyidejűleg a mozgás lényegesen csendesebb, mint a hagyományos szivattyúknál
  • A szabadalmaztatott Sauermann dugattyús technológia lehetővé teszi
    • a szivattyú-teljesítmény kétszerezését
    • a zajok és rezgések jelentős csökkentését

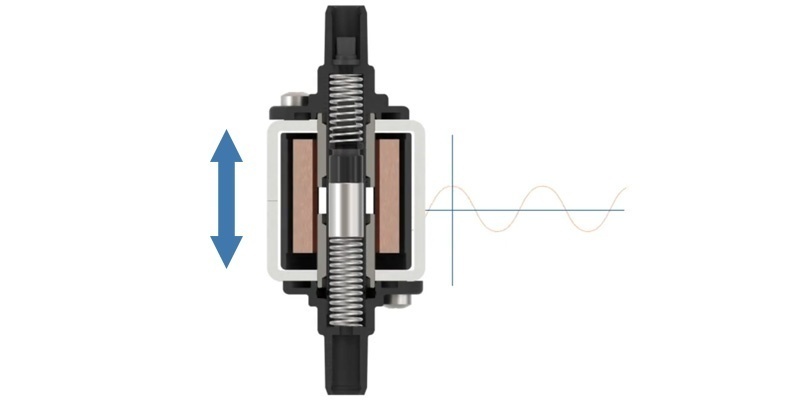

A Sauermann Dual Wave technológia a szinuszhullámot teljes egészében hasznosítja

A Dual Wave technológia előnyei

Technológia az elégedett vevőkért

  • Széles teljesítménytartomány
    A dugattyús szivattyúk széles teljesítménytartománya a klasszikus klímatechnikai alkalmazások kb. 95%-át lefedi és így csökkenti a helytelen szivattyú-kiválasztás és méretezés esélyét. Lenyűgöző teljesítmény és élettartam.
  • Csendes működés
    A harmonizált elektromágneses hajtás és a dugattyú ebből eredő harmonikus szinuszmozgása garantálja
    • a különösen csendes üzemet és
    • a minimális rezgéseket.
    A szivattyú konstrukciója biztosítja, hogy a rezgések a szivattyúházra, az oldalfalra és a vezetékekre ne terjedjen át. A csendes működést és az alacsony hangteljesítményt az ISO 3744 szabvány alapján egy független laboratórium (LNE) vizsgálta és igazolta. Hangteljesítmény az ISO 3744 szabványnak megfelelően igazolva, különösan alacsony zaj és rezgések.
  • Könnyű karbantartás
    A dugattyú nagy átmérője lehetővé teszi, hogy akár 2,6 mm átmérőjű szennyezéseket is gond nélkül továbbítson. Ezzel a szivattyú olyan helyiségekben alkalmazható, ahol komolyabb szennyeződésekkel is számolhatunk, mint pékségek, fodrászatok stb. A szivattyú elé nem szükséges szűrőt telepíteni, így gyakorlatilag nem dugul el. A 2,6 mm-nél nagyobb szennyeződéseket egy fésűs rács felfogja és ez egyszerűen tisztítható. Különösen alacsony dugulási veszély, tökéletes megbízhatóság.

Egy megoldás minden beépítéshez és minden klímaberendezéshez

Csupán 3 kondenzvíz-szivattyúval az esetek 95%-a kiszolgálható

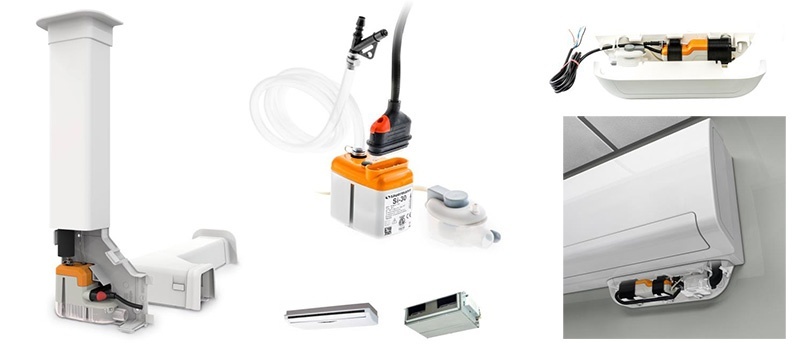

Balra: DELTA PACK Telepítés: a klímaberendezés mellé, alkalmazás: fali készülékek

Középen: Si-30 dugattyús szivattyú Telepítés: a klímaberendezés fölé, alkalmazás: fali, mennyezeti, légcsatornázható készülékek, fan-coilok

Jobbra: OMEGA PACK Telepítés: a klímaberendezés alá, alkalmazás: fali készülékek
